小口罩生产用辊刀式切割辊结构

　　在平面口罩高速生产线的裁切工位，这类切割辊是决定成品切口精度、生产节拍稳定性的核心执行零件，和常规的平刀裁切结构不同，辊式连续裁切不需要往复抬刀的空行程，能适配每分钟120-180片的高速线运行需求，整个裁切动作是辊面刀型和底辊做连续啮合滚动，在两层无纺布加中间熔喷布的叠层料带持续送进的过程中，同步完成口罩本体的外形裁切，不会出现平刀结构常见的料带停顿拉扯、切口毛边、叠层错位的问题。

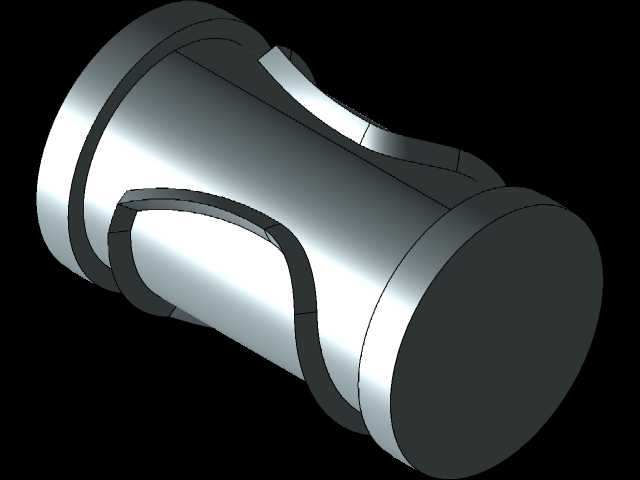

　　从结构设计逻辑来看，整个辊体采用整体中空筒体设计，两端的轴颈是和设备墙板轴承座配合的安装基准，设计时首先要控制两端轴颈的同轴度，整个辊体做动平衡校正，避免高速运转时出现径向跳动，一旦跳动量超过0.02mm，就会出现局部切不断、刀型磨损过快的问题，甚至会和底辊发生硬接触打坏刀刃。辊身表面的成型刀型是整个零件的核心，刀型的轮廓完全匹配小尺寸口罩的外轮廓曲线，刀刃的凸起高度严格控制在1.2-1.5mm，这个高度刚好能切透三层口罩面料，又不会因为刀刃凸出过多在啮合时磕碰到底辊表面，刀刃部分做了小角度的后角处理，裁切时是滚剪式的剪切受力，而不是垂直砸切，能大幅降低裁切阻力，也能减少面料纤维粘在刀刃上的概率。

　　做三维结构设计的时候，首先要确定安装边界尺寸：两端轴颈的直径要匹配设备常用的带座轴承内径，辊身的总长度要比口罩料带的最大幅宽宽出20mm左右，避免料带跑偏时切到料带边缘造成废料，辊体的内孔是中空的，一方面是减轻整体重量，降低高速运转时的转动惯量，让伺服驱动的启停响应更快，另一方面部分机型会在中空腔里通入加热介质，让辊面保持恒定的微温，在裁切的时候能同步让口罩面料的表层纤维轻微热熔，避免切口出现纤维散边的问题。辊面的刀型曲线做了螺旋升角的错位处理，不是整圈刀型同时和底辊接触，而是从辊的一端逐步啮合到另一端，把瞬间的裁切冲击力分散到整个转动周期里，能大幅降低裁切时的设备震动，也能减少驱动电机的瞬时负载波动。

　　实际生产装配的时候，这个切割辊和底辊的平行度调整是安装调试的核心，两端的轴承座要做微调结构，保证辊身整个长度方向上和底辊的间隙均匀一致，间隙偏差不能超过0.01mm，不然就会出现一侧切不断、另一侧刀刃磨损过快的问题。刀型的刃口在设计时没有做过于尖锐的处理，毕竟口罩面料是柔性材料，过于尖锐的刃口在高速连续运转时很容易出现崩口，反而会缩短零件的使用寿命，刃口做了0.05mm左右的小倒棱，在保证能顺利切透面料的前提下，提升刃口的抗冲击能力。另外辊身除了刀型的位置，其余区域都做了0.1mm的下沉处理，避免辊面和送进的料带发生不必要的摩擦，蹭脏面料或者造成料带送进阻力变大。

　　这类切割辊的应用场景不局限于常规的平面医用口罩，调整刀型轮廓之后也可以用于儿童尺寸口罩、异形防护口罩的本体裁切，只需要更换对应刀型的辊体，不需要改动设备的其余传动结构，就能快速切换生产的产品规格，相比整体式的裁切辊，这种把刀型直接加工在辊体上的结构，没有额外的刀片安装紧固件，不会出现高速运转时紧固件松动的风险，长期运行的稳定性更高，日常维护只需要定期检查刃口磨损情况，调整和底辊的间隙即可，不需要频繁更换刀片，能大幅减少生产线的停机维护时间。在建模过程中，要特别注意刀型曲线和辊身圆柱面的相切过渡，不能出现加工死角，不然热处理的时候会出现应力集中，导致辊体变形或者刃口开裂，两端的轴颈要设计退刀槽，方便磨削加工的时候保证轴颈的尺寸精度和表面粗糙度，满足轴承配合的公差要求。
