络筒机用往复式沟槽滚动凸轮结构

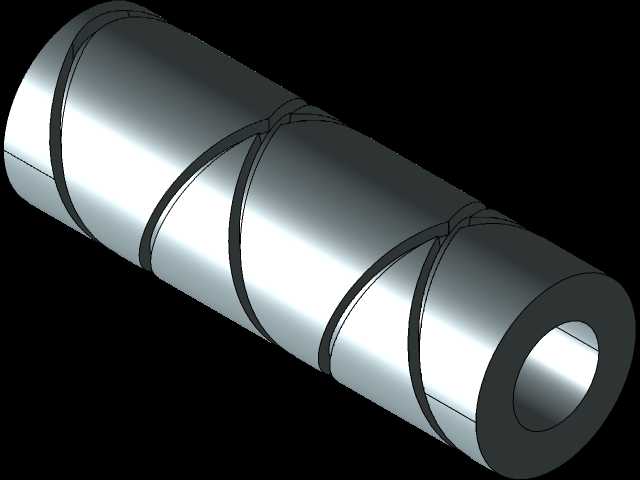

　　在纺织行业的络筒工序中，卷绕成型的质量直接影响后续整经、织造环节的生产效率与成品率，而沟槽式滚动凸轮作为络筒机导纱机构的核心传动部件，承担着驱动导纱器做规律往复运动、将纱线按照设定螺距均匀卷绕到筒管上的关键作用。这类凸轮的工作逻辑是通过圆柱表面加工出的闭合空间沟槽，与嵌入槽内的从动滚子配合，将自身的连续回转运动转化为导纱部件的直线往复运动，相比传统的曲柄滑块导纱机构，沟槽凸轮的运动规律完全由槽道曲线决定，可根据纱线特性、卷装成型需求设计对应的运动曲线，有效避免卷绕过程中出现的硬边、叠纱、凸边等成型缺陷，适配纯棉、化纤、混纺等不同材质纱线的卷绕工艺要求。从结构设计层面来看，该类圆柱凸轮采用中空轴式结构，中心通孔用于穿设安装芯轴，

　　两端预留的轴颈可直接与设备的传动轴承座配合安装，无需额外设计复杂的连接法兰，安装时只需保证凸轮轴线与导纱器滑动导轨的平行度误差控制在0.1mm/m以内，即可避免从动滚子出现卡滞、偏磨问题。凸轮外圆柱面的沟槽截面采用矩形设计，槽宽与配套从动滚子的直径保持0.2-0.3mm的配合间隙，槽深需覆盖滚子直径的三分之二以上，确保滚子在高速往复运动过程中不会从槽道内脱出，同时沟槽的曲线过渡段全部采用平滑圆弧衔接，不存在尖角、折点，避免运动过程中出现刚性冲击，降低设备运行时的振动与噪音。在实际工况适配中，该凸轮的沟槽导程采用分段变导程设计，在卷绕行程的两端位置适当减小导程，让导纱器在换向位置有短暂的停留缓冲，避免纱线在筒子两端堆积形成硬边，

　　中间段采用等导程设计保证纱线卷绕的线速度稳定，卷绕密度均匀。凸轮的材质通常选用40Cr合金钢经调质处理后表面淬火，表面硬度达到HRC45-50，沟槽表面经磨削加工后粗糙度控制在Ra0.8以下，可有效降低滚子与槽道的摩擦系数，延长部件的使用寿命，在常规络筒机150-200m/min的卷绕线速度下，该类凸轮的连续工作寿命可达8000小时以上。设计建模过程中，首先需要根据络筒机的卷装尺寸确定凸轮的有效工作行程，再根据纱线卷绕的螺距要求计算凸轮的基础导程，随后通过三维软件的曲线投影功能，将展开的平面运动曲线缠绕到圆柱基面上，扫描切除出连续的闭合沟槽，建模时需要重点校验沟槽在圆柱周向的衔接顺滑度，避免出现曲面扭曲导致的加工干涉，

　　同时要对沟槽的侧壁进行拔模处理，适配后续数控铣削加工的刀具路径需求，保证加工后的槽道尺寸精度符合设计要求。安装边界方面，该凸轮的外径尺寸需与设备机架的安装空间匹配，避免回转过程中与周边的导纱杆、张力器部件发生干涉，中空内孔的直径与芯轴采用H7/h6的间隙配合，两端轴颈的长度需匹配轴承座的安装宽度，保证凸轮轴向定位可靠，不会在运转过程中出现窜动。在设备维护层面，该类凸轮的沟槽位置需要定期加注润滑脂，减少滚子与槽道的磨损，日常巡检时需要检查沟槽表面是否出现点蚀、划痕，一旦发现槽道磨损量超过0.5mm就需要及时更换，避免导纱运动规律失准导致卷装成型不良。这类沟槽凸轮除了应用在络筒机上，经过曲线参数调整后，还可适配各类需要实现规律往复直线运动的自动化设备，如线缆收卷机、薄膜分切机的导料机构，通过更换不同曲线参数的凸轮，即可快速调整从动部件的往复行程、运动速度与停留时间，具备较强的工况适配性。建模过程中对凸轮的壁厚进行了优化设计，在保证结构刚性满足传动扭矩要求的前提下，适当增大中心通孔的直径，降低部件自身重量，减少回转过程中的转动惯量，降低设备驱动电机的负载，同时凸轮两端的端面设计有定位销孔，方便与传动带轮或者齿轮连接，传递回转扭矩，避免传动过程中出现打滑问题。
