双安装孔平板式脚轮连接固定座结构

　　在车间周转推车、办公移动座椅、轻型自动化移载设备、仓储拣货车等需要实现短距离位移的设备结构中，脚轮安装座是连接轮体与设备主体的核心受力部件，其结构合理性直接决定了移动过程的稳定性、承载可靠性以及长期使用的抗疲劳性能。这款平板式脚轮连接固定座，采用一体化平板式结构设计，主体为等厚矩形板材经成型工艺加工而成，整体无多余凸起结构，安装贴合面平整度控制在较高精度范围内，能够保证与设备底部安装面完全贴合，避免因贴合间隙导致的受力不均、螺栓松动等常见现场故障。

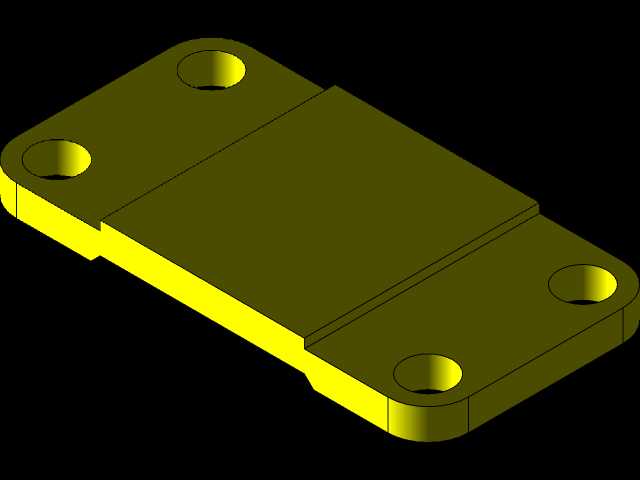

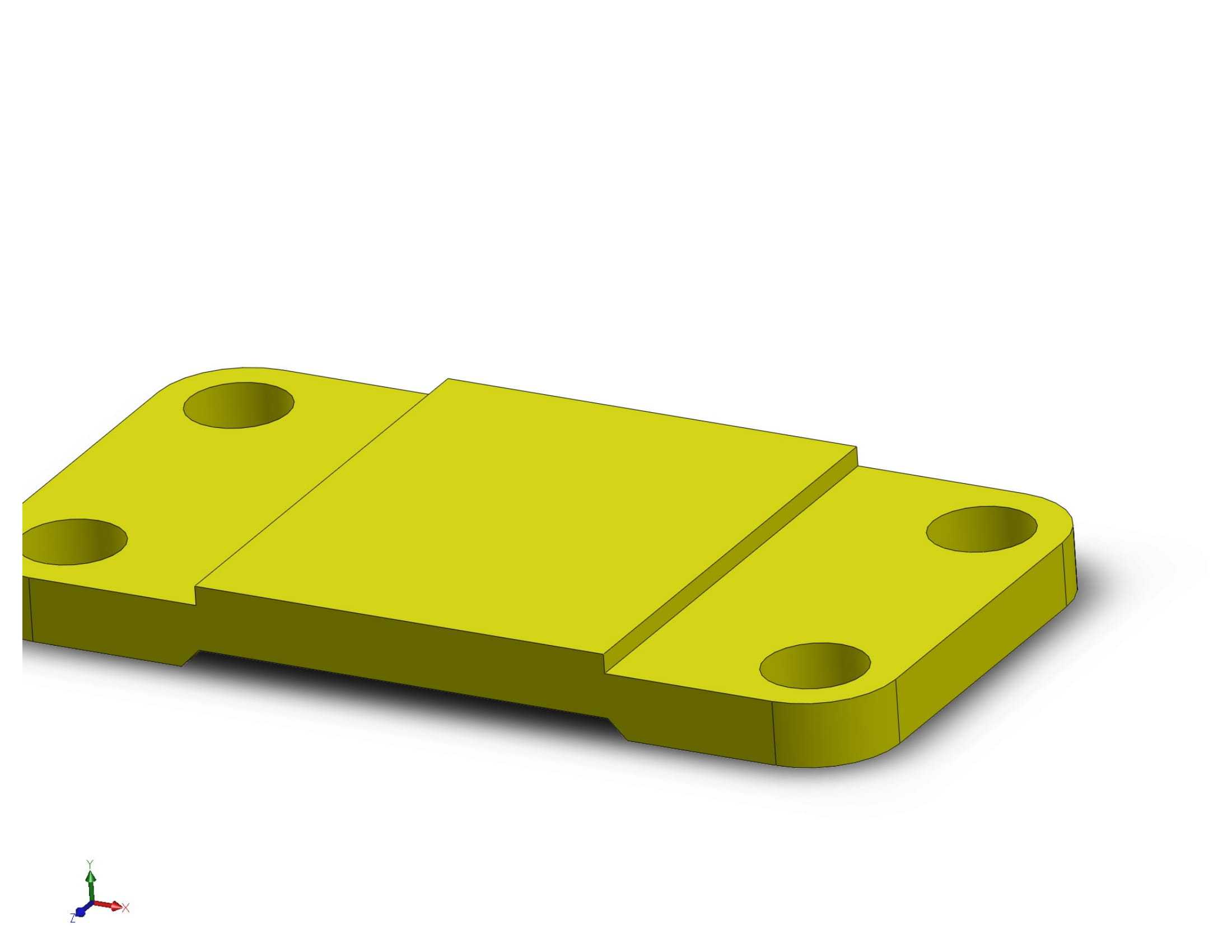

　　从结构布局来看，固定座两端对称设置四个沉头安装孔，孔位排布遵循通用脚轮安装孔距规范，沉头深度经过精确计算，安装后螺栓头部完全没入板材表面，不会出现凸起刮蹭地面或干涉轮体转向的问题；中间区域为轮架连接承载区，板材厚度根据轻型移动设备的常规承载需求做了匹配设计，既不会因板材过薄导致受力后出现弯折变形，也不会因板材过厚增加不必要的整机重量与材料成本。固定座的边缘全部做了圆角过渡处理，没有尖锐的直角毛刺，一方面能够避免安装过程中划伤操作人员，另一方面也能减少应力集中点，提升部件在反复冲击载荷下的抗开裂性能。

　　在实际应用场景中，这类固定座适配的脚轮多为1.5寸到3寸的轻型万向轮或定向轮，单轮额定承载通常在30kg到80kg区间，广泛应用于电子车间的防静电周转车、办公室的可移动文件柜、医院的轻型护理推车、家用移动置物架等场景。设计过程中需要重点考量几个核心边界：首先是安装孔的位置公差，孔位偏差需要控制在±0.1mm以内，否则会出现安装时螺栓无法对位、强行锁紧后固定座存在内应力的问题，长期使用容易出现固定座断裂；其次是承载面的平面度，若固定座与设备安装面之间存在间隙，设备加载后固定座会持续承受交变弯曲应力，在反复移动颠簸的过程中，很容易在孔位周边出现疲劳裂纹；另外，固定座的折弯过渡圆角需要匹配板材厚度，圆角过小会导致折弯处应力集中，受冲击时容易从折弯位置断裂，圆角过大则会占用额外的安装空间，影响轮架的转动范围。

　　从安装边界来看，这款固定座的整体宽度适配常规轻型脚轮的轮架安装间距，安装后不会与轮体的转动路径发生干涉，两端的安装孔距兼容市面上多数轻型移动设备的底部安装梁尺寸，不需要对设备主体做额外的打孔改造就能直接替换安装。固定座的表面采用喷塑处理，涂层均匀覆盖所有表面，包括孔壁与折弯内侧，能够在常规车间、办公环境下起到防锈防腐蚀的作用，即使在相对潮湿的仓储环境中使用，也不会轻易出现锈迹剥落的问题。

　　在结构建模过程中，需要重点还原沉头孔的锥度参数、折弯处的内R角尺寸、板材的实际厚度，这些参数直接影响后续工程图输出的加工准确性，若建模时忽略了折弯R角，加工出来的工件实际尺寸会与设计值存在偏差，导致安装对位困难；若沉头孔的锥度与所选螺栓的沉头锥度不匹配，螺栓锁紧后会出现头部突出或者接触面积不足的问题，影响连接可靠性。另外，建模时需要预留合理的安装间隙，固定座与轮架连接的位置需要保证轮体360度转向时不会与固定座边缘发生刮蹭，尤其是万向轮结构，转向时轮架会围绕中心轴旋转，固定座的边缘轮廓不能侵入轮架的转动包络范围。

　　这类固定座虽然属于脚轮总成中的小型结构件，但却是整个移动系统的受力传递核心，设备的全部载荷都要通过这个部件传递到轮体，再由轮体传递到地面，设计时不能因为零件尺寸小就忽略受力校核。通常在选型应用时，需要根据设备的满载总重量核算单个脚轮的承载，再匹配对应厚度的固定座板材，避免出现小马拉大车的情况，比如满载总重200kg的四轮推车，单个脚轮的动态承载需要按照80kg核算（考虑地面不平整带来的冲击载荷，通常取1.5到2倍的安全系数），对应的固定座板材厚度不能低于3mm，才能保证长期使用不会出现变形问题。
