一立方带叉升降附件混凝土料斗设计

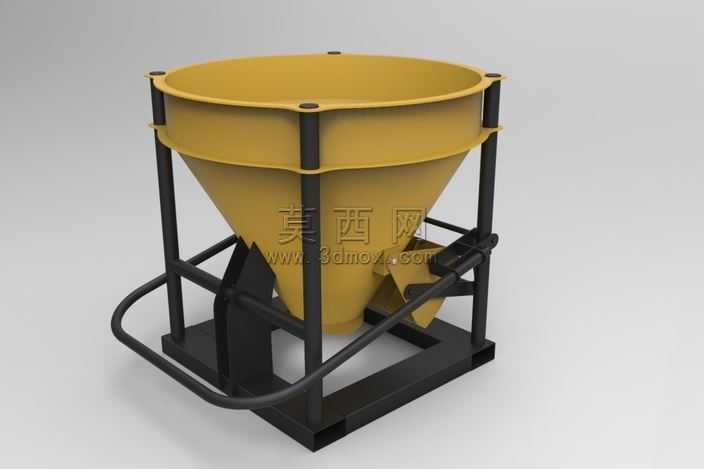

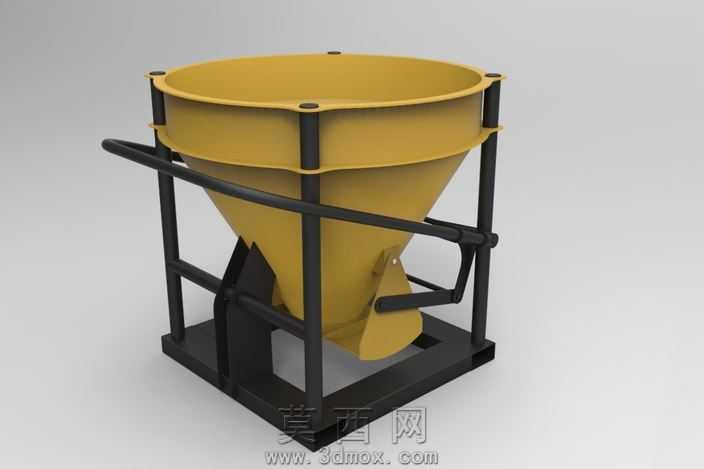

本作品为适配叉装作业的一立方容量混凝土料斗三维建模作品，建模过程中以实际施工场景的功能需求为核心逻辑，首先完成整体比例的精准把控，将上部盛料腔体设计为上宽下窄的倒锥形结构，上部敞口边缘做加厚翻边处理，既提升腔体结构强度，也可避免混凝土装料过程中的外溢问题。建模阶段采用曲面建模与实体建模结合的方式，先绘制料斗腔体的截面轮廓线，通过旋转、加厚命令生成壁厚均匀的腔体主体，腔体外部设置多道环形加强筋，与外部支撑框架的固定点位精准对应，避免盛料后腔体受混凝土重力挤压出现变形。外部支撑框架采用方管型材搭建，建模时严格还原方管的截面尺寸与焊接拼接结构，底部设置方形承重底座，底座预留叉车叉齿的插入空间，可直接配合叉车完成料斗的转运、升降作业，无需额外吊装辅助。框架侧面设置弧形推手结构，方便短距离人工推移调整位置，料斗底部的卸料机构采用杠杆式闸板设计，建模时还原了闸板与料斗出料口的贴合密封结构、杠杆传动的铰接点位，通过连杆机构实现闸板的开合控制，操作时可通过扳动外部手柄控制卸料速度与卸料量，闸板与出料口的配合面做了贴合公差设计，避免混凝土漏浆。材质渲染阶段，料斗腔体采用工程常用的耐磨黄色工程漆材质，调整材质的粗糙度参数还原漆面的哑光质感，支撑框架、推手、卸料机构采用黑色金属防锈漆材质，区分不同部件的材质属性，同时添加轻微的磨损做旧效果，还原施工现场设备的真实使用质感。渲染时采用柔和的影棚光源，多角度展示料斗的整体结构、支撑框架的连接细节、卸料机构的传动逻辑，清晰呈现各部件的装配关系。设计过程中充分考虑设备的实用性，料斗容量设定为一立方米，匹配常规小型施工场景的混凝土转运需求，叉装附件的设计让料斗可快速适配工地常用叉车设备，无需额外配置专用吊具，提升设备的场景适配性，各结构的受力点位均做了加强处理，保证满载混凝土时的结构稳定性，卸料机构的杠杆设计操作省力，单人即可完成卸料控制，兼顾了结构强度与操作便捷性。
