框架式FDM熔融沉积成型3D打印机结构

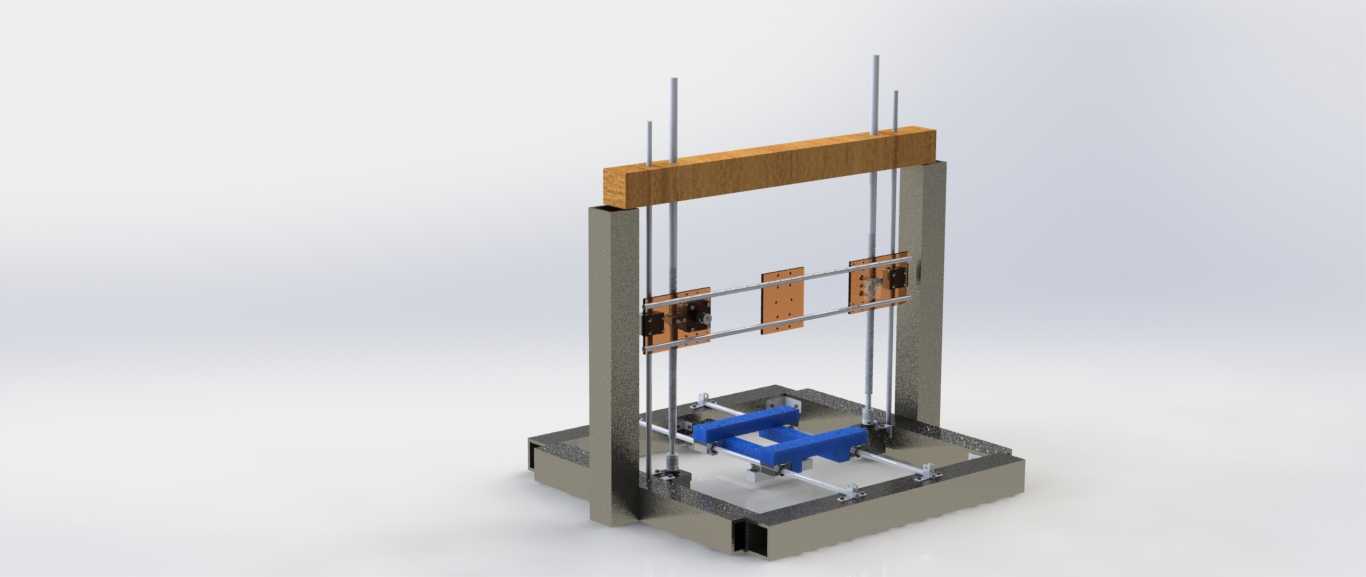

　　这套框架式熔融沉积成型设备的结构设计，核心围绕桌面级增材制造场景的使用需求展开，在个人创客工坊、中小批量定制零件打样、教学实训场景中都能适配对应的使用要求。从结构布局来看，采用立式双光轴导向的龙门框架形式，底部为整体式安装基座，承担整机的承重与水平基准作用，基座上集成Y轴运动导轨与打印平台安装位，打印平台采用蓝色硬质材质作为成型承载面，可适配常规PLA、ABS等耗材的打印附着需求，平台的运动行程覆盖常规桌面级打印的幅面边界，安装时需要保证导轨与基座平面的平行度公差控制在0.1mm以内，避免运动过程中出现卡顿或层纹偏移问题。Z轴方向采用四根垂直布置的光轴作为导向支撑，顶部设置木质横梁作为Z轴传动机构的安装基准，

　　这种跨距布置的导向结构能有效降低X轴横梁上下运动时的摆动量，相比单龙门或双光轴单侧导向的结构，整机的刚性提升明显，在高速打印运动时的结构共振幅度更小，能有效减少打印件表面的振纹缺陷。X轴运动组件安装在Z轴的滑动座上，两个铜质滑动座通过同步带传动实现上下同步运动，滑动座上预留了挤出头安装位、散热风扇安装孔位以及走线槽位，可适配常规的E3D系列挤出头组件，X轴的运动导向同样采用光轴配合直线轴承的形式，运动阻力小，维护成本低，适合个人用户长期使用。设计过程中优先考虑了零件的易加工性与装配便捷性，框架的竖向支撑采用标准铝型材或方钢切割即可完成加工，不需要复杂的五轴加工工序，所有连接孔位均采用通孔加螺栓锁紧的形式，装配时不需要专用工装，

　　普通用户借助内六角扳手即可完成整机组装，后期维护更换零件时的拆解难度也大幅降低。安装边界方面，整机的占地尺寸适配常规桌面的摆放空间，不需要额外定制专用工作台，基座底部预留了减震脚垫的安装螺孔，可搭配橡胶脚垫降低运动时传递到桌面的振动，进一步提升打印稳定性。从功能特性来看，这套结构预留了足够的改装空间，用户可根据自身需求更换加热床、加装自动调平传感器、更换不同行程的丝杆来调整打印高度，也可将光轴更换为直线导轨进一步提升运动精度，适配更高精度的打印需求。在实际使用场景中，这类框架结构的3D打印机既可以满足创客制作创意原型件的需求，也能在职业院校的3D打印实训课程中作为教学结构样机，帮助学员理解FDM打印机的运动原理与装配逻辑，

　　相比一体化注塑外壳的商用机型，这种裸露的框架结构更便于观察各轴的运动状态，排查故障时的可视性更好，不需要拆解大量外壳盖板即可检查传动部件的磨损情况。设计时也充分考虑了走线的合理性，所有运动部件的线缆都可沿着竖向支撑与横梁的内侧布置，避免运动过程中线缆与传动部件发生干涉，同时预留了拖链的安装位，用户后期加装拖链即可实现线缆的规整防护，延长线缆的使用寿命。打印平台的调平结构采用四个角点的调节螺母设计，配合A4纸调平法即可快速完成平台水平度校准，不需要复杂的校准工装，新手用户也能快速上手操作。Z轴的传动采用T型丝杆搭配步进电机的形式，自锁性能好，在断电状态下X轴横梁不会出现下滑坠落的问题，避免砸坏打印平台或挤出头组件，提升了设备使用的安全性。
