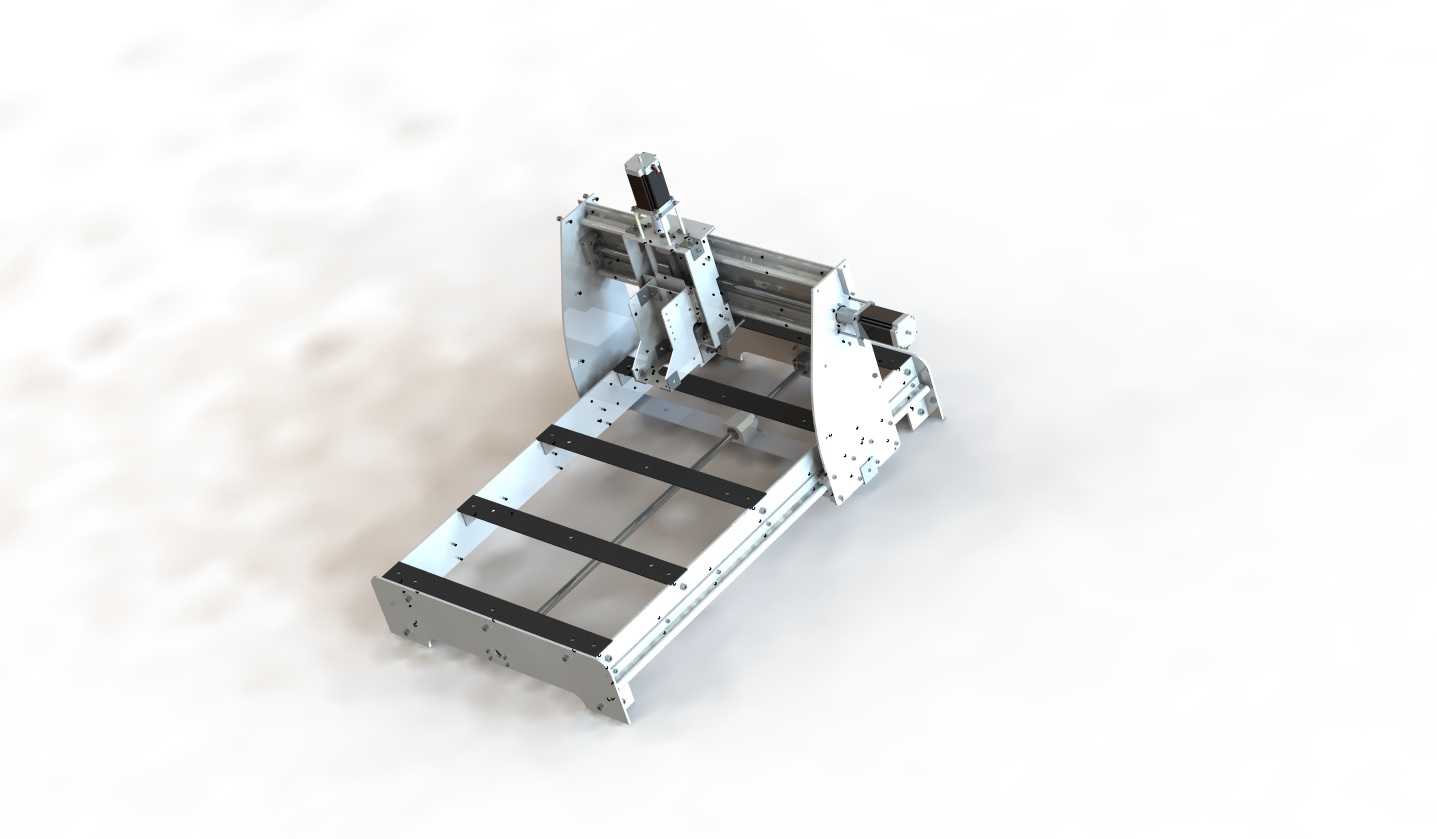

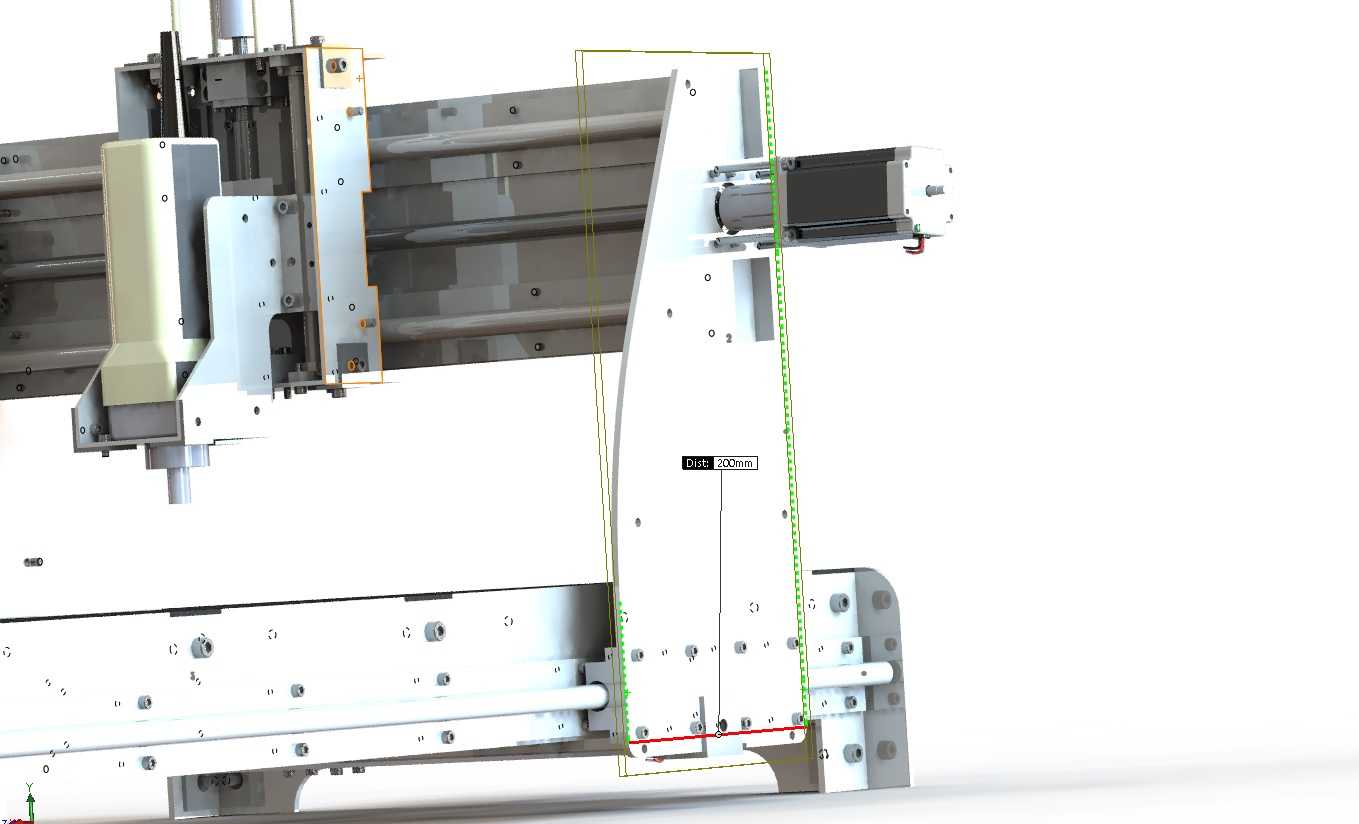

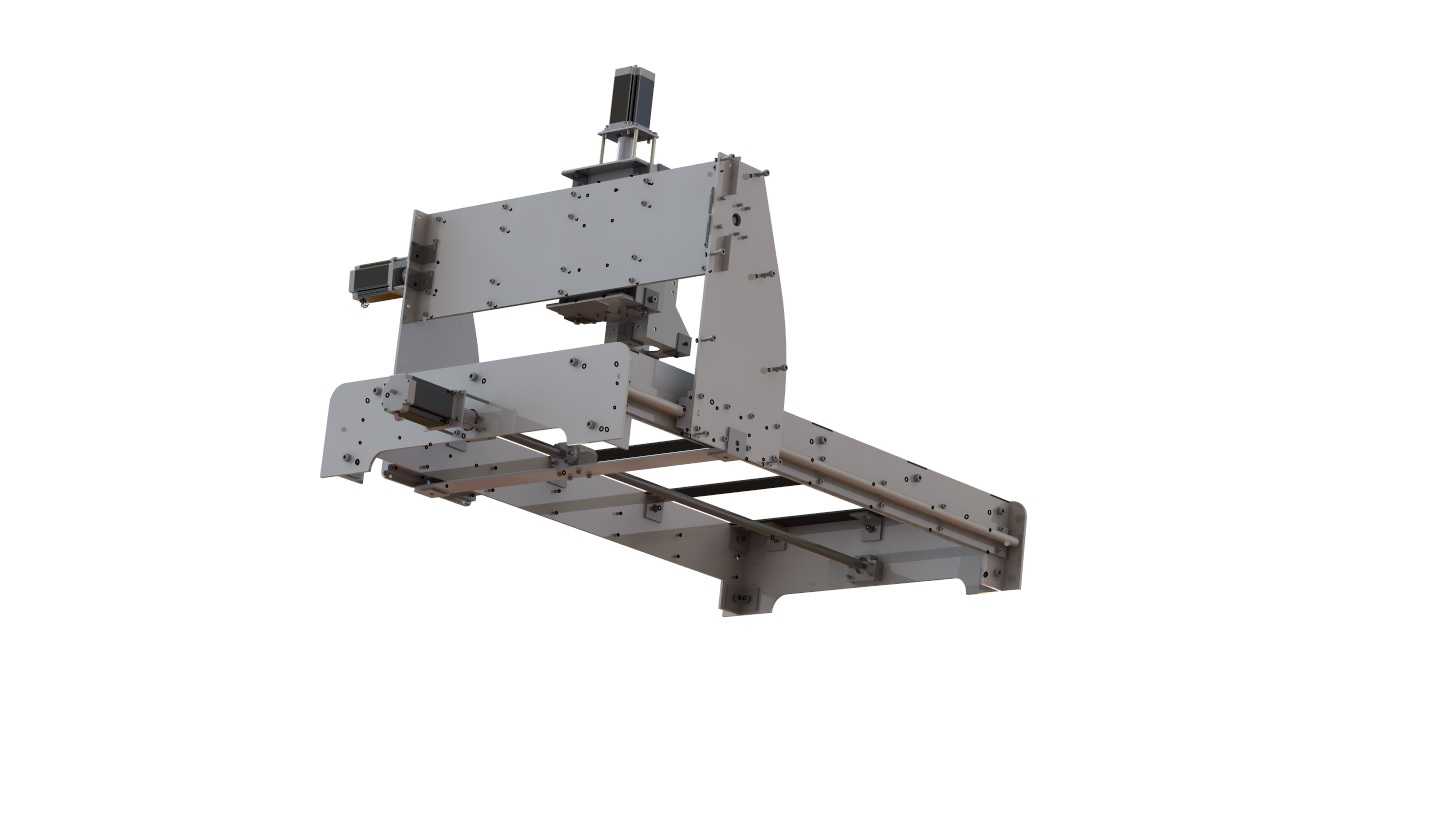

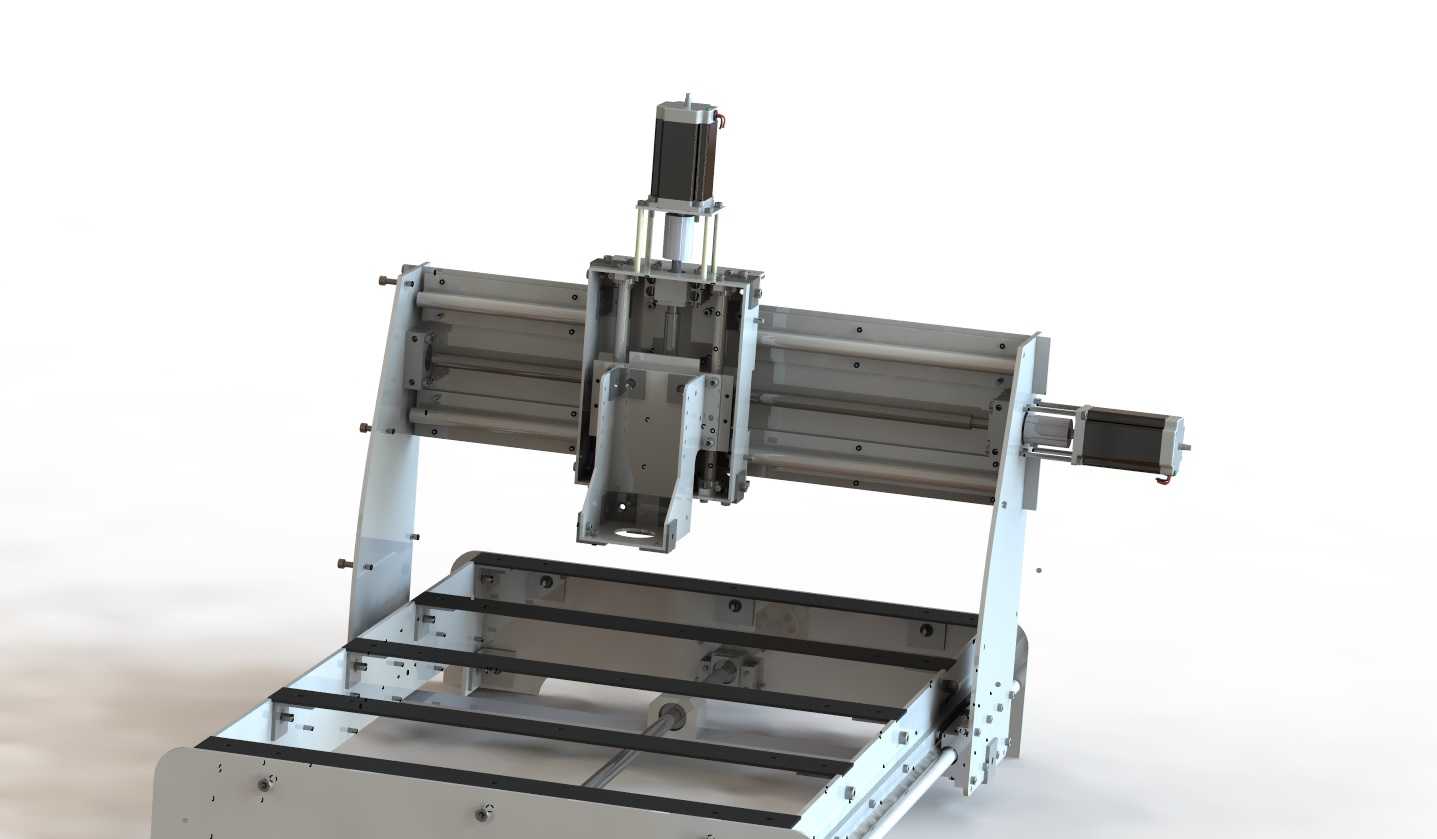

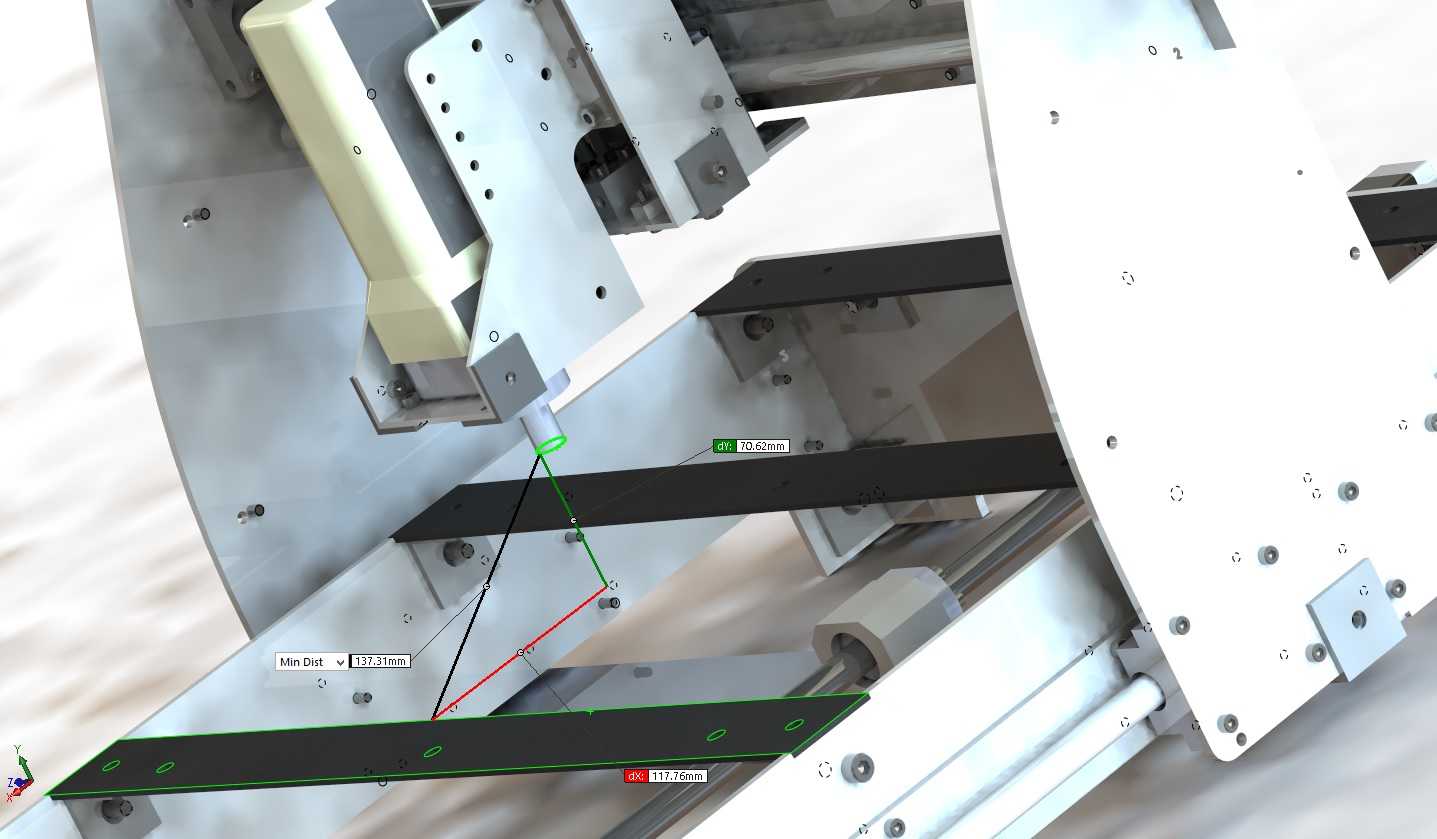

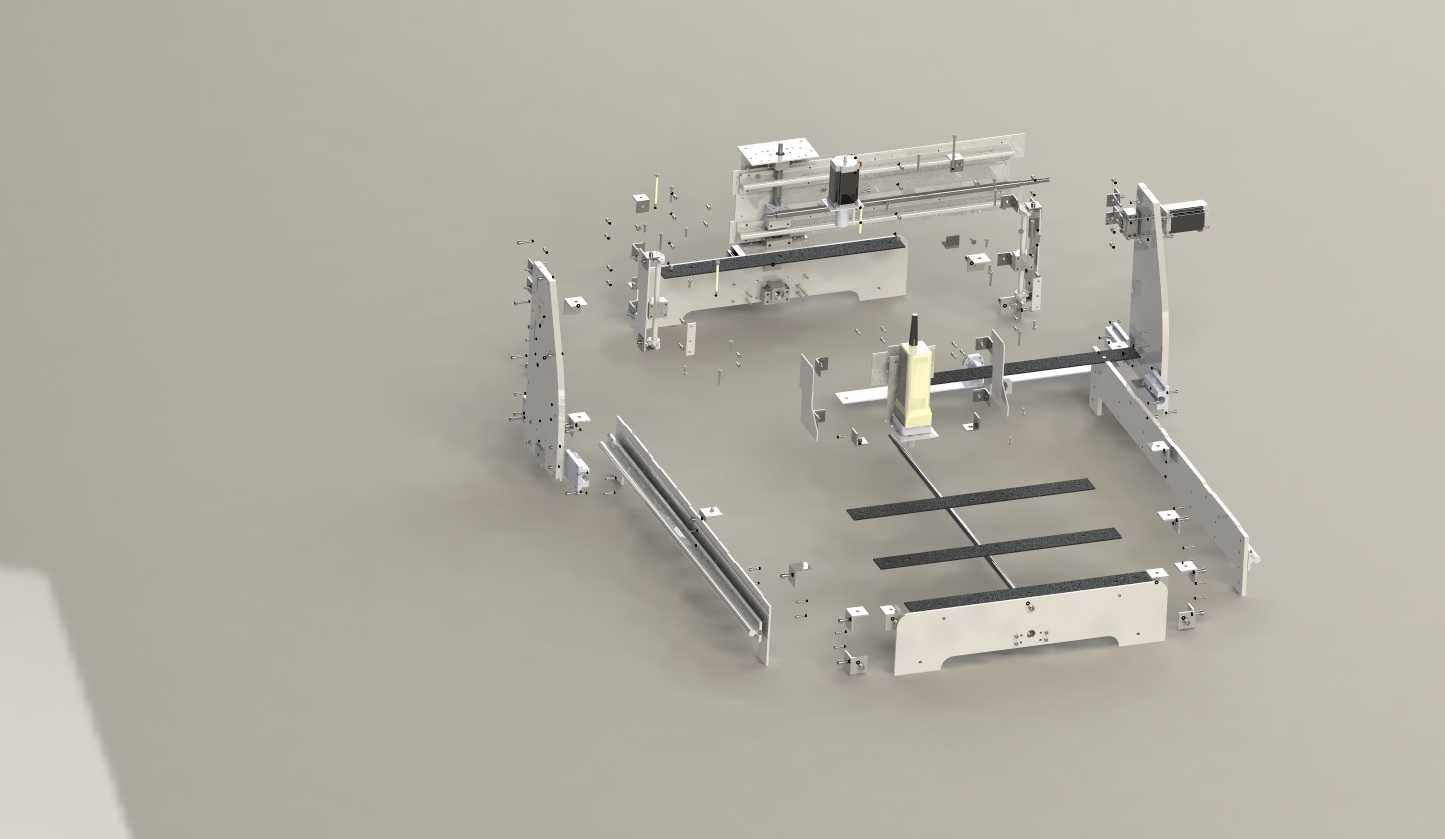

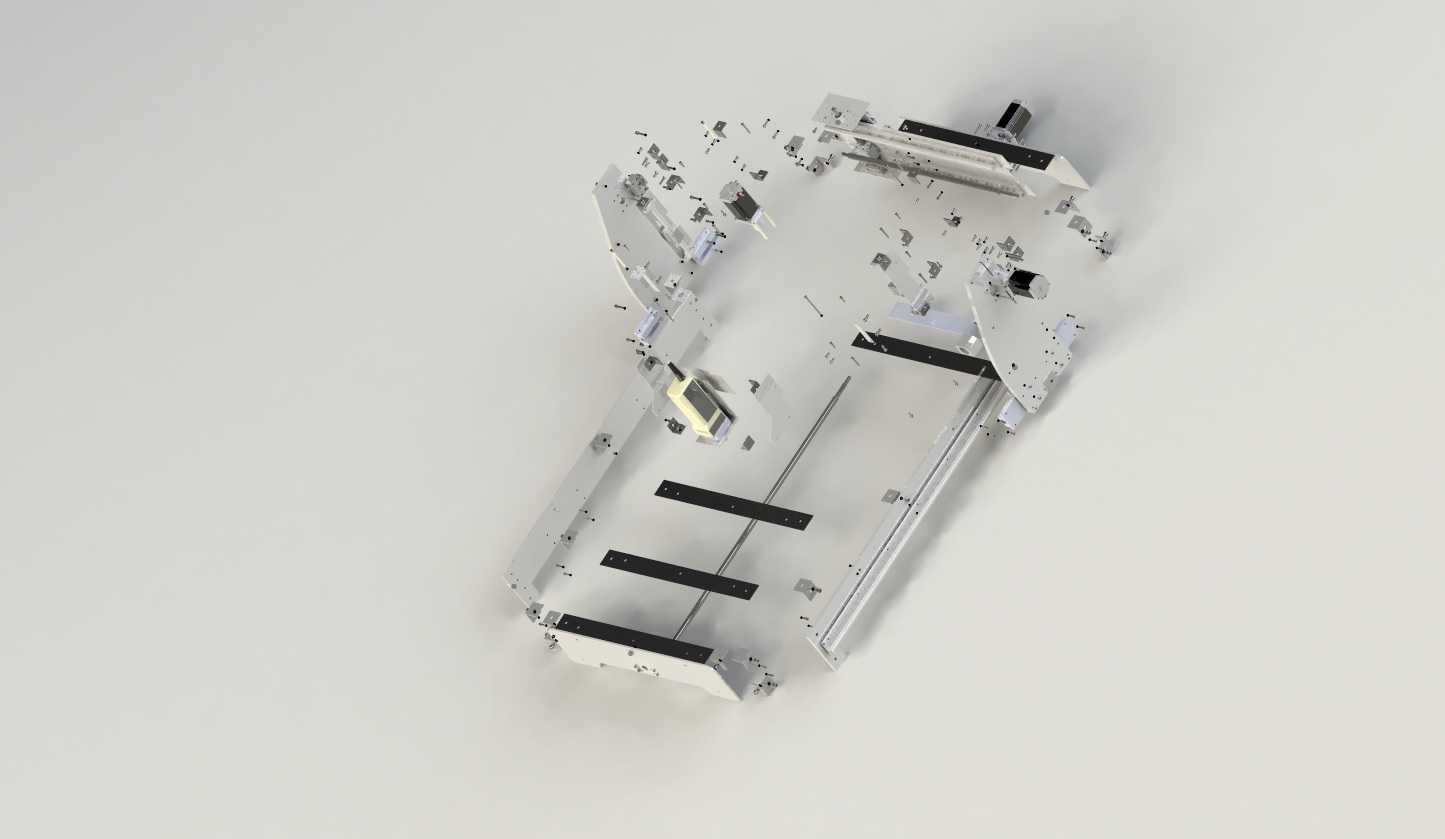

这套数控执行结构的设计初衷,是面向小尺寸工件的精密加工场景,适配桌面式加工工位的空间约束,可完成软金属、工程塑料、木质板材等材质的铣削、钻孔、浅切雕刻作业,在小型加工工坊、个人创客工位、院校实训实验室这类场景下,能替代人工完成重复性的高精度走刀动作,相比大型工业机床,它的占地空间更小,部署灵活,不需要专门的设备基础,普通承重工作台即可完成安装固定。从结构布局来看,采用立式悬臂搭配十字滑台的组合形式,Z轴方向的滑台搭载加工主轴,负责垂直方向的进刀与退刀动作,滑台通过线性导轨与立式支撑墙板连接,传动端采用滚珠丝杠搭配伺服驱动的方案,能保证垂直方向进给的重复定位精度,避免进刀过程中出现窜动、让刀的问题。支撑墙板采用加厚铝合金板材加工而成,

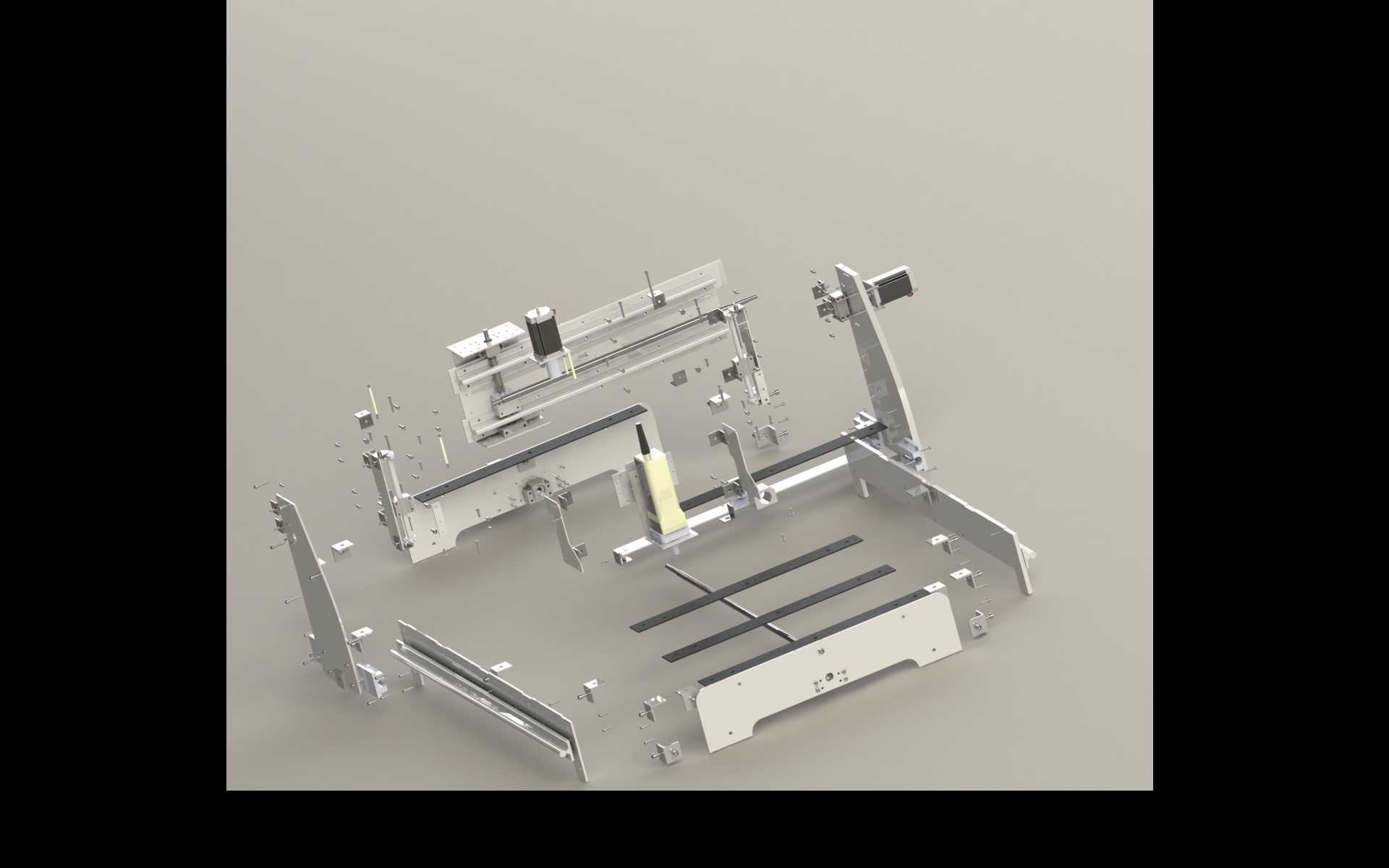

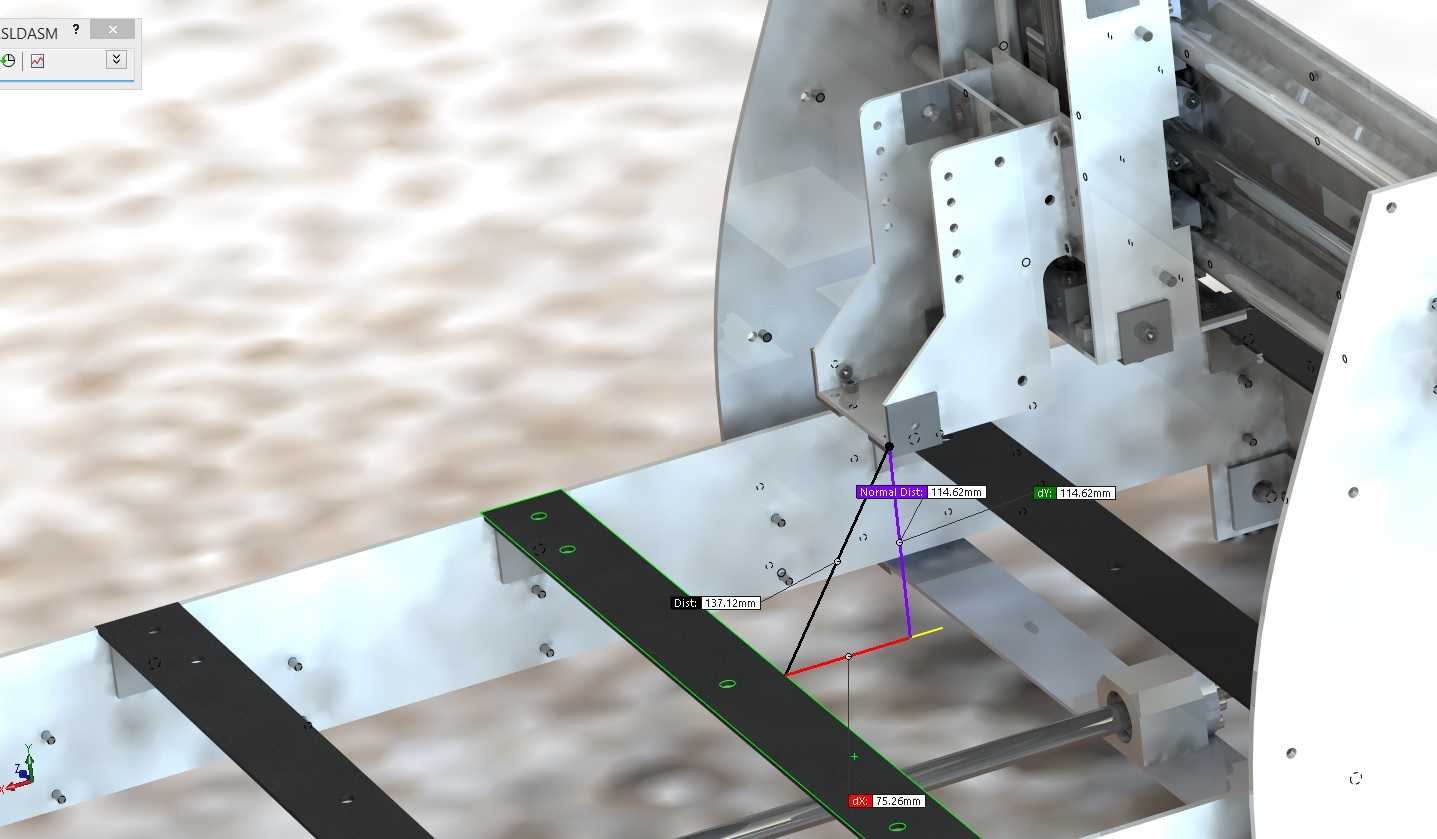

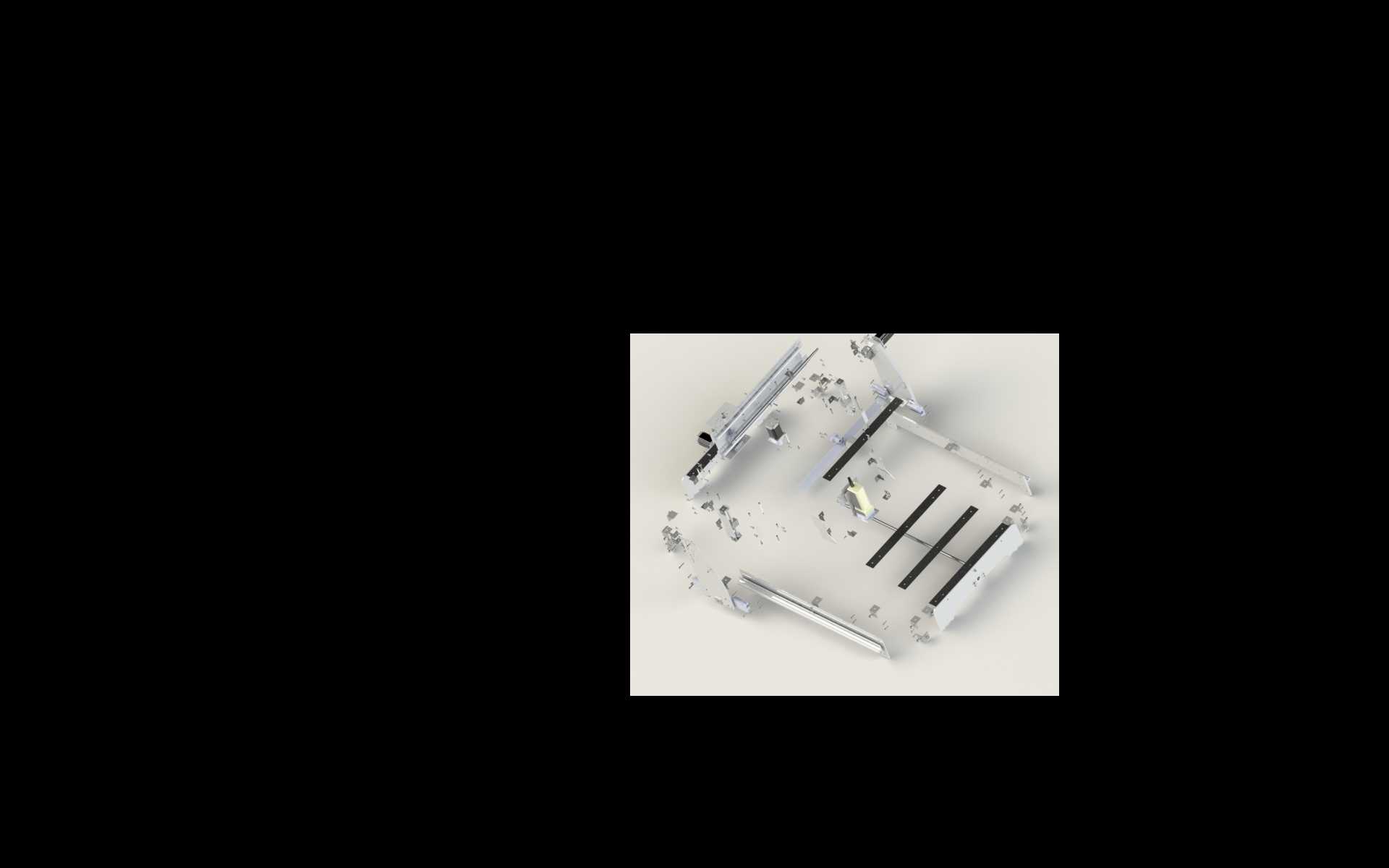

墙板上预留了多组安装孔位,既可以适配不同行程的导轨安装需求,也能根据加工场景调整主轴的安装高度,墙板底部与横向滑台的运动滑块刚性连接,横向滑台负责带动整个立式组件完成X方向的水平走刀,下方的纵向滑台则承载工件夹具,完成Y方向的进给动作,三个轴向的运动相互独立,通过控制系统的插补运算即可实现复杂轮廓的走刀加工。在安装边界的设计上,整体结构的横向安装尺寸控制在五百毫米范围内,纵向安装尺寸不超过四百毫米,垂直方向的有效行程预留一百二十毫米,能满足最大两百毫米见方工件的加工需求,所有导轨的安装面都设计了定位凸台,装配时不需要反复打表找正,依靠凸台定位即可保证导轨的平行度与直线度,降低装配调试的难度。传动部分的设计充分考虑了日常维护的便利性,

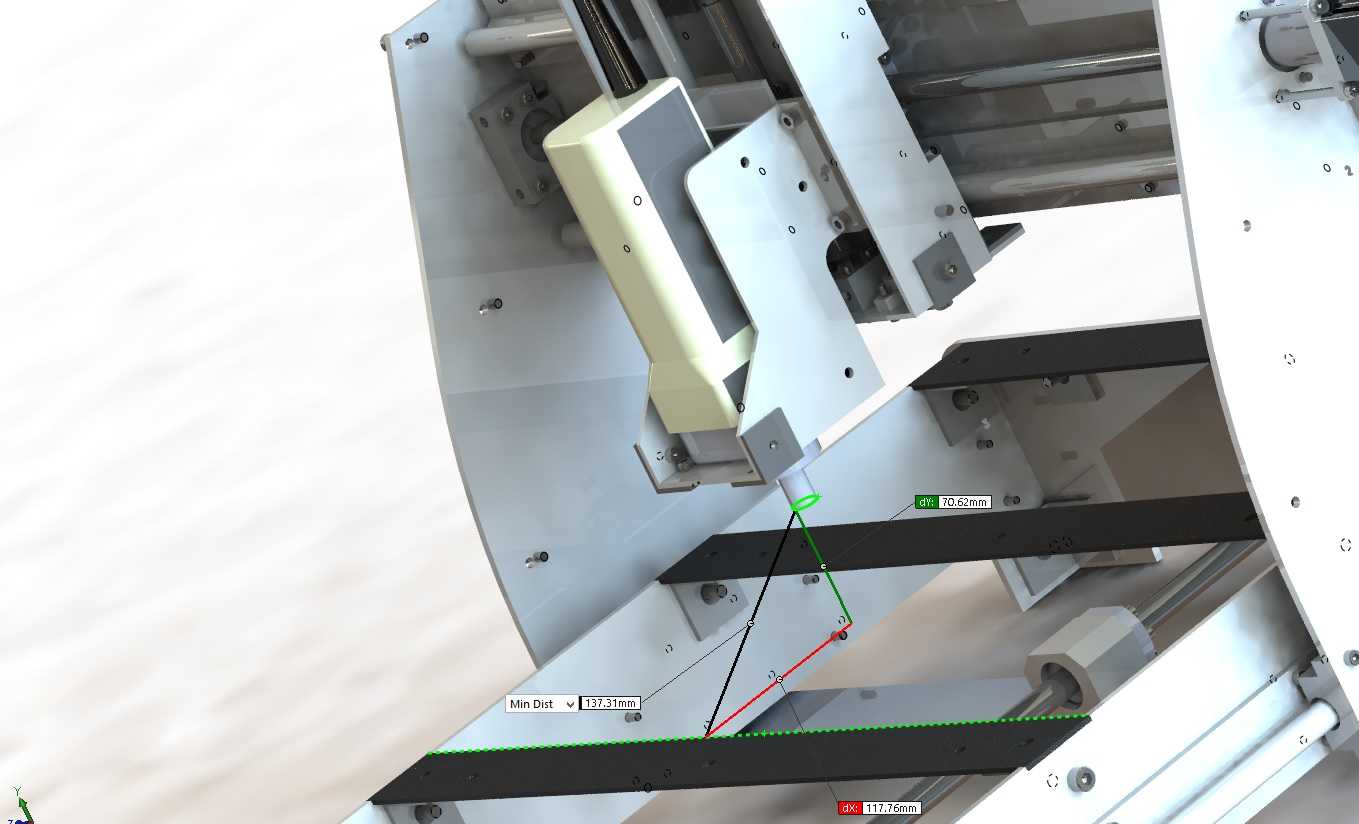

丝杠的两端都采用支撑座固定,支撑座内配置角接触轴承,能承受轴向与径向的复合载荷,同时预留了润滑脂注油口,日常维护时不需要拆解结构即可完成传动部件的润滑保养。走线部分采用拖链内置线缆的方案,所有动力线、信号线都收纳在拖链内部,避免运动过程中线缆与结构件发生摩擦剐蹭,拖链的弯曲半径根据线缆的最小弯曲要求设计,不会出现线缆折损的问题。在结构刚性的设计上,所有运动部件的连接板都做了加强筋处理,在保证整体重量轻量化的前提下,避免高速走刀过程中出现结构共振,加工时的震纹问题能得到有效控制。主轴安装位设计了通用的夹装接口,可以适配不同功率的高速电主轴,用户可以根据加工材质的硬度需求更换对应参数的主轴,不需要改动原有安装结构。
滑台的行程限位采用硬限位与软限位结合的方式,硬限位在导轨两端设置聚氨酯缓冲块,即使软限位失效,也能避免滑块超程脱轨,软限位则通过控制系统的参数设置,根据实际加工需求调整行程范围,适配不同尺寸的工件加工。整个结构的连接件都采用内六角圆柱头螺钉,所有螺钉孔都设计了沉头结构,装配后螺钉头不会突出安装面,避免运动过程中发生干涉。底部的安装底板预留了T型槽结构,可以快速装夹不同类型的工件夹具,不需要额外打孔固定,切换加工工件时的装夹效率更高。从实际使用的角度出发,这套结构的运动精度可以满足常规小型零件的加工要求,重复定位精度控制在零点零二毫米以内,能完成薄壁零件的精加工、小型模具的粗加工以及个性化定制工件的雕刻作业,相比同类型的桌面数控结构,它的部件通用性更强,大部分标准件都可以直接从市场采购替换,后期维护成本更低,不需要专门定制特殊规格的零部件。
