可快换多工位简易凸轮式刀架结构

项目分类:机床 发布时间:2022-05-03 ID:622115
  • 可快换多工位简易凸轮式刀架结构
  • 可快换多工位简易凸轮式刀架结构
  • 可快换多工位简易凸轮式刀架结构
  • 可快换多工位简易凸轮式刀架结构
  • 可快换多工位简易凸轮式刀架结构
  • 可快换多工位简易凸轮式刀架结构
  • 可快换多工位简易凸轮式刀架结构

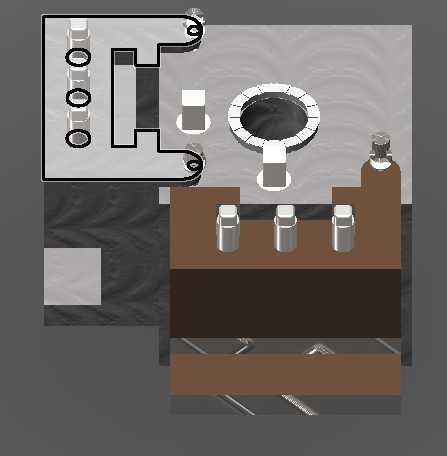

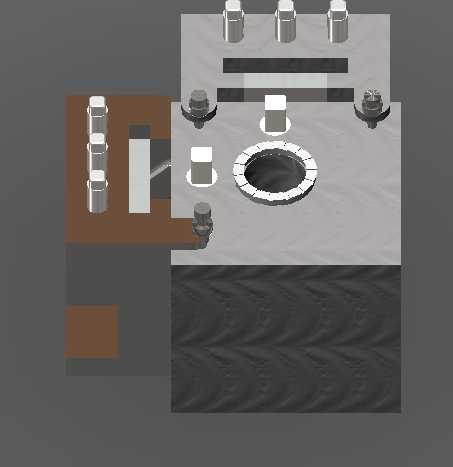

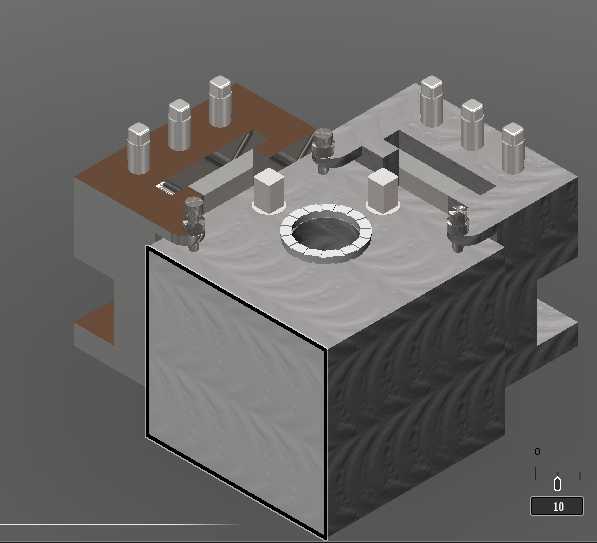

  在普通车床、小型专用镗铣床的日常批量加工场景中,刀架作为直接承载切削刀具的核心功能部件,其换刀效率、装夹稳定性直接决定单工序加工的辅助时长与零件加工精度。这款凸轮式刀架的设计,完全围绕小型机加工场景的快换需求展开,没有冗余的复杂传动结构,整体依托凸轮轮廓的自锁特性实现工位的定位与锁紧,相比传统螺旋压紧式刀架,省去了反复拧动压紧螺栓的操作步骤,操作人员只需扳动驱动杆带动凸轮转动,即可完成刀架的松开、转位、锁紧三个连贯动作,单工位换刀耗时可控制在数秒内,适配小规格零件的多工序连续加工需求。从结构布局来看,刀架主体采用分层式设计,底部为安装基座,预留了与机床中拖板匹配的安装孔位,安装边界可适配多数小型卧式车床的刀架安装基面,

  不需要对原有拖板进行二次加工改造,基座上设置的定位销孔可保证安装时的位置精度,避免刀架中心与主轴中心出现偏移。中部为凸轮传动核心区,凸轮轮廓曲线经过反复校核,锁紧段采用大升角自锁轮廓,当刀架转动到预设工位时,凸轮轮廓进入锁止区间,可依靠自身形面的摩擦力实现锁紧,不需要额外的锁紧机构辅助,即便在承受断续切削的冲击载荷时,也不会出现工位偏移、刀架松动的问题。上部为刀具装夹工位,共设置两个独立的刀具装夹位,可同时装夹外圆车刀、切断刀两把不同用途的切削刀具,每个装夹位都配置了独立的压紧螺栓,可适配截面尺寸为20mm×20mm的标准焊接车刀,装夹时刀具伸出长度可根据加工需求灵活调整,刀架高度调节通过基座与工位层之间的调整垫片实现,

  可根据不同机床的中心高要求,增减垫片厚度来匹配刀尖与主轴中心的等高要求,避免因中心高偏差导致的刀具崩损、加工面粗糙度不达标的问题。在实际应用中,这类简易凸轮刀架特别适合小型维修车间、教学实训场景的普通车床改造,相比电动转塔刀架,它没有复杂的电控线路、伺服驱动部件,日常维护只需要定期在凸轮接触面加注润滑脂即可,故障率极低,即便在无专业维修人员的场景下,操作人员也可快速拆解清理切屑、更换磨损的凸轮销件。设计过程中充分考虑了切屑防护问题,凸轮传动区设置了内嵌式挡屑边,可阻挡加工过程中飞溅的带状切屑进入凸轮配合面,避免切屑卡滞导致的转位不畅问题。刀架的所有外露棱角都做了倒钝处理,避免操作人员换刀时被尖锐边角划伤,

  操作手柄的握持位置做了滚花处理,即便手上沾有切削液也能稳定施力。从安装适配性来看,这款刀架的整体外形尺寸紧凑,不会占用过多的拖板行程空间,安装后不影响机床原有尾座的使用,在加工长轴类零件时,尾座顶尖可正常伸出顶持工件,不会与刀架发生运动干涉。在切削性能验证层面,当刀架锁紧后,装夹的刀具可承受0.3mm/r进给量下的外圆切削载荷,刀架整体变形量控制在0.02mm以内,可满足普通碳钢、有色金属零件的粗加工、半精加工精度要求。凸轮的材质选用45号钢经调质处理,表面硬度达到HB220-250,具备足够的耐磨性,长期使用后轮廓磨损量极小,可长期保持转位定位精度,定位重复精度可控制在0.01mm以内,能够满足多数常规零件的加工公差要求。
