数控加工中心用BT型锥柄数控刀架刀柄

　　在数控车削加工中心的日常生产场景里，这类锥柄结构的刀架刀柄是刀具系统和机床主轴连接的核心载体，直接决定了切削过程中刀具的装夹刚性、回转精度以及加工稳定性，是批量精密零件加工中不可或缺的机床功能部件。从实际应用场景来看，这类刀柄主要适配立式、卧式数控加工中心的BT标准主轴接口，覆盖铣削、钻孔、铰孔、攻丝等多工序加工场景，不管是普通钢件的粗加工开粗，还是铝合金、铜件等有色金属的精加工，都能通过更换不同的前端装夹结构，适配不同类型的切削刀具，满足不同切削参数下的装夹需求。

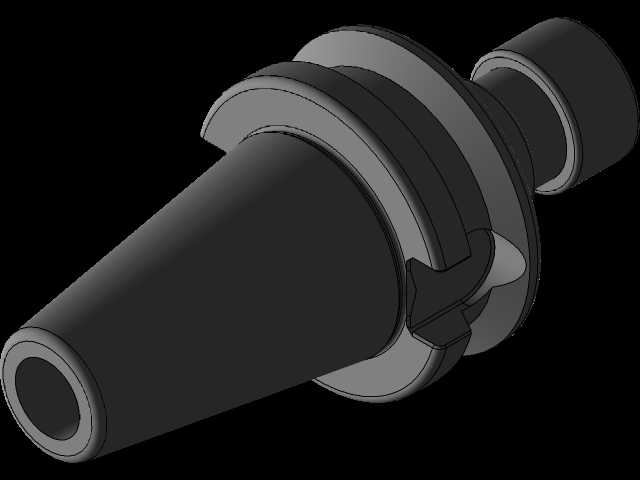

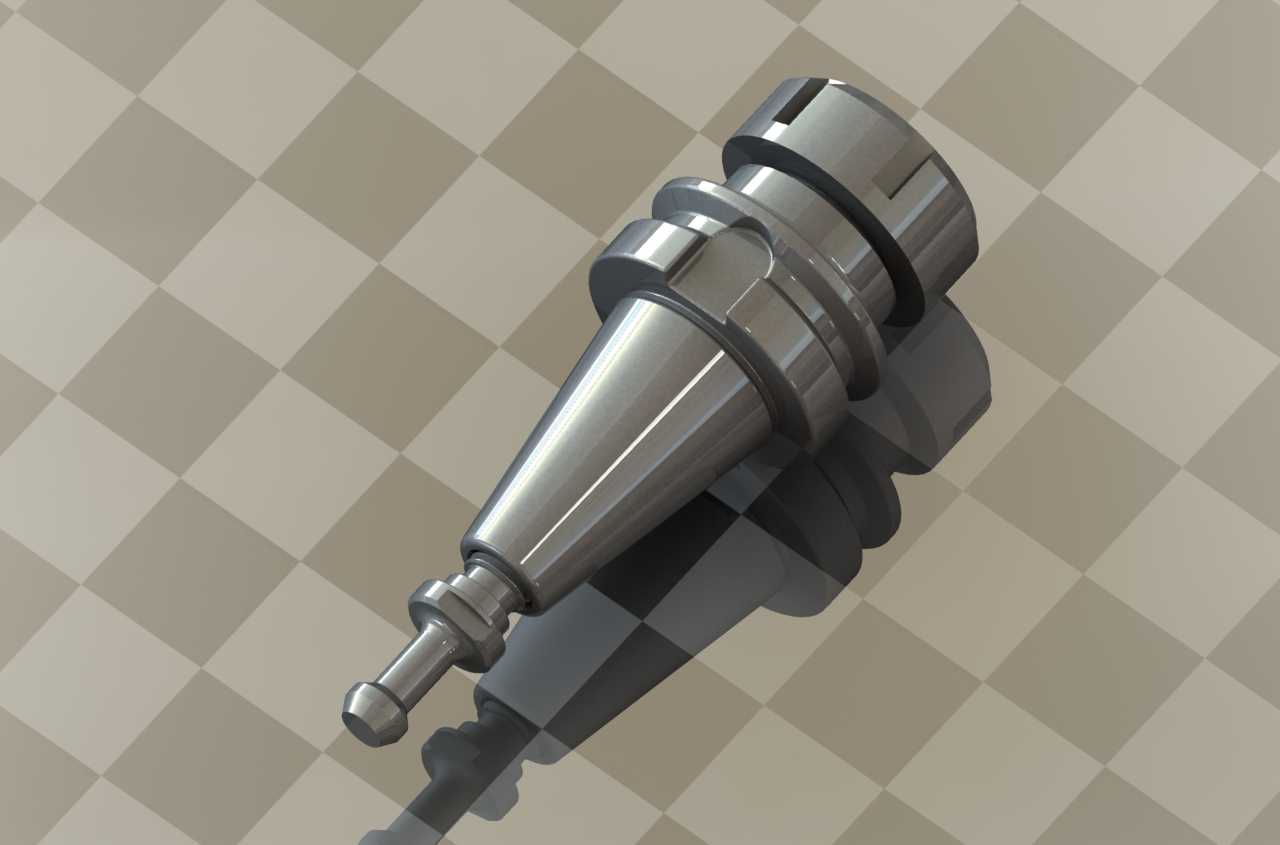

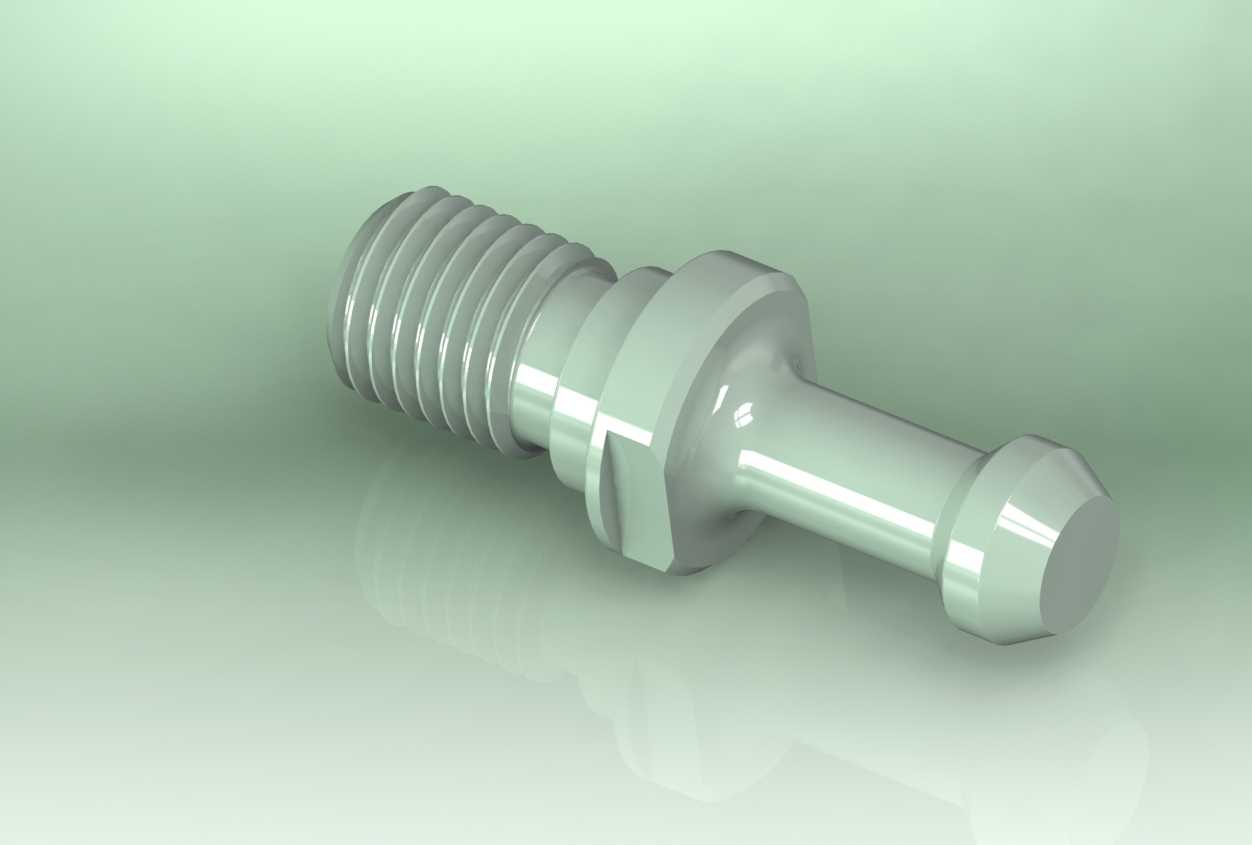

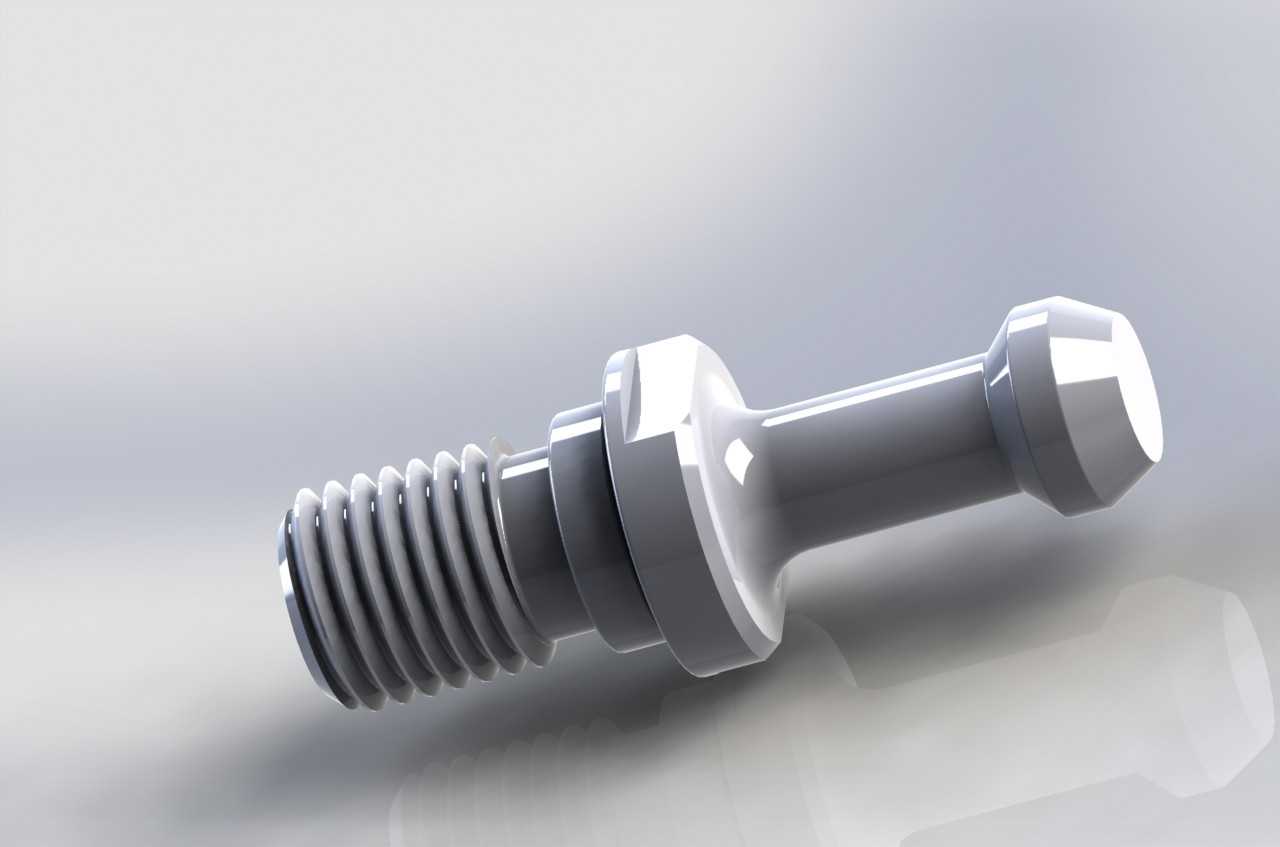

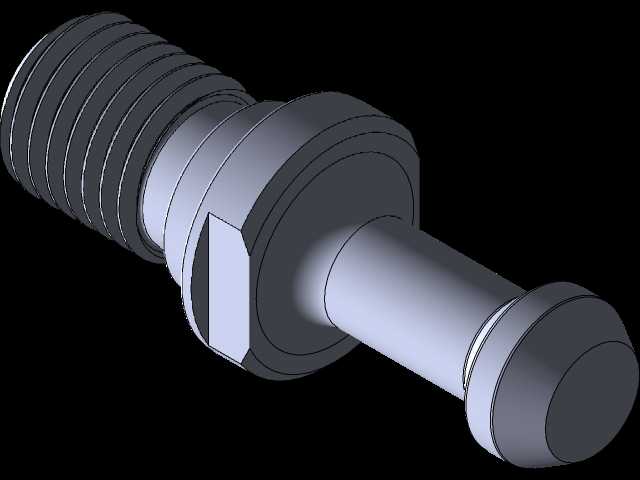

　　从功能特性上看，该刀柄采用7:24的标准锥度配合结构，锥柄部分的表面粗糙度、锥度公差严格按照机床主轴接口标准设计，装入主轴后能通过锥面的紧密贴合实现自动定心，配合尾部的拉丁结构，可被主轴的拉刀机构牢牢拉紧，避免高速切削过程中刀柄出现松动、窜动的问题。刀柄中部的法兰定位槽对应主轴端面的定位键，能传递大扭矩，满足大切深、大进给的粗加工工况下的扭矩传递需求，避免切削过程中刀柄和主轴出现相对转动，损伤主轴锥孔。刀柄的整体结构采用一体化合金钢锻造后经热处理加工，整体硬度达到HRC48-52，具备足够的抗弯强度和抗疲劳性能，长期承受交变切削载荷也不会出现变形、断裂的问题。

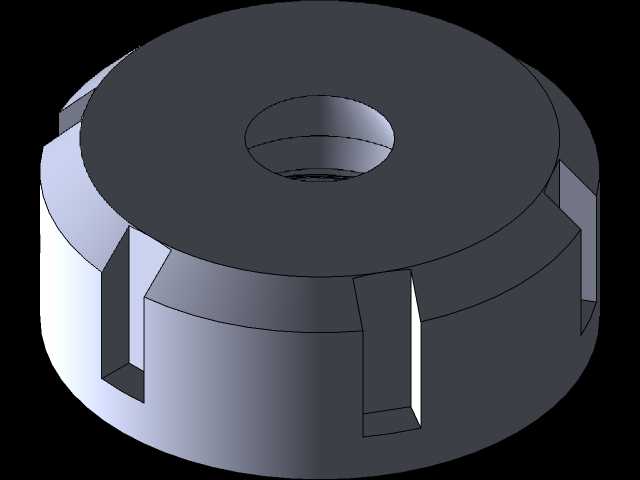

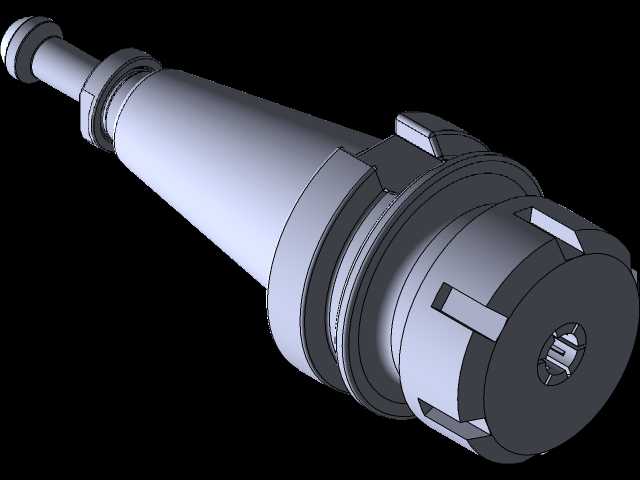

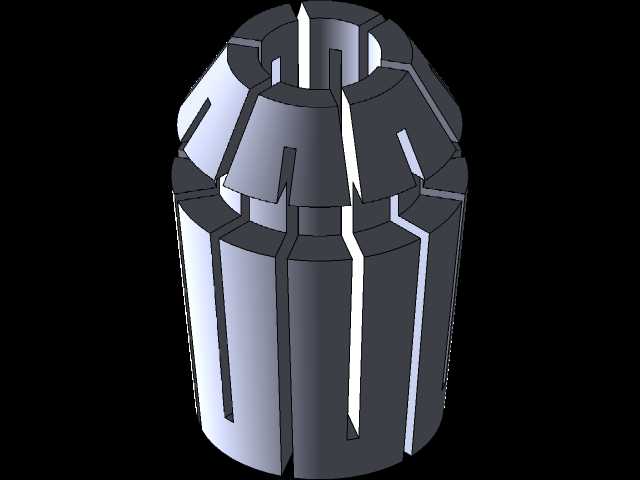

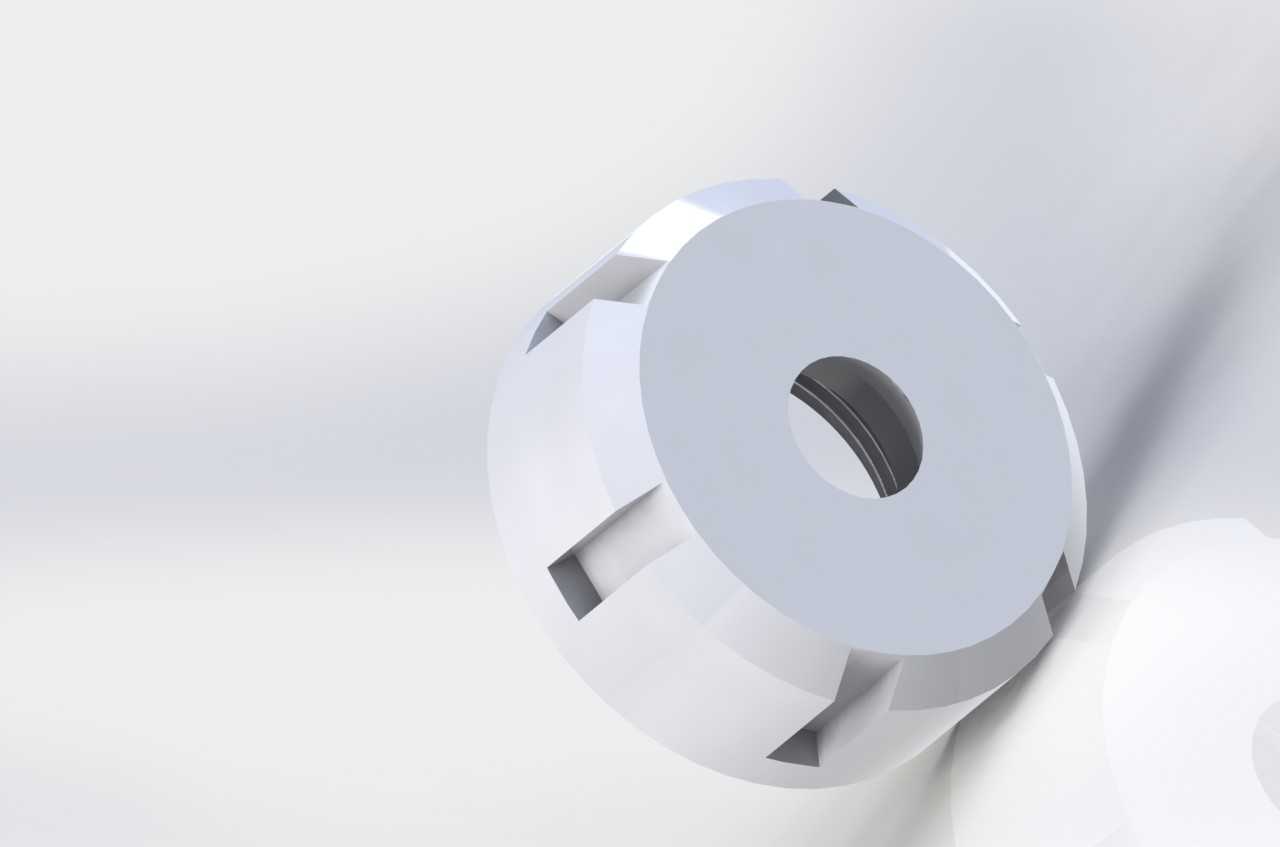

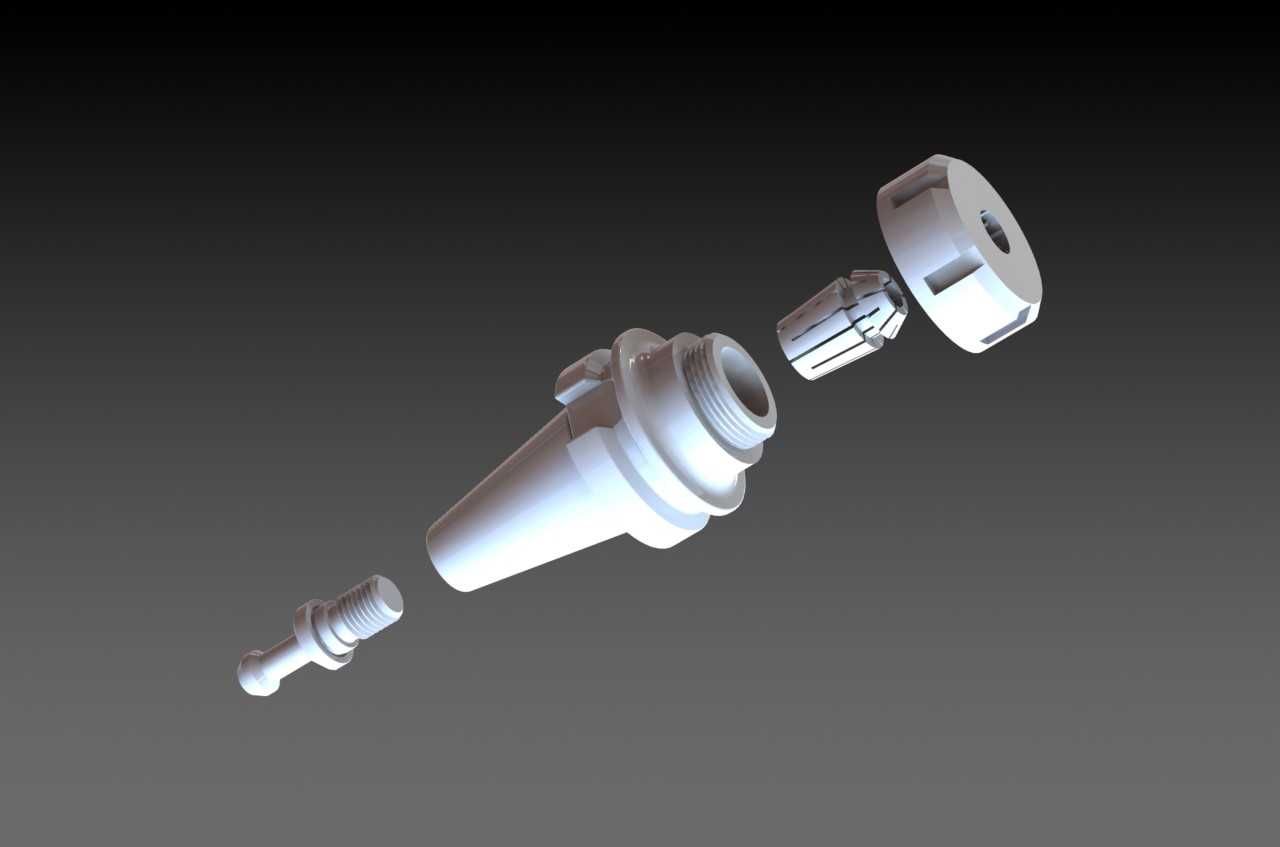

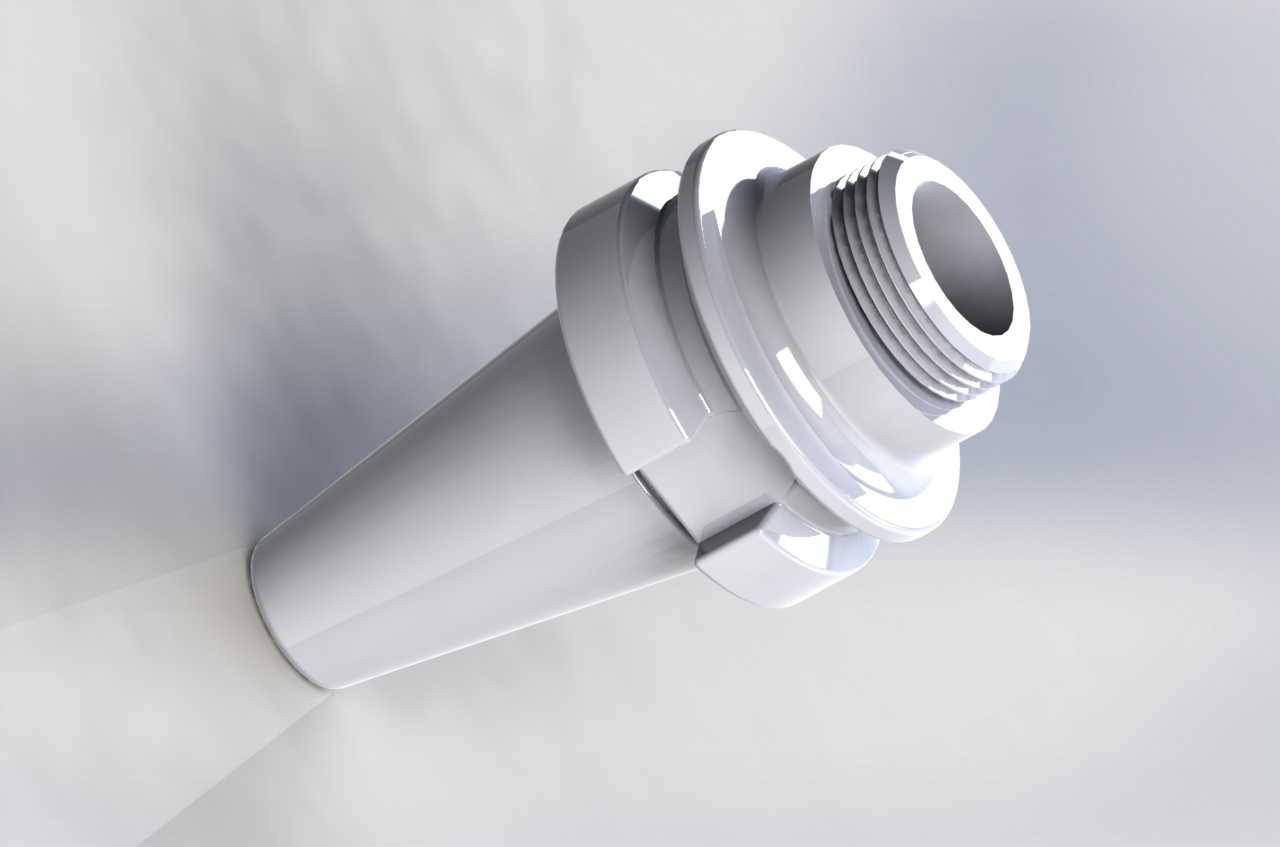

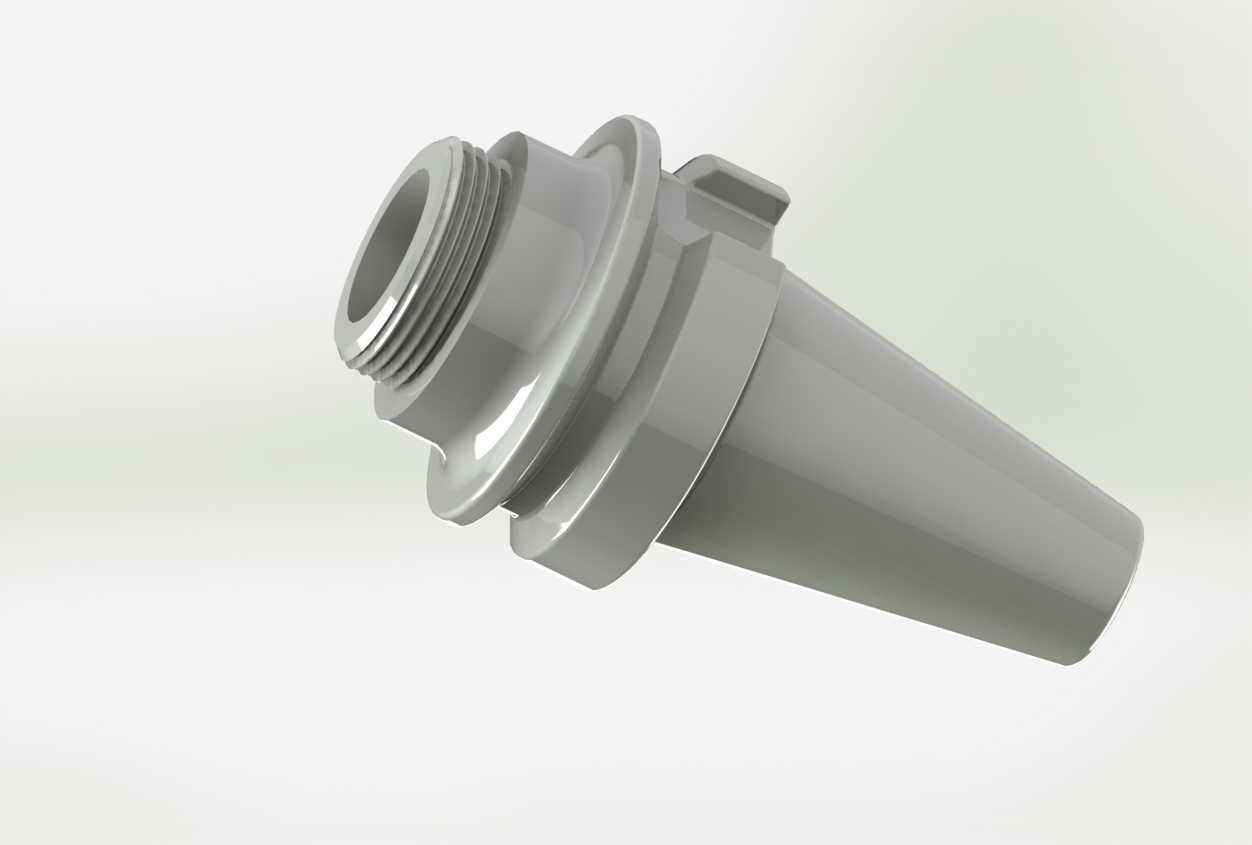

　　从设计思路层面，这类刀柄的结构设计首先要匹配对应规格主轴的安装边界，以常用的BT40规格为例，锥柄大端直径为44.45mm，锥度长度为68.4mm，法兰盘直径为63mm，拉丁的螺纹规格、伸出长度都严格遵循通用标准，保证不同厂家生产的同规格刀柄都能和标准主轴实现互换。设计过程中会重点做动平衡校核，针对转速超过8000rpm的加工场景，会对刀柄的各个回转面做对称度管控，整体动平衡等级达到G2.5以上，减少高速回转时的离心振动，避免振纹传递到工件加工表面，影响零件的表面质量和尺寸精度。前端的装夹部分根据适配刀具的不同，可以设计成弹簧夹头型、侧固型、热缩型等不同结构，本次展示的刀柄前端预留了弹性夹头的安装位置，通过锁紧螺母的压紧力让弹簧夹头收缩，实现对不同直径直柄刀具的夹紧，夹持范围覆盖直径3mm到20mm的常用直柄刀具，装夹重复定位精度可以控制在0.005mm以内，满足精密加工的装夹精度要求。

　　在实际安装使用过程中，需要注意安装前要将主轴锥孔、刀柄锥面的切屑、油污擦拭干净，避免杂质垫在配合面之间导致装夹偏斜，影响加工精度，长期使用后要定期检查锥面的磨损情况、拉丁的紧固情况，避免出现掉刀的安全隐患。这类刀柄的外形结构没有多余的突出部分，在加工深腔类零件时，能减少和工件、夹具的干涉，拓展加工的可达范围，针对不同的加工深度需求，还可以在标准刀柄的基础上调整主体长度，制作成短刀柄、长刀柄、加长刀柄等不同规格，适配不同的加工工况。从结构细节上看，刀柄的各个过渡位置都设计了圆角过渡，避免热处理和受力过程中出现应力集中，提升整体的结构强度，表面经过发黑或者镀镍处理，具备一定的防锈能力，日常存放和使用过程中不容易出现锈蚀，延长部件的使用寿命。在数控加工的刀具系统配置中，这类标准锥柄刀柄是通用性最强的一类接口部件，不需要对机床主轴做任何改造，就可以快速更换不同类型的刀具，配合加工中心的自动换刀机构，能实现多工序加工的自动换刀动作，是自动化数控加工流程中保证加工效率和加工精度的基础配套部件。
