双筒连接式枢轴臂支撑结构

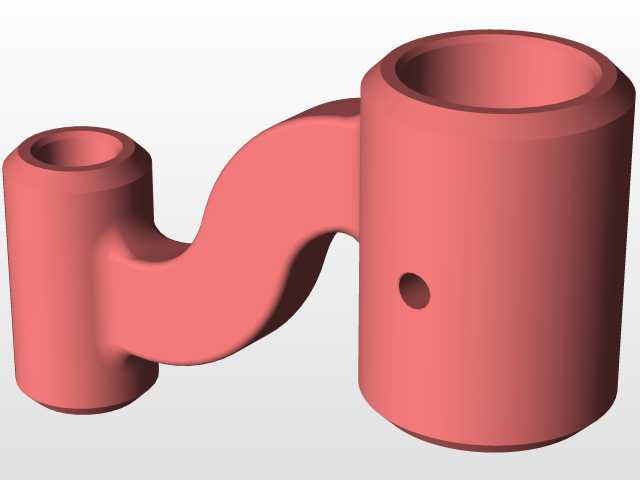

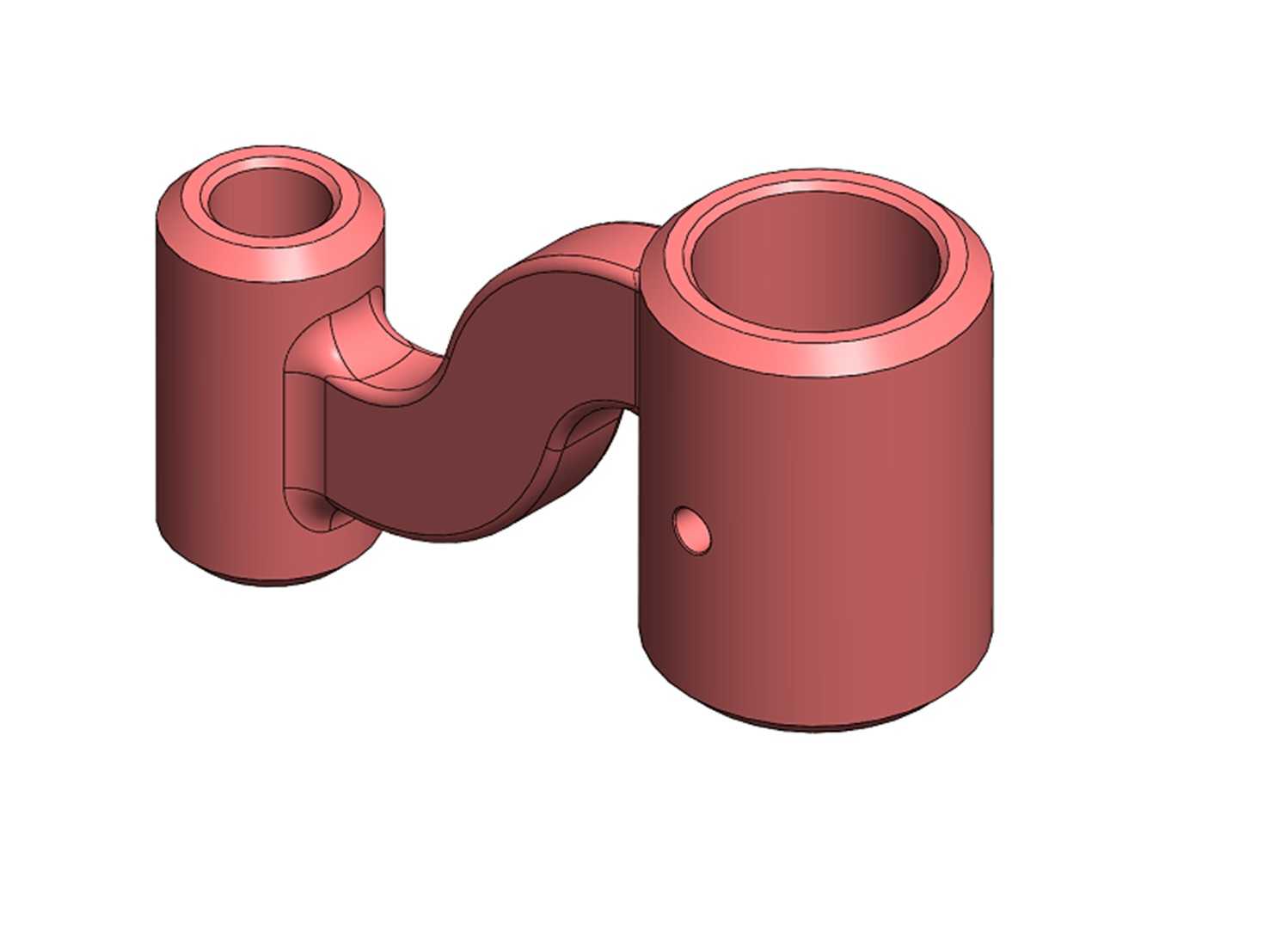

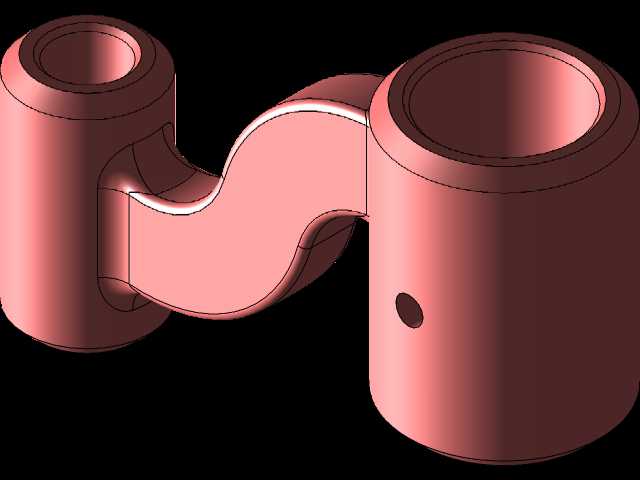

　　在工业传动与铰接支撑场景中，这类双筒结构的枢轴臂支架是实现轴系错位连接、摆动动作传递的核心承载零件，常见于需要小范围角度调整的连杆机构、传感检测组件安装位、小型执行器的铰接支撑环节，区别于一体式刚性支座，它通过中间的弧形连接臂实现两个平行轴孔的错位布置，能够在有限安装空间内完成扭矩传递与摆动导向，避免轴系布置时出现干涉问题。从实际使用场景来看，这类零件多应用在需要往复摆动的铰接部位，比如轻工设备的连杆摆臂、检测装置的角度调整支座、小型传动机构的中间铰接件，工作时两个筒状轴孔分别穿装固定轴与摆动轴，中间的弧形臂承担扭矩传递与载荷承载作用，轴孔侧壁的小孔为定位销孔，装配时穿装紧定螺钉或者定位销，能够限制轴与孔的相对转动与轴向窜动，

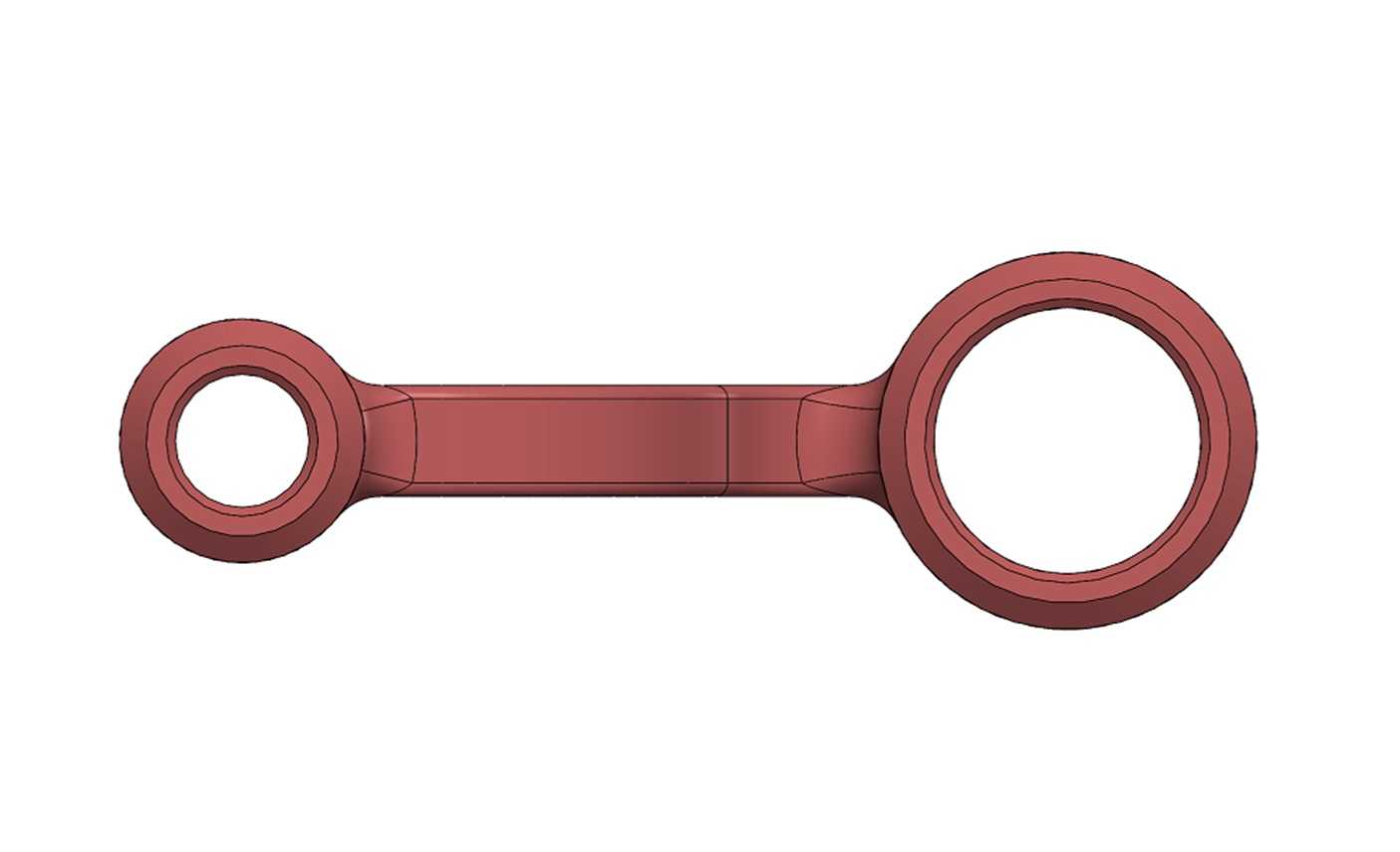

　　保证铰接位置的传动精度，避免长期往复摆动后出现轴孔松旷、位置偏移的问题。设计过程中首先要确认两个轴孔的中心距参数，这是决定整个铰接机构摆动行程的核心尺寸，中心距偏差过大会导致装配后轴系卡滞、摆动阻力过大，甚至出现运动干涉；两个轴孔的内径尺寸需要根据适配的轴径做公差匹配，通常采用基孔制间隙配合，保证轴能够顺利穿装的同时，避免配合间隙过大导致的摆动晃量，轴孔的有效长度也经过匹配设计，足够的接触长度能够分散轴孔接触面的压应力，降低长期摆动带来的磨损速率，延长零件使用寿命。中间的连接臂采用弧形过渡结构而非直连设计，一方面是为了避让周边的其他零部件，在两个轴孔中心距固定的前提下，弧形轮廓能够留出足够的周边间隙，

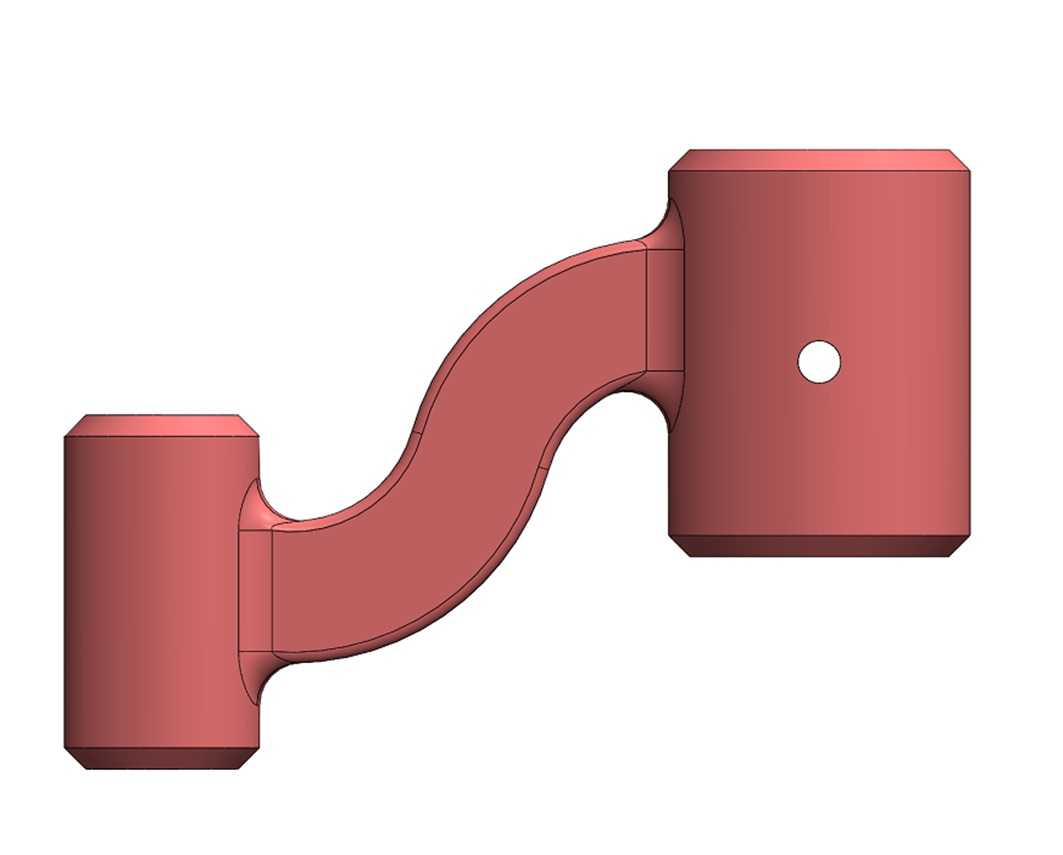

　　避免摆动过程中臂体与相邻结构发生碰撞；另一方面弧形的变截面结构能够优化应力传递路径，相比直角连接的臂体，弧形过渡能够减少应力集中点，在承受交变摆动载荷时，不会在臂体与筒身的连接位置出现应力集中导致的断裂问题，臂体的厚度经过载荷校核，能够满足额定扭矩下的强度要求，不会在承受冲击载荷时出现变形。零件的所有尺寸单位均为毫米，安装边界需要重点关注两个轴孔的外径尺寸、整体的长度与高度范围，装配前需要确认安装位置的预留空间能够容纳整个支架的摆动范围，避免支架摆动时与周边的机架、管线发生剐蹭；轴孔端面的加工平整度有明确要求，装配时轴孔端面需要与对应轴的轴肩端面贴合，保证轴的安装垂直度，避免轴出现偏斜导致的磨损加剧。从结构细节来看，

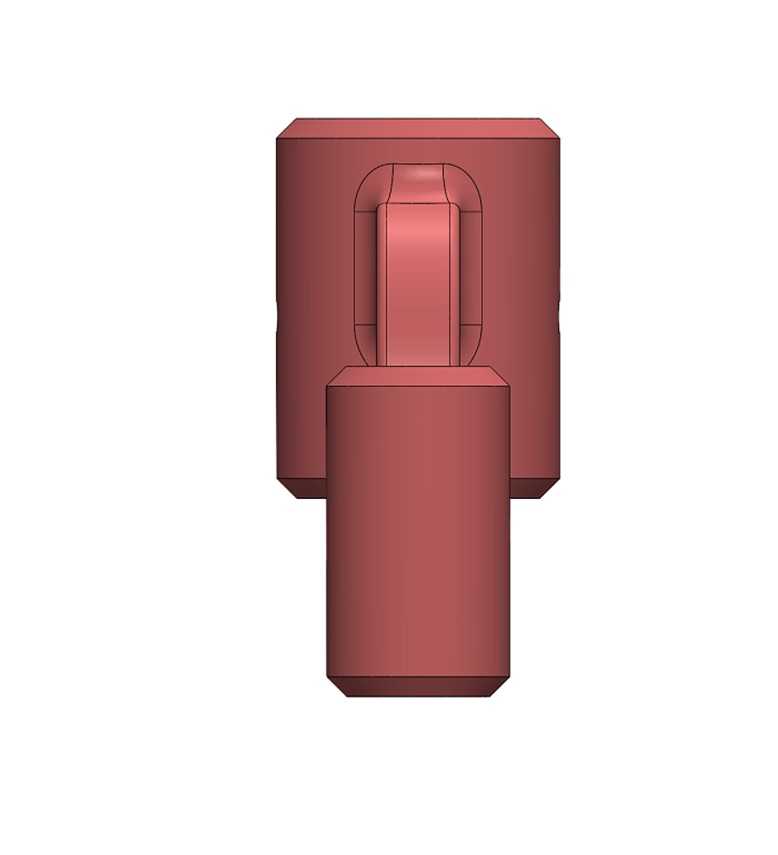

　　大直径筒身的定位销孔位置经过精准计算，距离端面的尺寸匹配对应轴的定位环槽位置，保证紧定螺钉能够准确顶入环槽，实现可靠的轴向定位；小直径筒身与连接臂的过渡位置做了圆角处理，进一步降低应力集中系数，提升零件的抗疲劳性能，适合长期往复摆动的工作工况。这类支架在选型替换时，首先要核对两个轴孔的内径、中心距、轴孔有效长度三个核心参数，其次要确认定位销孔的位置与尺寸是否匹配原有安装结构，避免出现装配后无法定位的问题；建模过程中对所有过渡圆角、拔模斜度都做了工艺性优化，适合采用粉末冶金或者铸造成型后做少量机加工的生产工艺，能够有效控制批量生产的加工成本，同时保证零件的尺寸一致性。在实际装配调试时，需要先将两个轴分别穿入对应轴孔，预紧定位螺钉后手动测试摆动顺畅度，确认无卡滞、无异常摩擦后再锁紧定位件，后续维护过程中需要定期检查轴孔配合面的磨损情况以及定位螺钉的紧固状态，避免长期运行后出现松脱问题。
