带钢筋混凝土桥面的钢结构桁架桥

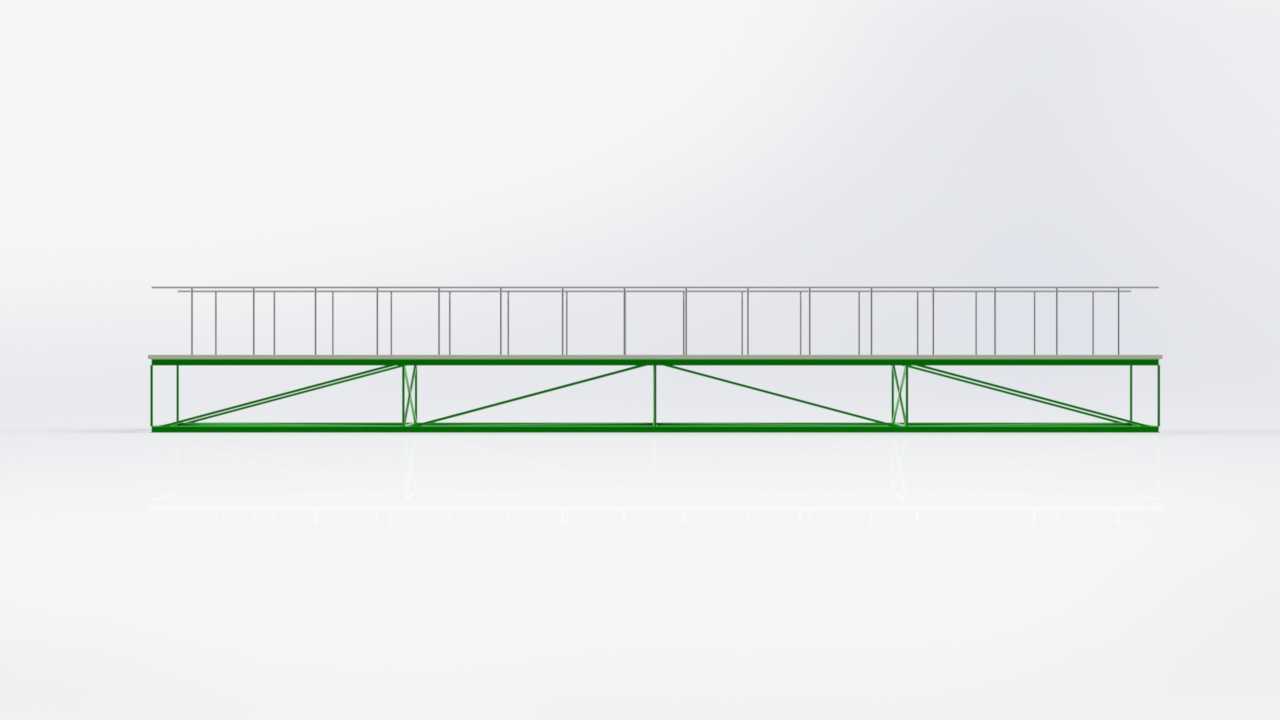

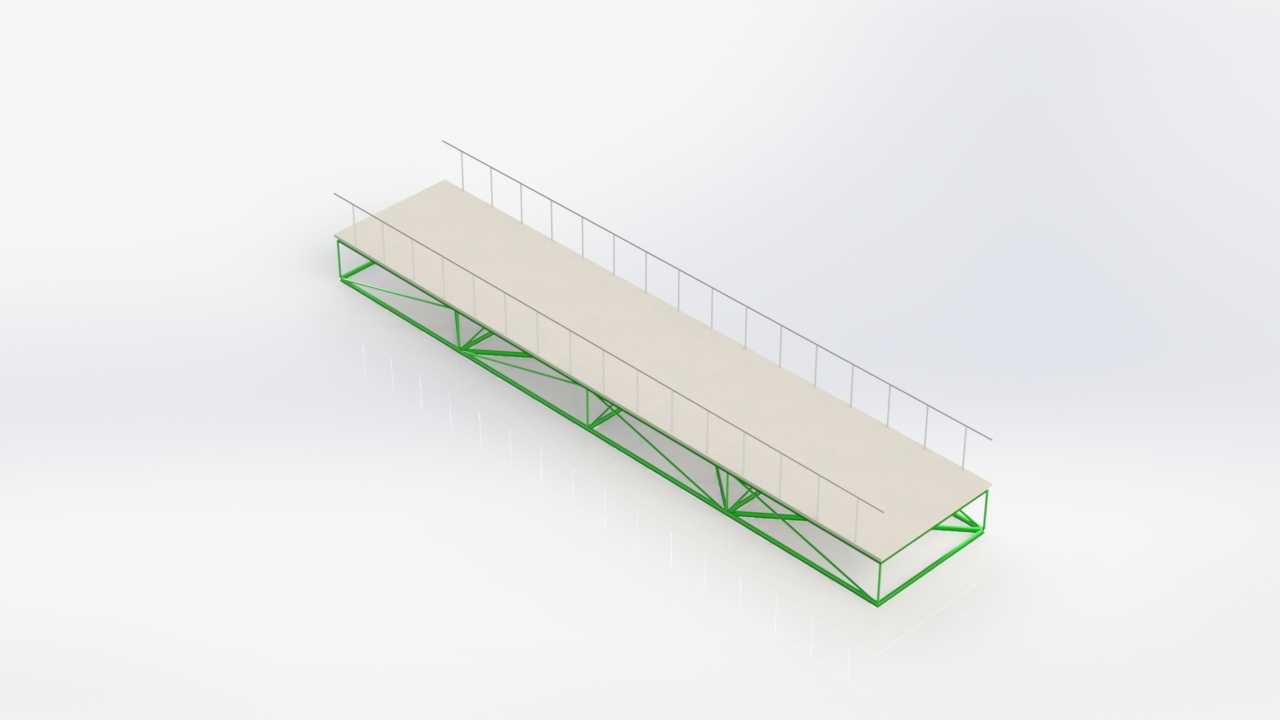

　　这款桁架桥结构的三维建模成果，完整还原了小型跨径通行桁架桥的实体构造细节，可直接用于市政人行通道、厂区内部跨管线通行、景区跨水步道等场景的结构方案推演、施工模拟以及预制构件的加工出图参考。从结构受力逻辑来看，整体采用三角形桁架作为主要承重体系，绿色涂装的型钢支架通过腹杆与弦杆的交错排布，将桥面传递的竖向荷载均匀拆分到每一段杆件上，相比实腹式梁结构能在相同用钢量下获得更大的跨越能力，同时降低结构自身重量，减少下部支撑结构的荷载压力。桥面部分采用钢筋混凝土构造，建模时完整还原了混凝土铺装层内部的钢筋排布逻辑，桥面两侧设置连续的防护栏杆，栏杆立柱与桁架上弦杆通过焊接节点刚性连接，既满足通行时的安全防护要求，

　　也能在一定程度上增强桁架上弦的平面外稳定性，避免受压弦杆出现侧向失稳问题。在设计思路的还原上，模型严格遵循工程实际的构造逻辑：桁架下弦杆作为主要受拉构件，采用等截面型钢通长布置，节点位置通过节点板将腹杆、弦杆连接为整体，所有杆件的连接位置都预留了实际施工所需的焊接操作空间，没有出现建模时常见的构件干涉问题；桥面混凝土板与桁架上弦杆之间设置了栓钉连接件的构造细节，用来保证混凝土桥面与钢结构桁架能够共同受力，避免两者在荷载作用下出现相对滑移。从安装边界的尺寸逻辑来看，模型的桁架节间长度按照常规人行桥的荷载取值进行划分，单节间长度控制在1.2米到1.5米区间，整体桥宽适配单人到双人并行的通行需求，桥面距离桁架底部的高度预留了足够的净空，

　　可满足下方管线铺设、小型沟渠过水的使用要求；桁架两端的支撑位置做了支座垫板的构造，实际安装时可直接将垫板与下部混凝土基础或者支撑墩的预埋钢板焊接固定，不需要额外做复杂的节点转换。在细节处理上，模型区分了不同构件的材质表现：钢结构支架部分做了防锈漆的质感区分，混凝土桥面还原了现浇混凝土的表面肌理，栏杆部分采用金属管材的构造表现，所有构件的倒角、焊缝位置都做了符合工程实际的简化处理，既保证模型视觉上的写实度，也不会因为过多的细节导致后续做有限元分析、施工动画模拟时出现运算量过大的问题。对于结构设计从业者来说，这个模型可以直接作为同类型小型桁架桥的建模基础模板，调整节间数量、杆件截面参数就能快速适配不同跨径、不同荷载等级的使用需求；

　　对于施工方来说，模型的构件拆分逻辑完全符合预制装配的施工要求，所有钢构件都可以在工厂预制完成后运输到现场进行拼装，混凝土桥面也可以采用预制板或者现浇的方式施工，节点位置的构造细节能够直接用来指导现场的焊接、安装作业。不同于很多概念化的桥梁模型，这个建模成果完全贴合工程实际的构造要求，没有出现违背结构受力逻辑的造型设计，每一处杆件的排布、节点的设置都能在实际工程中找到对应的应用案例，不管是用来做方案汇报的可视化展示，还是作为结构计算的基础模型，都能减少大量重复建模的工作量。
