双列多层罐体周转承载手推车结构

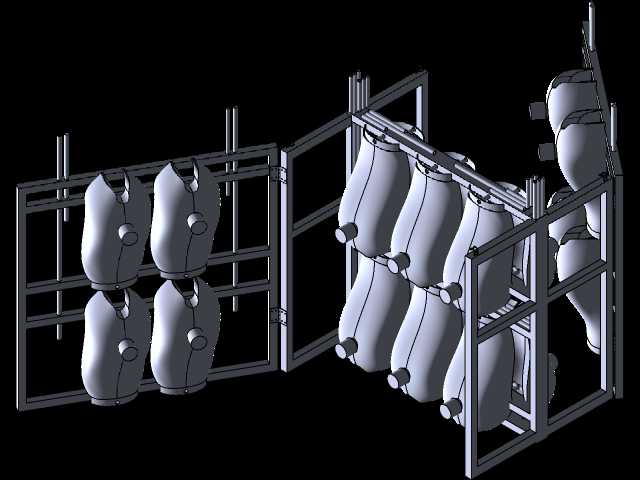

　　这款承载结构主要面向生产车间内的异形罐体类工件工序间周转、仓储暂存场景设计，区别于通用平板手推车，其采用框架式双侧排布结构，针对曲面罐体无稳定放置平面的特性做了专属限位设计，避免转运过程中罐体滚动、磕碰、滑落。日常使用场景覆盖注塑车间吹塑罐体半成品转序、日化行业灌装前空罐转运、仓储环节同规格罐体批量堆垛转运，相比传统平板堆叠转运，单车载量提升一倍以上，同时省去了罐体间垫隔缓冲材料的工序，降低转运过程的外观损伤率。结构主体采用方管焊接成型框架，左右两侧各设置上下两层承载位，单侧每层可放置三个同规格曲面罐体，整车满载可容纳12件罐体；框架中部设置对开式活动栏架，栏架通过铰接结构与主框架连接，装卸工件时可向两侧翻开，完全露出装卸空间，

　　无需从框架顶部吊装工件，适配地面人工取放、低位传送带对接上下料的操作场景，栏架关闭后通过插销结构与主框架锁定，配合每层承载位上的弧形限位托块，对罐体的径向、轴向都形成可靠约束，即使在车间地面过减速带、转弯时，罐体也不会出现移位。设计过程中优先考虑了操作人机工程，整车扶手高度设置在成年人腰部发力区间，推行时无需过度弯腰，底部脚轮采用两个定向轮加两个万向带刹轮的配置，直行时方向稳定，转弯、对位时转向灵活，停靠时踩下刹车即可锁定位置，无需额外设置地挡。框架的方管选型经过载重校核，单根竖管可承受满载时的偏载力矩，横向承载梁的挠度控制在允许范围内，长期满载使用不会出现永久变形；弧形限位托块的弧度与罐体中部外轮廓完全贴合，

　　接触位置避开罐体表面的接口、凸起标识位，避免压伤工件表面的印刷标识或装配结构。安装边界方面，整车宽度控制在常规车间通道通行宽度范围内，可顺利通过1.2米宽的车间防火门、标准货梯轿厢门，满载时整车重心位于脚轮支撑面中心区域，推行时不会出现侧倾风险；框架顶部预留了堆叠定位凸台，空车状态下可实现多层叠放，减少仓储空车时的占地面积。栏架的铰接间隙做了公差控制，开合过程无卡滞，插销位置设置在操作人员站立侧伸手可及的高度，锁定、解锁操作无需探身，单步动作即可完成。针对不同规格的罐体适配需求，框架上的弧形托块采用螺栓连接结构，更换不同弧度的托块即可适配相近直径范围的罐体，无需改动主框架结构，提升了载具的通用适配性；框架表面做喷塑处理，

　　耐车间内的油污、轻微酸碱腐蚀，日常清理只需用抹布擦拭即可，维护成本极低。转运过程中，罐体之间保留了均匀的间隙，避免相邻罐体表面互相摩擦刮花，同时间隙预留了通风空间，刚完成清洗、烘干工序的罐体放置在架上，可直接通过间隙完成空气流通晾干，无需额外设置晾干架，减少工序间的载具切换。整车结构无复杂传动部件，所有连接部位除铰接轴外均采用刚性焊接或螺栓紧固，日常使用故障率极低，铰接部位预留了润滑注油孔，定期加注润滑脂即可保证长期开合顺畅。
