四层开放式工业置物存储架结构设计

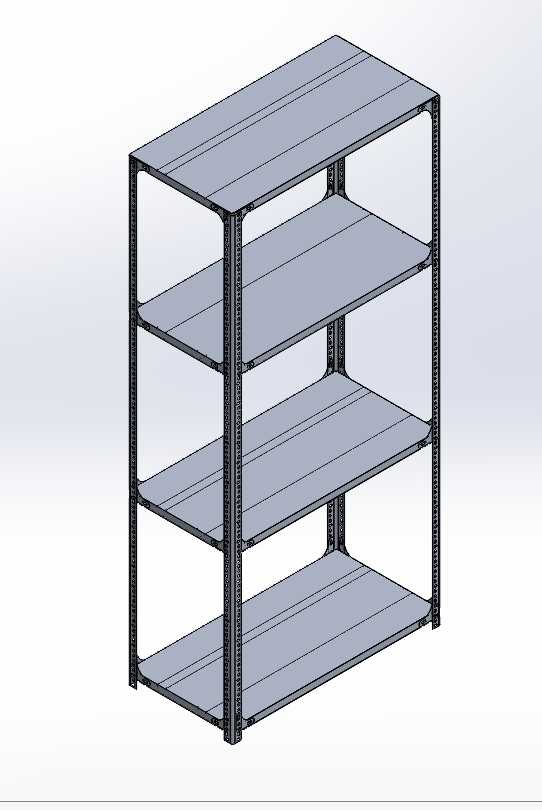

　　在车间局域网布线、小型检测工位旁的零散物料收纳场景中，这类开放式四层置物架的应用占比并不低，很多现场调试人员会把暂时不接入链路的备用交换模块、冗余接线端子、小型调试工具这类非即时使用的物件，安置在工位侧方的架体上，避免零散物件堆放在操作台面占用作业空间，也能减少小零件掉落遗失的概率。不同于重型仓储货架的大跨度承载设计，这款架体采用双侧立柱搭配四层水平层板的框架结构，立柱选用带连续安装孔位的冷弯型钢型材，孔位沿立柱高度方向等距排布，层板的支撑折边可以直接卡入对应高度的孔位中，不需要额外的焊接工序，现场组装时只需要对齐孔位卡入层板即可完成基础装配，后期如果需要调整层间距，只需要把层板向上抬起脱出卡孔，

　　移动到目标高度的孔位重新卡入就能完成调整，不需要拆解整个架体结构，适配不同高度物件的存放需求。从结构受力角度来看，四根立柱作为主要的竖向承载构件，每层层板的四个角点都直接和立柱接触传力，层板表面采用平整钢板折弯成型，边缘向下弯折出加强筋结构，既可以避免层板边缘的锐边划伤操作人员，也能提升层板的平面抗弯刚度，放置中等重量的物件时不会出现明显的中部下挠变形。架体的整体宽度控制在适配工位侧方安装的尺寸范围内，深度不会超出工位侧边的通行预留边界，安装时不需要在地面打膨胀螺栓固定，依靠自身结构的稳定性就可以平稳放置在平整的水泥地面上，架体底部没有额外加装脚轮，避免日常取放物件时架体出现滑移偏移。设计过程中特意取消了背部和侧部的封闭挡板，

　　一方面是减少架体自身的重量，方便人工搬运移位，另一方面是开放式的结构不会遮挡局域网设备的散热风道，放置带散热需求的电子类设备时，空气可以从架体的各个方向自由流通，不会因为封闭结构导致热量积聚影响设备运行稳定性。层板的表面没有做额外的防滑凸起处理，保持平整的金属表面，方便放置方形的设备盒体、规整的零件收纳盒，取放时不会因为凸起结构卡滞盒体底部。立柱的截面采用C型冷弯结构，相比等重量的方管立柱，C型截面的抗弯截面模量更大，在同等材料用量的前提下可以承受更大的竖向荷载，同时C型结构的开口侧朝向架体内部，不会在架体外侧留下突出的锐边，避免人员通行时被立柱边缘刮蹭。相邻两层之间的净空高度经过适配调整，既可以放下常规尺寸的交换机模块、

　　小型工具盒，也不会因为层间距过大浪费竖向的存储空间，四层的布局刚好可以把不同类别的物件分层摆放，最下层放置重量稍大的备用电源模块、较重的接线盘，中间两层放置常用的调试工具、备用接线端子，最上层放置使用频率较低的备用配件、说明书文档，符合现场作业的取放习惯，操作人员不需要弯腰或者登高就可以拿到中间两层的常用物件，减少取放物料的动作幅度。架体的整体外形方正，没有向外突出的结构件，安装在工位侧方时不会占用额外的通行空间，和局域网机柜并排摆放时，侧面可以和机柜侧面齐平，保持现场布线区域的整体规整度，不会出现突出的结构磕碰过往的人员或者拖拽的线缆。在结构校验阶段，针对每层层板的中部集中荷载、立柱的轴向压溃稳定性都做了对应的受力验算，确保在额定承载范围内，架体不会出现永久性的结构变形，层板和立柱的卡接结构也做了防脱出设计，层板卡入孔位后会有对应的限位结构卡住，即使抬升层板一侧也不会轻易从立柱上脱落，避免日常使用过程中层板滑落造成物件掉落。
