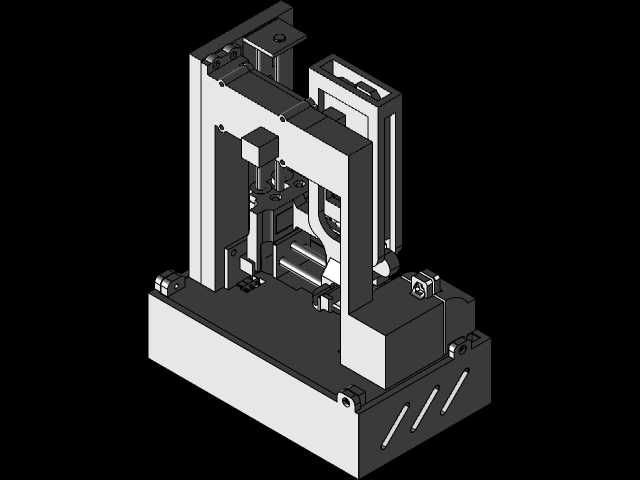

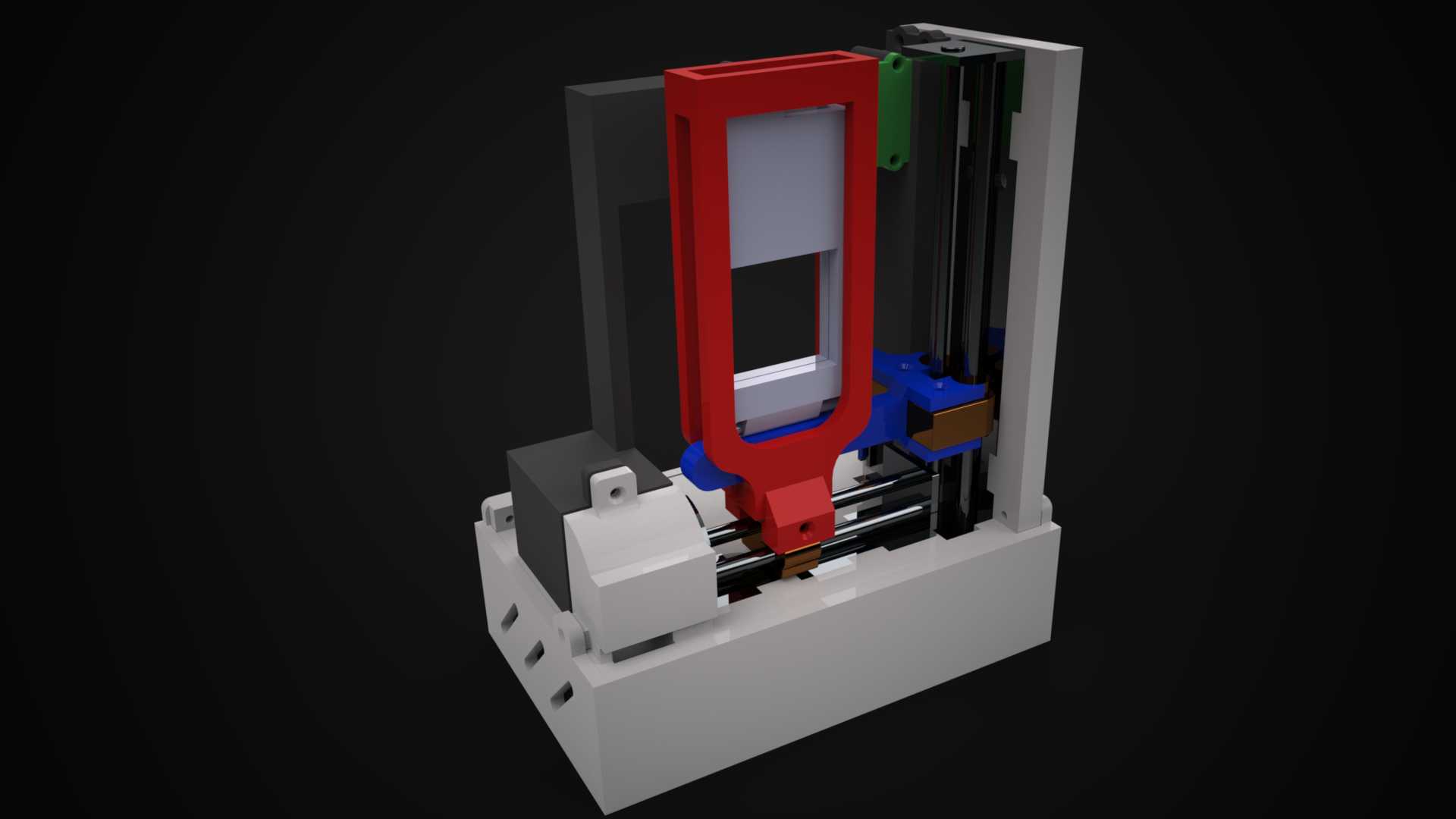

双轴线性位移X-Y机动载台结构

　　这款双轴位移载台的设计初衷，是解决小行程平面内的点位调整需求，常见于光学检测工位的样件对位、小型点胶设备的工件移位、实验平台的微位移调节场景，区别于大行程重载龙门结构，它的整体框架采用立式堆叠布局，将Y轴传动模组布置在基座层，X轴模组垂直搭载在Y轴的滑座上，最大化压缩了设备的水平安装占地，同时保证两个运动轴的垂直度公差控制在装配可调范围内。从结构细节来看，基座采用一体化铣削成型的块状结构，底部预留了标准的安装沉孔，可直接固定在光学平台或者设备底板上，不需要额外加工转接板，基座两侧设计了凸起的定位边，用于安装Y轴的线性导轨，导轨选用微型滚珠直线导轨，预压等级选用轻预压，既保证运动的顺滑度，又能消除反向间隙，

　　适配轻载下的高频往复运动需求。Y轴的传动采用丝杠螺母副搭配步进电机直连的方案，电机安装在基座端部的电机座上，电机座与基座一体加工，保证电机输出轴与丝杠的同轴度，避免联轴器偏载带来的传动卡顿，丝杠螺母通过连接块与Y轴滑座刚性连接，滑座上设计了X轴模组的安装基准面，同时预留了走线槽位，避免运动过程中线缆拖拽干涉。X轴模组采用侧装立式结构，滑台部分设计了通用的载物安装面，上面分布了等间距的螺纹孔，可以直接固定夹具、样件托盘或者执行元件，X轴的导轨同样采用微型导轨，传动结构与Y轴保持一致，两个轴的行程限位都采用硬限位加光电开关触发的组合方案，硬限位块布置在导轨两端，防止超程撞坏传动部件，光电开关的触发片固定在滑座侧面，

　　位置可根据实际行程需求微调。设计过程中重点考虑了运动部件的惯量匹配，因为X轴搭载在Y轴滑座上，所以X轴的整体重量做了轻量化处理，移动部分的结构件采用铝合金材质，在保证结构刚性的前提下降低移动负载，减少Y轴电机的驱动负荷，同时两个轴的拖链都采用内侧隐藏式布置，避免外露线缆积灰或者被外物剐蹭，拖链的弯曲半径根据所选线缆的最小弯曲半径确定，保证长期往复运动中线缆不会出现折损。从安装边界来看，整体设备的宽度控制在单轴模组宽度的1.2倍以内，高度方向因为采用立式堆叠，总高度比平铺式双轴平台降低了近三分之一，适合安装在空间紧凑的桌面型设备内部，载台的额定负载根据丝杠和导轨的选型确定，可承载10kg以内的工件，运动重复定位精度可以达到0.

　　02mm，满足大部分民用检测、小型加工工位的精度需求。实际装配过程中，需要先将Y轴导轨打表校准平行度，再安装丝杠和滑座，手动转动丝杠确认全程无卡顿后再安装电机，X轴装配时需要借助直角尺校准与Y轴的垂直度，锁紧固定螺丝后再打表复测，两个轴的原点开关位置需要在首次通电时进行调试，保证回零位置的一致性，日常维护只需要定期在导轨和丝杠表面涂抹低温润滑脂，不需要频繁拆解结构。这种结构的载台相比现成的商用滑台组合，成本更低，安装尺寸可以根据具体设备的内部空间做适配调整，不需要受限于标准模组的固定尺寸，同时所有零部件都采用市面上通用的标准件，后期更换配件不需要定制，降低了设备的后期维护成本，在小型自动化设备、教学实验平台、光学检测仪器的结构设计中，这类双轴位移载台是非常常用的核心运动部件，设计时需要重点关注两个轴的垂直度、传动间隙、运动走线这几个核心要点，避免后期调试出现运动卡顿、定位不准、线缆磨损等问题。
