复古三辐式乘用车方向盘结构设计

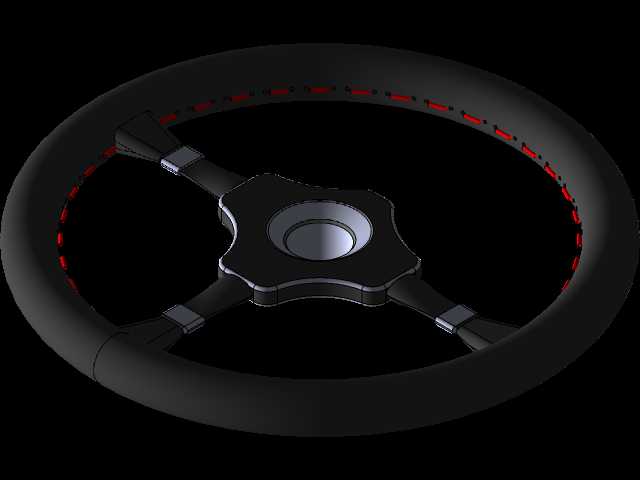

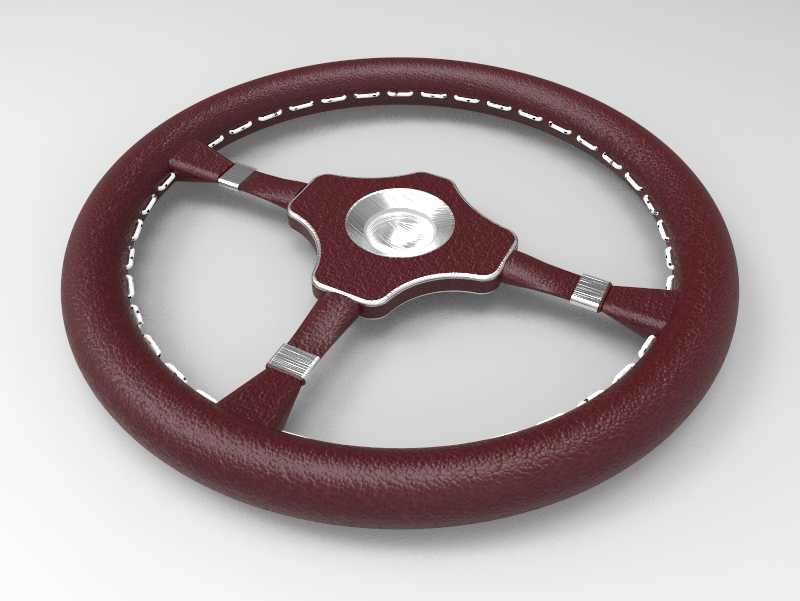

　　该方向盘结构主要适配乘用车辆驾驶舱转向操控场景，作为驾驶员直接交互的核心操控部件，承担转向力传递、驾驶姿态适配、操控反馈传递的核心功能，区别于竞技类赛车方向盘的小尺寸设计，该款方向盘采用常规乘用车适配的380mm标准轮缘外径，轮缘截面采用28mm直径的类圆形握持截面，匹配成年男性手掌平均握持尺寸，长时间握持不易产生局部压痕，轮缘外侧采用仿皮革纹理的包覆层设计，表面设置均匀分布的缝线凹槽结构，既可以提升握持时的静摩擦系数，避免手心出汗时出现打滑风险，也能通过纹理结构提升内饰视觉质感。三辐式的辐条布局采用非对称受力优化设计，三根辐条分别对应轮缘的左下、右下、正上三个方位，避开驾驶员日常握持的9点、3点核心握持区域，

　　辐条与轮缘的连接位置做了圆弧过渡处理，消除直角结构带来的应力集中问题，每根辐条靠近轮缘的位置设置了环形金属装饰嵌件，既可以作为包覆层的压合固定结构，也能在视觉上弱化辐条的厚重感。中心区域采用星形凸起的盖板结构，中心设置圆形金属质感装饰盖，该区域下方预留了安全气囊安装的腔体空间，盖板边缘做了1.5mm的圆角处理，避免碰撞时对驾驶员造成二次伤害，中心安装基准面设置了标准的36齿花键连接孔位，匹配主流乘用车转向柱的连接尺寸，安装端面到轮缘握持面的垂直距离为125mm，适配常规驾驶舱的腿部空间预留要求，不会出现上下车时膝盖磕碰轮缘的问题。设计过程中优先考虑了受力传递路径的合理性，驾驶员施加在轮缘上的转向力通过三根辐条均匀传递到中心花键位置，

　　辐条内部的加强筋采用变厚度设计，靠近中心位置的筋位厚度为4mm，靠近轮缘位置逐步过渡到2.5mm，在保证整体结构刚度满足120N·m转向扭矩承载要求的前提下，尽可能降低部件整体重量，轮缘内部采用环形金属骨架作为支撑，骨架外侧包覆软性发泡层再做皮革纹理的表层处理，兼顾结构强度与握持触感。轮缘的缝线凹槽采用等距分布设计，相邻凹槽的间距为15mm，凹槽深度为1.2mm，既可以模拟手工缝线的视觉效果，也能在握持时形成轻微的触感反馈，帮助驾驶员在盲操作时感知方向盘的转动角度，辐条与中心盖板的连接位置做了下沉式台阶设计，盖板安装后与辐条表面保持齐平，不存在凸起的拼接缝隙，避免日常使用中积灰难以清理的问题。

　　该结构的安装边界需要匹配转向柱的伸出长度，安装时中心花键与转向柱的配合公差采用H7/k6的过渡配合，保证连接无旷量，同时中心区域预留了喇叭按键的触点安装位置，不需要额外改动结构即可集成喇叭触发功能，轮缘的转动行程范围内不会与驾驶舱的仪表台、拨杆总成产生干涉，满打转动时的最小安全间隙为12mm，满足整车装配的间隙要求。
