手推式管道疏通排水作业设备结构设计

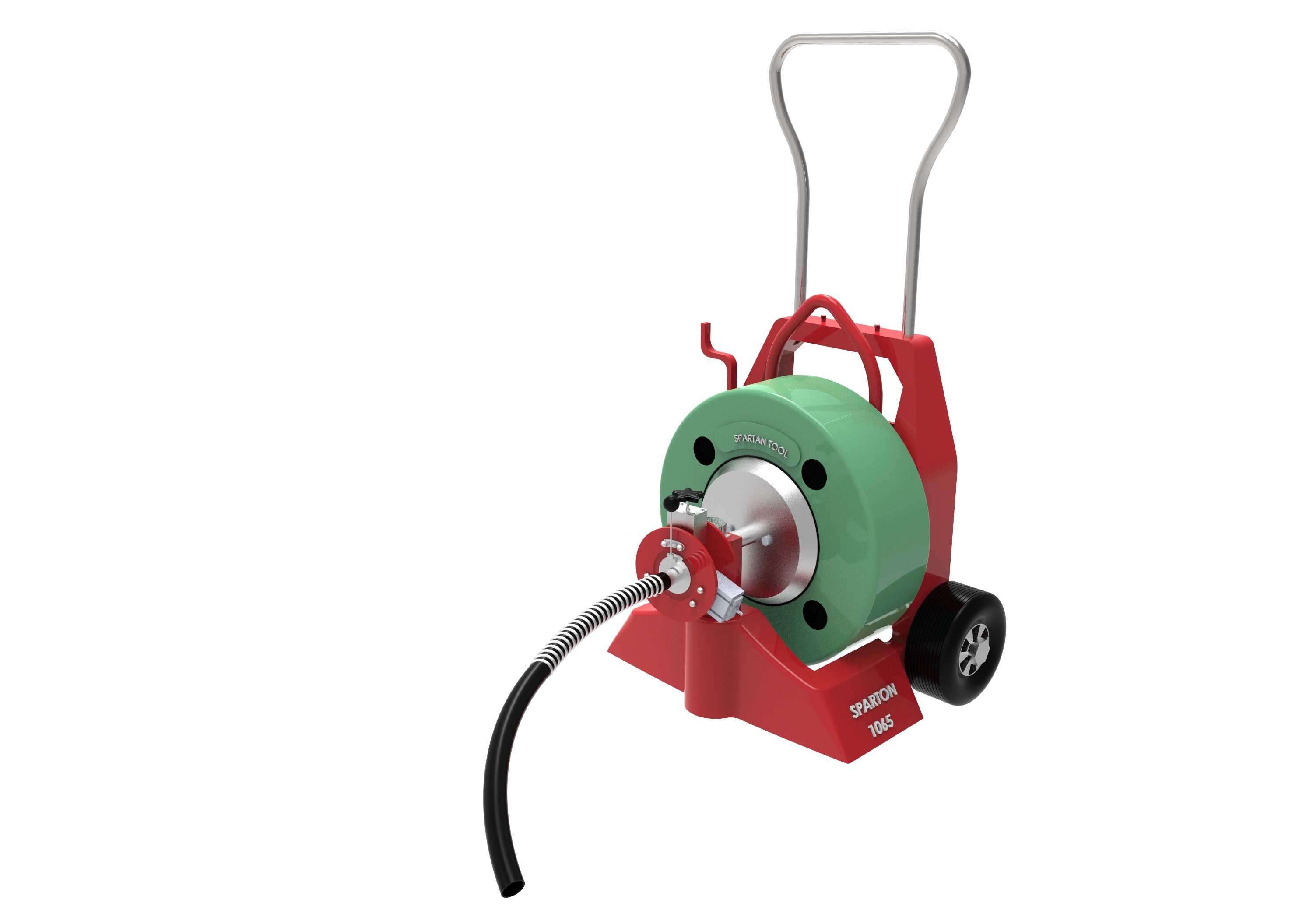

　　日常民用与小型商用场景的排水管路堵塞疏通作业，长期以来依赖手动弹簧疏通器作业，作业人员需要手动转动软轴进给，劳动强度大，遇到油污结块、杂物卡堵的管路时，手动输出扭矩不足，往往无法完成疏通作业，且软轴进给过程中容易出现弯折、打卷，损伤管路内壁。这款手推式疏通设备的三维结构设计，完全围绕小型疏通作业的实际痛点展开，整体采用立式轮式布局，主体机架采用弯折焊接钢结构，表面做喷塑防锈处理，适配厨卫、小型商用门店、户外支管等管径50-110mm的排水管路疏通作业，作业半径覆盖设备周边15米范围，无需额外外接动力源即可完成常规堵塞疏通。

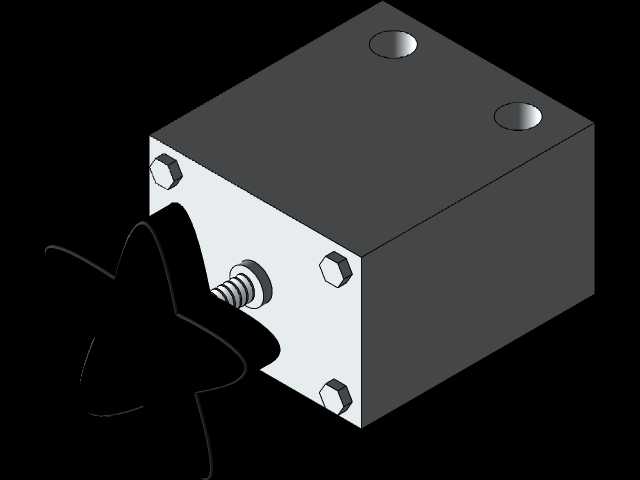

　　从结构设计逻辑来看，设备核心的软轴收纳仓采用大直径卷盘结构，卷盘中心设置轴承支撑结构，软轴抽出与回收时卷盘可顺畅转动，避免软轴在仓内打结弯折；卷盘外侧设置多组圆周分布的通孔，既可以减轻卷盘自重，也能在软轴回收时刮除表面附着的污物，减少收纳后的清洁工作量。软轴输出端设置快锁式夹持机构，作业时可根据堵塞位置的管路走向，更换不同规格的端头：针对毛发、纤维类堵塞可选用钩状端头，针对油污结块、硬质杂物堵塞可选用切削式端头，夹持机构的锁紧力经过匹配设计，软轴进给遇到卡阻时不会出现端头脱落的问题，同时也可快速拆卸更换端头，适配不同作业场景。

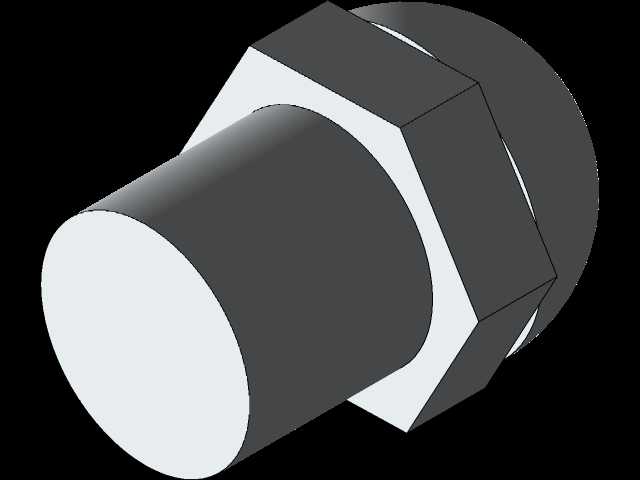

　　设备的动力传递结构采用内置减速机构，将电机输出的高转速低扭矩转化为低转速大扭矩输出，软轴转动扭矩可达到手动疏通器的6倍以上，足以应对常规的硬质堵塞物；软轴输出位置设置导向套结构，软轴从卷盘进入导向套后保持直线进给状态，避免软轴在输出位置出现弯折打卷，导向套采用耐磨尼龙材质，长期与软轴摩擦也不会出现过度磨损，更换成本极低。机架上部设置可伸缩的U型推把，推把高度可根据作业人员身高调整，推把表面包裹防滑橡胶套，设备转移时可直接倾斜拉动，依靠底部的两个实心橡胶轮移动，无需整体抬升，单人即可完成设备转场；推把下方设置红色的便携提手，在上下楼梯、跨越门槛等轮式结构无法通行的场景，可直接通过提手拎起设备移动，设备整体自重控制在合理范围，单人拎运不会有过重的负担。

　　设备底部的行走轮采用偏置安装结构，轮距经过优化，设备直立放置时重心落在两轮与底部支撑脚构成的三角支撑区域内，作业过程中不会出现侧翻；支撑脚位置设置橡胶减震垫，设备运行时的震动不会直接传递到地面，也能避免机架与地面硬接触出现漆面磨损。软轴采用高弹性弹簧钢材质，经过淬火处理，既有足够的扭转强度传递扭矩，也有合适的弯曲韧性，可顺着管路的弯头、存水弯自然进给，不会在管路内出现硬弯折损伤管壁；软轴表面做镀锌防锈处理，接触污水、油污后不会快速锈蚀，使用寿命比普通镀锌软轴提升40%以上。

　　从安装边界与作业适配性来看，设备整体直立放置时占地尺寸仅为0.2平方米，在狭小的卫生间、厨房空间内也能放置作业，不需要预留过大的操作空间；软轴输出口距离地面高度经过匹配设计，作业时软轴可自然对准地漏、洗手盆下水管、马桶排污口等常见管路入口，不需要额外垫高设备或者调整角度。设备的控制开关设置在机架侧方的易操作位置，作业人员站在设备旁即可单手控制正反转，遇到软轴卡阻时可立刻切换反转将软轴退出，避免软轴扭断在管路内；机架上还设置有专用的端头收纳位，不同规格的疏通端头可直接卡在收纳位上，作业时不需要额外携带工具包收纳配件，避免配件丢失。

　　针对家用与小型物业作业的实际需求，设备的结构设计尽量减少了不必要的复杂结构，所有易损件都采用快拆设计，软轴磨损后可直接松开夹持机构更换新软轴，不需要拆解整个卷盘结构；卷盘外侧的护罩采用半开放设计，日常清洁时可直接擦拭卷盘表面的污物，不需要拆解护罩。设备运行时的噪音控制在合理范围，在居民楼内作业也不会产生过大的噪音干扰周边住户，相比大型高压疏通设备，这款设备的作业灵活性更高，采购与维护成本更低，完全适配日常小型排水管路的疏通维护需求，也可作为专业疏通团队的辅助设备，处理大型设备无法进入的狭小空间作业场景。
