汽车传动系统差速器齿轮箱结构设计

　　在乘用车辆、商用载货车辆的底盘传动链路中，差速器齿轮箱是承担动力分流、轮间转速差调节的核心承载部件，其结构合理性直接决定车辆转弯工况下的轮胎磨损速率、非铺装路面的通过能力以及全负载工况下的传动可靠性。日常车辆行驶过程中，弯道行驶时两侧驱动轮的滚动轨迹长度存在天然差值，若两侧半轴被刚性连接强制同速转动，必然出现轮胎滑动拖拽、传动系统附加载荷激增的问题，差速器齿轮箱正是为解决这一工程痛点设计的核心传动单元。

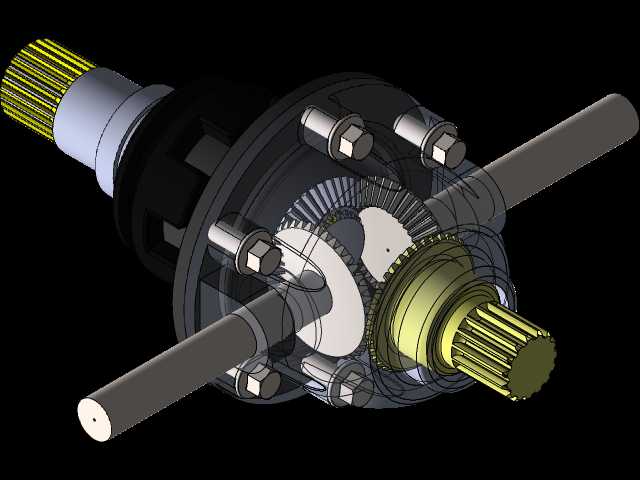

　　从结构组成来看，这套差速器齿轮箱采用对称式圆锥行星齿轮布局，核心构成包含差速器壳体、十字行星齿轮轴、四个锥面行星齿轮、两个与半轴花键配合的半轴齿轮、壳体连接螺栓组、两端动力输入花键轴以及半轴输出连接端。差速器壳体采用剖分式组合结构，结合面通过周向均布的六角螺栓实现刚性锁紧，螺栓预紧力按照传动扭矩峰值的1.5倍安全系数设计，避免大扭矩输出工况下壳体结合面出现错位、渗油或者连接失效问题。十字行星齿轮轴的四个轴颈与差速器壳体内的定位孔采用过渡配合，轴端设置定位销防止轴体在工作过程中出现周向转动或者轴向窜动，行星齿轮与十字轴之间预留有合理的配合间隙，同时可适配润滑油脂的存储空间，降低齿轮啮合与轴颈转动过程中的摩擦损耗。

　　行星齿轮与半轴齿轮的锥面啮合参数经过匹配调校，啮合间隙控制在0.15mm-0.3mm的合理区间，既保证齿轮传动过程中不会因间隙过大产生冲击异响，也不会因间隙过小出现热胀卡滞的问题。齿轮齿面采用渐开线锥齿形设计，啮合重合度大于1.2，保证动力传递过程中的载荷均匀分布在多对轮齿上，避免单齿载荷过大出现断齿失效。两个半轴齿轮的内花键与车辆左右半轴的外花键采用变位花键配合，花键配合长度满足全扭矩输出下的挤压强度要求，花键齿侧设置有微小的倒棱结构，方便装配过程中半轴的快速插入，同时避免应力集中导致的花键齿断裂问题。

　　从安装边界来看，这套差速器齿轮箱的动力输入端通过花键与主减速器的从动锥齿轮连接，接收经变速箱、传动轴传递来的发动机动力，差速器壳体两端通过轴承支撑在驱动桥的桥壳轴承座内，轴承的安装位预留有调整垫片的装配空间，可用于调整主减速器锥齿轮的啮合间隙与接触印痕，保证主减速齿轮副的最佳啮合状态。两个半轴输出端的轴线保持同轴设计，与差速器十字轴的轴线垂直相交，整个齿轮箱的径向最大轮廓尺寸适配主流紧凑型乘用车、轻型载货车辆的驱动桥内部安装空间，壳体外轮廓与桥壳内壁之间预留有足够的润滑油流动间隙，保证车辆行驶过程中齿轮油可顺利飞溅到各个齿轮啮合点、轴承配合面实现充分润滑。

　　在实际功能实现逻辑上，当车辆处于直线行驶工况时，两侧驱动轮受到的地面行驶阻力基本一致，行星齿轮随差速器壳体整体公转，自身不会绕十字轴产生自转，动力经差速器壳体、十字轴、行星齿轮、半轴齿轮平均分配给左右两侧半轴，两侧车轮保持同速转动；当车辆进入转弯工况时，内侧车轮受到的地面阻力大于外侧车轮，此时行星齿轮在随壳体公转的同时，会绕十字轴产生对应转速的自转，让外侧半轴齿轮的转速高于内侧半轴齿轮，自动吸收两侧车轮的转速差，保证两侧车轮始终处于纯滚动状态，避免轮胎滑动磨损。当车辆行驶在泥泞、冰雪等低附着路面时，若单侧驱动轮出现打滑，差速器的等扭矩分配特性会导致动力全部传递到打滑侧车轮，不过这套齿轮箱的结构预留了差速锁的安装接口，可根据使用需求加装锁止机构，在打滑工况下将差速器壳体与半轴刚性锁止，实现两侧车轮的刚性连接，提升车辆在恶劣路面的脱困能力。

　　在设计校核过程中，所有齿轮的模数、齿宽参数均按照车辆满载工况下的最大传动扭矩进行强度校核，齿轮的弯曲疲劳强度、接触疲劳强度均满足整车30万公里使用寿命的设计要求，差速器壳体采用高强度球墨铸铁材质铸造，经过时效处理消除内应力后再进行机加工，保证壳体在承受冲击载荷时不会出现开裂变形。壳体上的螺栓连接孔位置度公差控制在0.05mm以内，保证剖分式壳体装配后两端轴承位的同轴度满足轴承运转要求，避免轴承出现偏磨导致的早期失效。行星齿轮与半轴齿轮的背面与差速器壳体之间设置有耐磨垫片，垫片采用铜基合金材质，可在齿轮受到轴向推力时起到减磨作用，垫片磨损后可单独更换，降低后期维护成本。整个齿轮箱的润滑采用飞溅润滑方式，壳体上设置有对应的油道缺口，保证齿轮转动时可将桥壳底部的齿轮油带起，输送到各个啮合与转动配合面，无需额外设置强制润滑管路，结构简单可靠，维护成本低。

　　在装配工艺层面，这套差速器齿轮箱的装配顺序遵循先内后外的原则，先将十字轴、行星齿轮、半轴齿轮、耐磨垫片装入差速器壳体的半壳内，调整好齿轮啮合间隙后扣合另一半壳体，按照规定扭矩对角拧紧连接螺栓，之后再装配两端的轴承、输入花键法兰等部件，装配完成后需要进行空载转动测试，保证整个齿轮箱转动顺畅无卡滞，齿轮啮合无异常异响，啮合接触印痕符合设计要求后才可装入驱动桥总成。这套结构经过多轮台架试验与实车道路验证，在全负载工况、频繁转弯工况、连续颠簸路面工况下均能保持稳定的传动性能，可适配多数前置后驱、四驱车型的前、后驱动桥使用需求。
