脚踏式手动操作省力洗衣装置结构设计

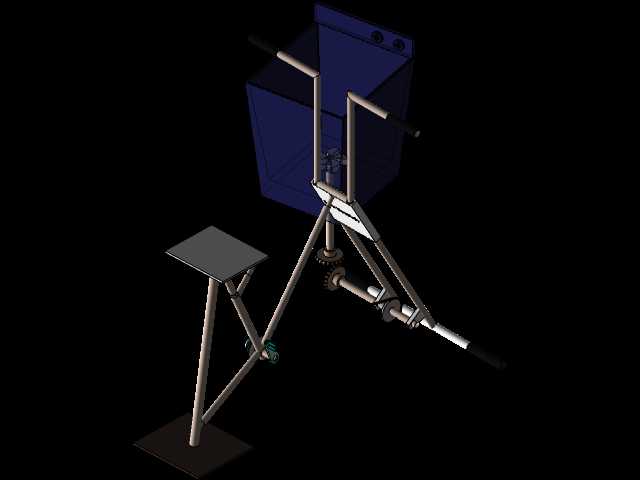

　　这款人力驱动的洗衣装置，核心设计逻辑是依托人体下肢踩踏的动力输出，替代传统电动洗衣机的电机驱动单元，适配无稳定供电的户外场景、偏远缺电区域的日常洗衣需求，也可作为应急场景下的衣物清洁设备使用，同时兼顾健身锻炼与家务劳作的结合属性，适合户外营地、乡村自建房、应急救灾安置点等场景部署。从结构布局来看，整套装置分为动力输入模块、传动换向模块、洗衣执行模块、支撑固定模块四个部分，动力输入端采用类似自行车脚踏的曲柄结构，搭配符合人体工学的扶手架与站立支撑凳，使用者可坐在支撑凳上，双手扶住扶手保持身体稳定，双脚交替踩踏脚踏曲柄输出旋转动力，扶手的高度经过人体工学测算，适配150cm至185cm身高人群的操作姿态，避免长时间操作产生的腰部、

　　手臂疲劳。传动模块采用齿轮组与链条组合的传动方案，将脚踏端的低速大扭矩旋转动力，通过换向齿轮组转换为洗衣桶内波轮的正反向旋转动力，传动比经过反复调校，既保证踩踏时的阻力处于普通人可轻松持续输出的区间，又能让波轮达到足够的转速形成衣物揉搓所需的水流冲击力，整套传动结构的转动副均预留了润滑脂加注位置，日常维护仅需定期补充润滑脂即可保证传动顺畅，无需复杂的保养操作。洗衣执行模块采用立式桶体结构，桶体容积适配单次3至5件日常衣物的清洗容量，桶内壁设置有凸起的搓洗筋条，配合波轮旋转形成的涡流，带动衣物在桶内翻转、与桶壁筋条摩擦，实现类似手搓的清洁效果，桶体底部设置有排水阀，清洗完成后可直接开启阀门排出污水，无需额外抬升桶体倒水。

　　支撑固定模块采用三角稳定结构，底部设置有大面积的支撑脚垫，可在水泥地面、泥土地面等不同平整度的场地放置，脚垫采用防滑橡胶材质，踩踏操作时不会出现滑移、侧翻的风险，整套装置的所有金属结构件均采用防锈处理，适配潮湿的使用环境，避免长期接触水液出现锈蚀问题。从安装边界来看，整套装置的占地尺寸约为1200mm800mm1100mm，无需固定安装在地面，放置后即可使用，也可根据使用需求拆卸后搬运，拆卸后单个部件的最大重量不超过15kg，单人即可完成搬运与组装，组装过程无需专用工具，仅需手动拧紧配套的紧固件即可完成部署。设计过程中重点考虑了不同使用人群的操作适配性，脚踏曲柄的长度可根据使用者的腿长进行小幅调节，支撑凳的高度也预留了调节余量，

　　避免不同身高人群操作时出现姿态别扭、发力不畅的问题；传动结构的阻力设置经过多轮实测，女性、老年群体也可轻松持续踩踏操作，不会出现踩不动、阻力过大的情况。不同于电动洗衣机依赖电力供应的限制，这款装置完全依靠人力驱动，无需接入电源，不存在电气安全隐患，即便在潮湿的户外环境使用也不会有漏电风险，同时结构简单可靠，所有零部件均为通用机械标准件，出现故障时可轻松找到替换配件，维修门槛极低，适合供应链不完善的区域长期使用。在功能拓展性上，这套传动结构还可根据需求拓展输出端，外接小型发电机、磨盘等其他附件，实现动力的多场景复用，提升装置的使用性价比。
