改良款小型离心式塑料叶轮结构设计

　　这款叶轮主要适配小型直流驱动的流体输送场景，常见于桌面级真空清洁设备、小型水冷循环装置、低压气泵这类对动力输出平顺性、负载匹配度要求较高的民用及小型工业配套设备中。实际工况下，这类小型叶轮往往容易出现动力匹配失衡的问题——原结构叶片倾角过大、流道截面设计不合理，会导致电机启动负载陡增，不仅空载电流超出额定阈值，长时间运行还会造成电机绕组过热，直接缩短驱动端的使用寿命，同时过大的输出动力在小型清洁、循环场景下完全属于性能冗余，反而会带来运行噪音过大、流体输出脉动明显的问题，实际使用体验极差。

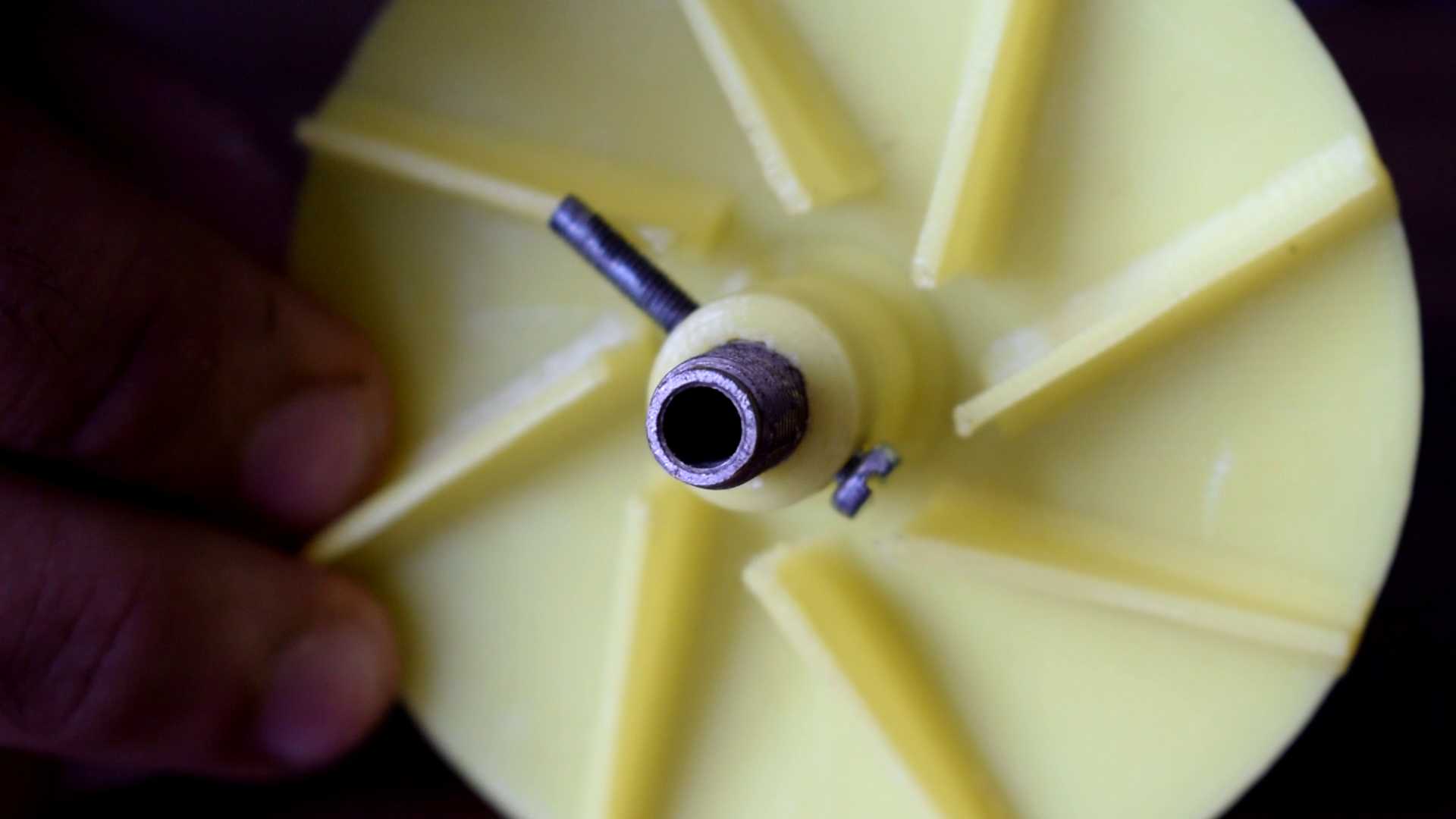

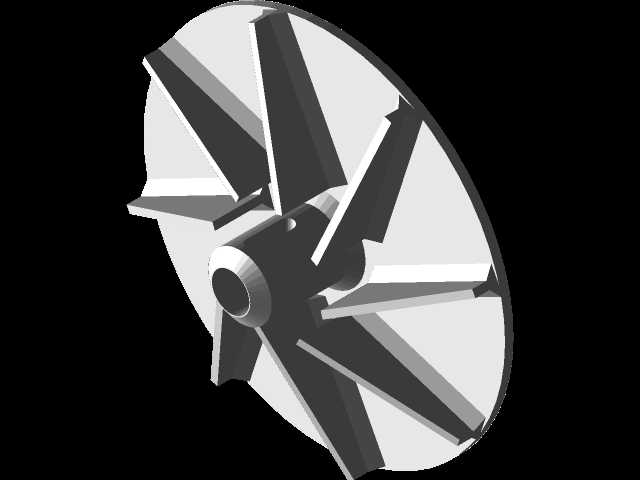

　　设计过程中首先针对安装边界做了适配优化，中心嵌装金属轴套结构，轴套内孔与常见3-5mm直径的微型电机输出轴做公差配合，轴套外周做滚花防滑结构，与塑料叶轮本体注塑嵌合为一体，避免高速旋转时轴套与叶轮主体出现打滑松脱的问题。叶轮整体采用径向直叶片加微后倾的角度设计，单叶片厚度控制在1.5-2mm区间，既保证叶片自身的结构强度，避免高速旋转时叶片受流体冲击发生形变，又尽可能降低叶片自身的转动惯量，减轻电机启动瞬间的负载冲击。叶片数量设置为8片，相邻叶片间的流道截面做等宽渐变处理，从中心轮毂处到叶轮外边缘，流道宽度平滑过渡，减少流体在流道内的涡流损失，提升流体输送的效率。

　　安装尺寸上，叶轮整体外径控制在60-70mm区间，轮毂部分的轴向高度预留8-10mm的安装空间，轴套端面突出叶轮轮毂端面2mm，保证安装时叶轮与电机端盖之间留有足够的安全间隙，不会出现运转时摩擦端盖的问题。叶轮背面做平整化设计，没有多余的加强筋凸起，适配多数小型泵体、风泵的泵腔安装空间，不需要额外修改泵腔结构就能直接替换原有叶轮。

　　从功能特性来看，改良后的叶轮输出特性更贴合小型设备的实际需求，额定转速下的风压、流量参数刚好匹配桌面吸尘器、小型水冷循环泵的工况要求，不会出现动力过剩的问题，运行时的流体脉动更小，整机运行噪音相比原结构降低3-5分贝，电机运行电流稳定在额定区间内，长时间连续运行也不会出现电机过热的情况。叶片边缘做圆角过渡处理，减少流体切割时的尖点噪音，同时也避免注塑生产时出现尖角缺料的问题，提升注塑成型的良品率。

　　实际装配时需要注意，轴套与电机轴的配合要选用过渡配合，装配前在电机轴表面涂抹少量润滑脂，既方便装配到位，也能避免长期使用后轴与轴套出现锈蚀抱死的问题。叶轮安装到位后需要做简单的动平衡校验，由于是小型塑料叶轮，只需要在低速旋转时检查是否有明显的径向跳动，对偏重的位置做微量打磨修正即可，不需要做高精度的动平衡处理，完全能满足小型设备的运行精度要求。

　　这类小型叶轮的应用场景还覆盖了小型水族箱循环泵、笔记本散热辅助风泵、手持迷你吸尘器等产品，结构设计上兼顾了注塑生产的工艺性与实际使用的可靠性，没有多余的复杂结构，开模成本低，量产时的成型周期短，适合小规模批量生产替换使用。针对不同的输送介质，只需要调整塑料本体的材质即可，比如输送弱腐蚀性流体时选用PP材质，输送常温空气时选用普通ABS材质就能满足使用要求，金属轴套部分统一采用铜质或者镀锌铁质材料，兼顾成本与防锈能力。
