卡通风格内河作业船舶结构设计

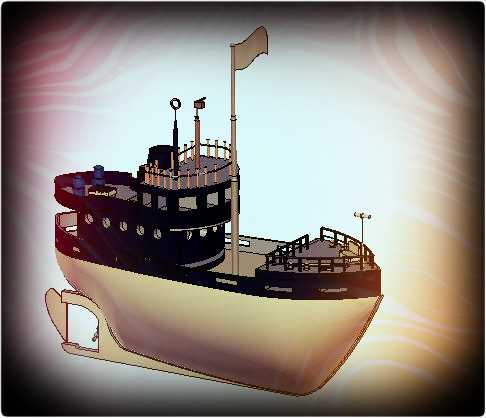

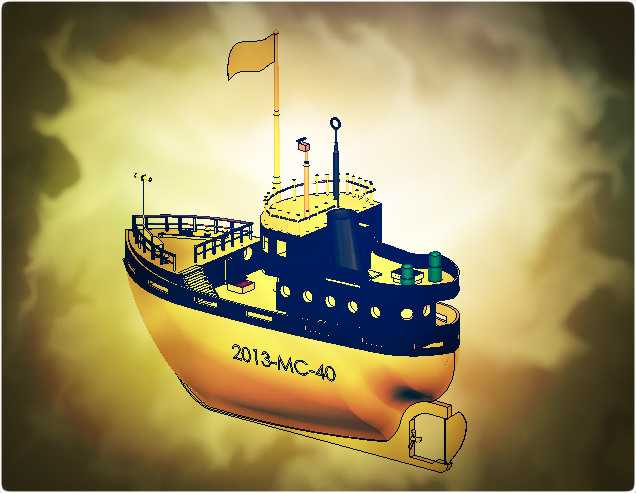

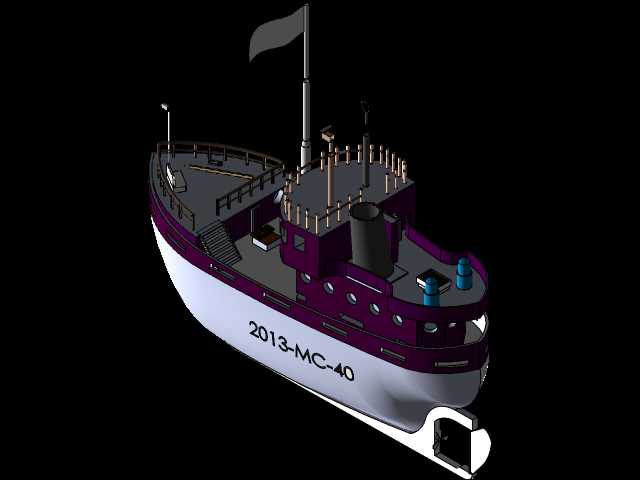

　　做这个船舶三维结构的时候，最先考虑的是内河小型作业船的实际使用场景，这类船型大多承担近岸短途运输、港区辅助作业、水上巡检类任务，不需要远洋船舶的大吨位抗浪结构，反而要兼顾浅水区通行灵活性和上层建筑操作便利性。先从船体线型入手，船首采用前倾式微弧设计，相比直首结构能减少浅水区航行时的首部上浪，同时降低船首与水面漂浮杂物的碰撞冲击力，船底采用平底结合微舭部升高的结构，吃水控制在较小范围，适配内河航道水深变化大、部分航段水深较浅的通行条件，船体中部的平行中体长度占总船长的六成左右，既保证了舱内有效使用空间，也不会因为平行中体过长导致转向时的回转半径过大，影响狭窄航道内的操控性。

　　上层建筑的布置完全围绕作业需求展开，驾驶室设置在船体中部靠前位置，这个位置能让驾驶人员同时观察到船首作业区域和船尾的系泊、拖带区域，驾驶室四周采用连续开窗设计，窗台下沿距离甲板高度控制在1.1米，既避免航行时水花溅入驾驶室内，也能保证驾驶人员坐姿状态下的视野无遮挡，驾驶室顶部设置了独立的桅杆结构，桅杆上集成了航行灯安装位、信号旗悬挂杆、简易气象传感器支架，不需要额外增设附属支架就能满足内河航行的信号标识要求，桅杆底部做了加厚法兰连接结构，能抵抗内河航行时遇到的横风载荷，避免桅杆出现共振晃动。

　　甲板区域的设计重点考虑作业安全性，船首和船尾的作业区域都设置了高度1.05米的防护栏杆，栏杆采用间隔120mm的竖杆结构，防止作业人员意外落水，同时不会遮挡作业时的视线，甲板表面做了防滑纹理的结构预留，后期实际生产时可以直接在对应位置铺设防滑涂层或者防滑钢板，不需要额外做结构改造。驾驶室侧面设置了连通船首和船尾的人行通道，通道宽度留足0.8米，满足单人携带作业工具通行的空间需求，通道边缘同样设置了低矮的防护坎，防止工具意外滑落至水面。

　　船体尾部预留了动力系统安装空间，可适配小型舷内外机或者电力推进系统，推进器安装位置距离船底有150mm的安全距离，避免浅水区航行时推进器触碰河床造成损坏，船尾还设置了两个系缆桩的安装位，桩体高度220mm，能满足多根缆绳同时系泊的需求，也可以承担小型拖带作业时的缆绳固定功能。

　　建模过程中特意简化了非核心结构的曲面复杂度，所有板材连接位置都做了圆角过渡处理，既避免实际生产时的应力集中问题，也让整体造型更偏向简洁的卡通风格，适合作为教学演示模型、场景展示道具使用。整个船体的外形尺寸按照比例缩放后，船长控制在12米级别的话，船宽为3.8米，型深2.1米，所有上层建筑的外轮廓都没有超出船宽范围，靠泊时不会因为上层建筑外凸碰撞码头设施，安装边界上，船体底部是完整的平面结构，放置在展示台架或者运输固定时，不需要额外制作异形支撑座，直接采用平面托架就能完成固定，运输过程中的稳定性也更好。

　　细节部分，驾驶室顶部还预留了小型通风设备的安装位，不需要破坏驾驶室顶部结构就能加装通风装置，改善驾驶室内的空气流通条件，船首位置设置了锚链收纳舱的结构预留，舱盖采用上翻式设计，开启时不会占用甲板作业空间，锚链导出孔距离船首外板有足够的距离，抛锚和起锚时锚链不会摩擦船体外板，减少外板的磨损。船体内部的舱室划分按照功能做了简易分隔，驾驶室下方是设备舱，可以放置电源、通讯类设备，船中位置是储物舱，可存放作业工具和应急物资，船尾位置是动力舱，和其他舱室之间做了隔断结构预留，可加装隔音隔热材料，降低动力系统运行时对驾驶室的噪音和震动影响。
