开架式水下观测作业航行器结构设计

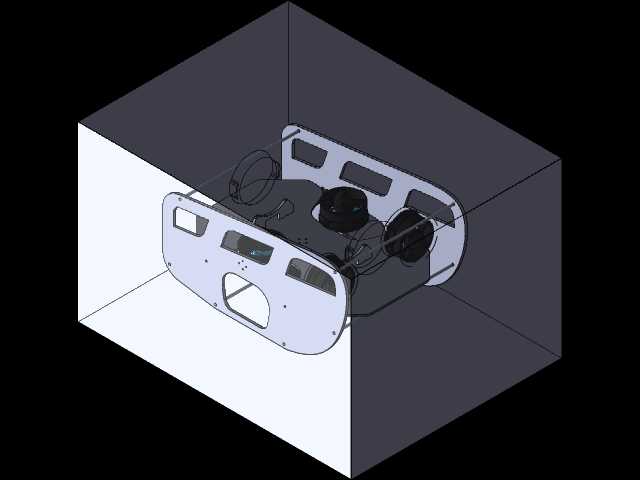

　　这款水下航行器采用开架式承载结构设计，核心框架选用轻量化高强度板材加工成型，框架两侧预留对称的推进器安装位，可根据作业需求配置不同推力规格的水下推进单元，实现水下多自由度灵活机动，涵盖前进后退、左右侧移、定深悬停、转向调整等常用航行动作，适配近岸浅水域的各类水下作业场景。从实际应用场景来看，这类航行器可承担水下结构目视检测、水产养殖区巡检、水下管线排查、近岸水下考古探查、应急搜救水下搜寻等任务，相比传统人工潜水作业，能突破潜水时长限制、规避水下暗流与复杂环境带来的作业风险，可在水质能见度尚可的0-100米水深区间稳定开展作业。

　　结构设计层面，框架主体采用镂空式布局，一方面最大程度降低设备在水中的航行阻力，减少推进单元的功率损耗，另一方面预留了充足的设备安装空间，可根据作业需求搭载水下摄像头、照明补光灯、水质检测传感器、小型机械抓取臂等拓展载荷，框架上的多组标准化安装孔位，可兼容不同规格的外接设备固定，无需对主体框架做二次打孔修改，降低后续改装的结构强度损耗。设备的电子舱采用密封舱体布局，设置在框架中部靠上位置，尽可能降低航行过程中水流对密封结构的直接冲击，密封舱两端采用法兰式密封结构，配合O型密封圈实现静密封防护，满足水下长期工作的防水要求，舱体内部预留了控制板、电池模块、通信模块的安装位，各模块之间设置隔离固定筋位，避免航行过程中震动导致的模块移位、接线松脱问题。

　　外形尺寸与安装边界方面，整体框架采用近似长方体的布局，长宽高比例适配水下航行的流体特性，横向宽度控制在可通过常规水下狭窄缝隙的尺寸区间，可顺利穿过水下养殖网箱框架间隙、管线之间的狭窄通道，框架边角做圆弧过渡处理，避免航行过程中剐蹭水下障碍物、缠绕水生植物或渔网。推进器采用对称式分布设计，水平方向布置的推进器提供前后航行与转向的动力，垂直方向布置的推进器提供上浮下潜与定深悬停的动力，各推进器的安装支架与主体框架采用可拆卸式连接，维护时可单独拆卸单个推进器进行清理或更换，无需拆解整个主体框架。

　　前端预留的观测窗口位置，可固定水下摄像与照明模组，视角覆盖航行器正前方及侧下方的主要观测区域，避免框架结构遮挡观测视线。框架底部预留了配重安装位，可根据搭载的拓展载荷重量调整配重块的数量与安装位置，保证航行器整体重心与浮心匹配，实现水中的平稳姿态，避免出现航行抬头、栽头或者侧倾的问题。整体结构的连接位置均采用耐腐蚀的标准紧固件，适配淡水及近岸低盐度海水的作业环境，减少长期水下使用带来的锈蚀问题，降低日常维护的工作量。从结构建模的细节来看，所有安装孔位都做了公差匹配设计，板材的折弯角度、连接位的贴合度都经过装配校验，可直接用于后续的结构加工与装配验证，框架的受力薄弱位置做了局部加厚处理，避免吊装或者水下碰撞导致的框架变形。
