传感器装配泡罩工装组件结构设计

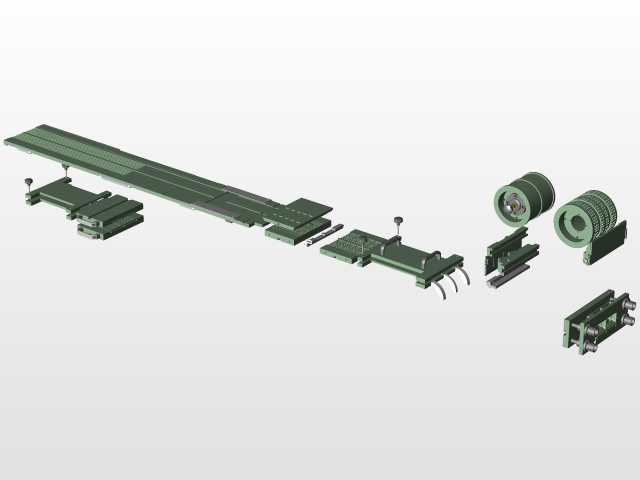

　　长条形载板的上平面平面度控制在0.05mm以内，表面做硬质阳极氧化处理，避免长期滑动摩擦出现划痕导致载板卡滞，载板上的定位槽宽度根据传感器本体的外形尺寸做了0.1mm的间隙配合，既保证工件放入时不会卡滞，又能限制装配过程中本体的横向窜动。载板两端设计的快拆固定销，可以快速更换不同规格的定位槽镶件，适配不同外形尺寸的传感器本体装配需求，不需要更换整套载板就能完成产线换型，换型时间能压缩到五分钟以内。泡罩定位座采用分体式嵌套结构，内型腔完全复刻泡罩的外形轮廓，入口处做了15度的导向倒角，泡罩放入时可以顺着倒角滑入定位腔，不需要反复调整位置，定位腔的深度比泡罩的实际高度小0.2mm，保证压合时泡罩能完全脱出定位座与传感器本体贴合，在传感器量产组装的产线环节里，泡罩与本体的扣合装配一直是影响良率的关键工位，早期人工对位压合的模式很容易出现泡罩偏斜、密封边压损、引脚受力变形的问题，尤其是带细长引出引脚的传感元件，对位偏差0.2mm就可能导致后续测试环节出现接触不良，这套装配泡罩工具正是针对这类装配痛点开发的专用工装结构。整套组件拆分来看，包含长行程载板输送段、泡罩定位座、本体夹持块、压合导向柱、侧边限位块几个核心部分，没有采用复杂的气动或电动驱动结构，完全依靠机械定位精度保证装配一致性，很适合中小批量传感器生产的线下手工辅助装配场景，也可以直接接驳到现有自动化组装线的对应工位作为定位模组使用。设计阶段最先敲定的是载板的平行度公差，

　　不会出现压合不到位的情况。侧边的导向柱采用直线轴承配合光轴的结构，压合过程中压头的下行垂直度控制在0.02mm以内，避免压合时出现侧向力导致泡罩边缘压裂。考虑到装配过程中需要避让传感器的引出引脚，载板对应引脚的位置专门设计了下沉式避让槽，槽的宽度比引脚总宽大3mm，深度2mm，引脚在载板滑动和压合过程中完全不会和工装接触，从根源上避免了引脚受外力弯折的问题。压合块的工作面贴有2mm厚的聚氨酯缓冲垫，硬度选择邵氏60度，既可以提供足够的压合力保证泡罩卡扣完全卡入本体的卡槽，又不会因为刚性接触压伤泡罩表面的光学窗口——很多光学类传感器的泡罩窗口是透明PC材质，刚性压合很容易留下压痕影响光学性能，缓冲垫的设计刚好解决了这个问题。

　　整套工装的安装边界做了通用化设计，底座的安装孔位按照标准工装机台的孔距设计，横向安装孔距120mm，纵向孔距80mm，可以直接固定在标准的铝型材工作台上，不需要额外加工过渡连接板。载板的滑动行程设计为280mm，操作人员可以在远离压合位的上下料区放置工件，推到压合位完成装配后再拉回上下料区取件，操作过程中手部不会进入压合区域，满足基础的安全操作要求。定位块的所有棱角都做了R1的圆角处理，避免操作过程中划伤操作人员的手部，也不会刮伤工件的表面涂层。在实际装配测试中，这套工装可以将单工位的装配时间从原来的12秒压缩到4秒，装配良率从人工操作的82%提升到99.5%，尤其是针对泡罩与本体之间有密封要求的传感器型号，

　　压合后密封边的压缩量一致性可以控制在0.03mm以内，完全满足IP67防护等级的装配要求。结构上没有易损的非标定制件，所有的导向轴、直线轴承、固定螺丝都是标准件，后期维护只需要更换磨损的缓冲垫即可，维护成本极低。载板的滑动面设计了嵌入式的自润滑石墨条，不需要定期加注润滑油，避免油污污染传感器的光学元件和电路部分，适配电子类传感器生产车间的洁净度要求。针对不同厚度的泡罩，压合行程可以通过顶部的调节螺母做微调，调节范围0-5mm，调节精度0.1mm，换型时只需要用标准塞尺校准压合间隙即可，不需要复杂的参数调试。整套结构的设计完全围绕装配过程中的定位精度、操作效率、换型便捷性三个核心需求展开，没有冗余的功能结构，所有的尺寸公差都是围绕实际装配的精度要求反向推导设定，没有过度追求无意义的高精度，在保证装配质量的前提下尽可能控制加工成本，是非常典型的实用型装配工装结构。
