四型腔传感器封装压合模具结构设计

　　这套四型腔压缩模主要面向小型柱状传感器的封装压合工序，在传感器量产线的封装段承担核心成型功能，区别于普通单型腔压模，四腔同步作业的结构能直接将单循环压合产能提升三倍以上，适配中小批量传感器生产的节拍需求。从实际产线适配场景来看，这类压模通常安装在台式小吨位压力机的工作台面，上下模分别通过压板螺栓固定在压力机的滑块与工作台T型槽内，不需要额外定制模座，适配车间现有通用压装设备的安装接口，换模时仅需松开压板螺栓即可完成拆装，单副模具换型时间可控制在二十分钟以内，适合多规格传感器共线生产的柔性作业需求。

　　模具的核心功能是完成传感器外壳与内部感应元件的压合封装，压合过程中依靠上下模的精准合模导向，保证每个型腔内的传感器受压均匀，不会出现偏压导致的内部元件错位、外壳变形问题。设计时首先考虑了传感器工件的定位基准：每个型腔对应一套独立的工件定位槽，定位槽的尺寸公差按照工件外壳的实测尺寸做了0.02mm的间隙配合，既能保证工件放入时顺畅无卡滞，又能限制压合过程中工件的径向窜动，避免压合后传感器的同轴度超差。上下模之间设置了四个对称布置的导柱导套结构，导柱采用滑动配合公差，合模时导柱先进入导套完成导向，再进行型腔的压合作业，合模导向精度可控制在0.01mm以内，完全满足传感器封装的位置精度要求。

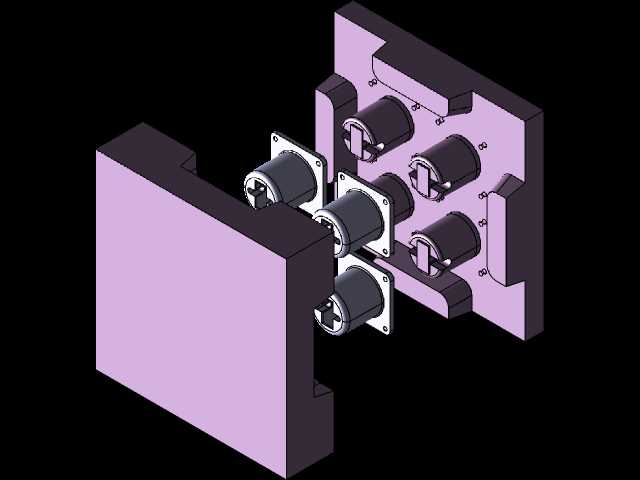

　　从结构布局来看，四个型腔采用2×2的矩阵式排布，相邻型腔之间的间距预留了足够的取件空间，作业人员可以使用真空吸笔或者镊子快速完成上下料，不会因为型腔间距过小出现取件磕碰相邻工件的问题。模架主体采用组合式结构，上下模板为45号钢调质处理，型腔镶件采用合金工具钢淬火处理，硬度达到HRC52-56，既保证了模架的整体刚性，又让易磨损的型腔部位具备足够的耐磨性，长期压合作业下型腔不会出现塌陷、拉毛问题，镶件采用螺钉与销钉固定在模板上，后续如果需要适配其他规格的传感器，仅需更换对应型腔镶件即可，不需要重新制作整套模架，大幅降低了后续的工装改造成本。

　　安装边界方面，整套模具的闭合高度控制在180mm，最大开模行程120mm，适配工作台面尺寸不小于300mm×250mm的通用压力机，上下模板的安装孔位按照通用压力机的T型槽间距做了长圆孔设计，可适配不同孔距的压力机安装需求，不需要额外加工转接板。压合面的平行度在装配时做了刮研处理，合模后上下模型腔面的平行度误差不超过0.02mm/100mm，保证四个型腔的压合深度一致，压合后的传感器外壳端面齐平度符合装配要求，不会出现个别工件压合过深或者压合不到位的情况。

　　在实际使用场景中，这套压模除了承担传感器的封装压合外，也可适配同外形尺寸的小型柱状电子元件的压装作业，只需要更换对应尺寸的型腔镶件即可快速切换用途。模具的排气结构做了隐性设计，在每个型腔的侧面预留了0.01mm的排气间隙，压合过程中型腔内的空气可以顺着间隙排出，不会因为困气导致压合时出现工件弹跳、压合不实的问题。脱模结构采用简单的顶杆顶出设计，开模后顶杆在压力机下顶缸的作用下将压合完成的工件从型腔内顶出，顶杆的位置布置在工件的非功能面，顶出过程不会在传感器外壳表面留下明显顶痕，满足传感器成品的外观质量要求。整套结构没有采用复杂的抽芯、侧分型结构，整体结构简单可靠，日常维护仅需要定期给导柱导套加注润滑脂、检查型腔表面是否有异物即可，维护成本极低，适合车间一线长期连续作业使用。
