机加工用螺杆传动式台虎钳结构设计

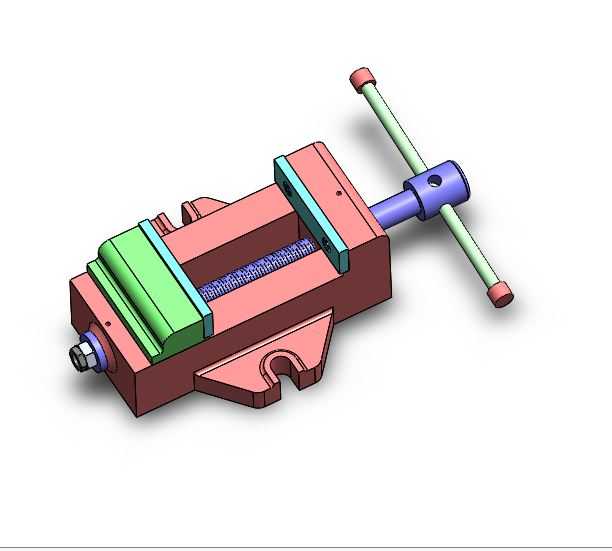

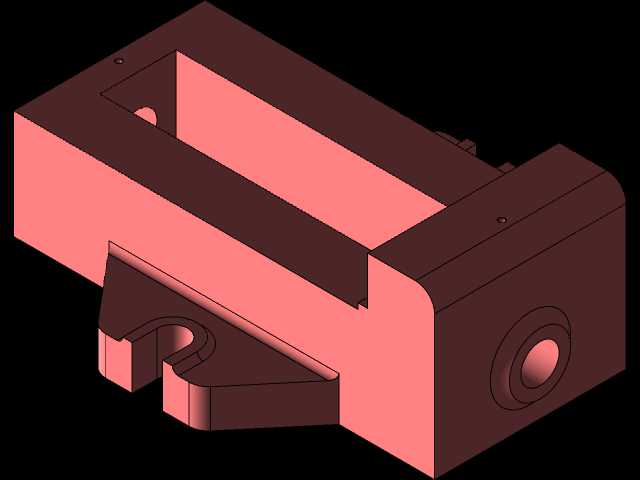

　　这款台虎钳是面向钳工工位、小型机加工工位设计的通用夹持工装，日常在台式钻床工位、轻型铣床工位、手工修配工位都能见到这类结构的应用，核心作用是在加工作业过程中稳定固定工件，避免工件受切削力、锉削力作用出现位移，保障加工精度与作业安全。从结构组成来看，整套装置包含固定钳身、活动钳身、传动螺杆、钳口护板、操作摇杆、安装底座几个核心部分，固定钳身与底座为一体化铸造成型结构，底座预留的两个弧形安装槽是安装定位的核心边界，安装时可通过T型螺栓穿过槽位，将整个台虎钳锁紧在工作台台面上，弧形槽的设计允许钳身在一定角度范围内回转调整，适配不同角度的加工需求，常规同规格台虎钳的钳口宽度多在100-150mm区间，

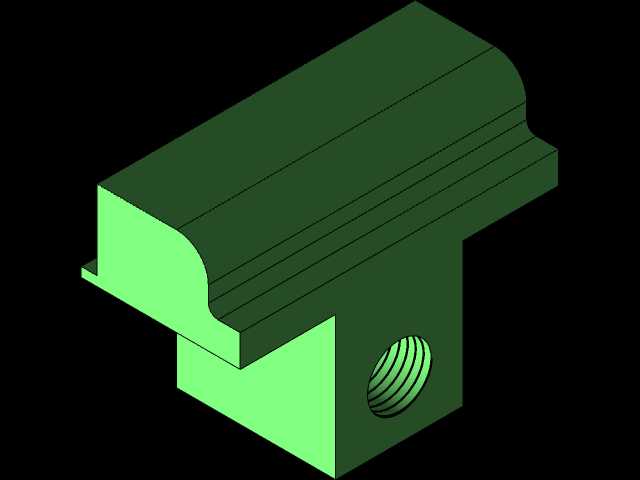

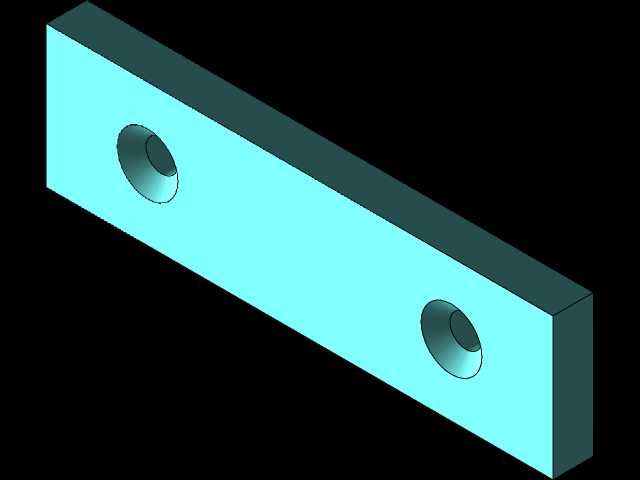

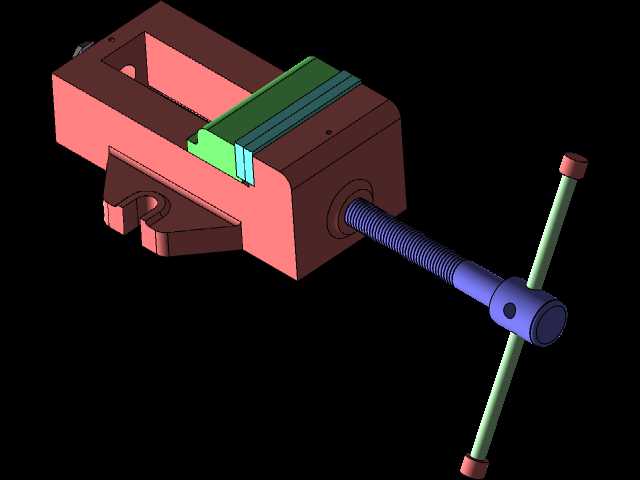

　　最大开口量可匹配同宽度范围内的规则或异形工件夹持，整体安装后突出工作台面的高度控制在120mm以内，不会过多占用工位垂直操作空间。传动部分采用梯形螺杆传动结构，螺杆一端与固定钳身的支撑端做轴向定位，仅保留回转自由度，与活动钳身配合的螺母段嵌入活动钳身内部，转动摇杆时螺杆回转带动活动钳身沿钳身的导向导轨做直线往复运动，实现钳口的开合动作，梯形螺纹的自锁特性可以保证夹持工件后不会因切削振动出现松脱，无需额外增加锁紧结构就能维持足够的夹持力。钳口位置安装有可拆卸的淬硬钢护板，护板表面加工有交叉网纹，增大与工件接触的摩擦力，避免夹持过程中工件打滑，护板通过沉头螺钉固定在钳身上，长期使用磨损后可直接拆卸更换，无需更换整个钳身，降低维护成本。

　　操作摇杆采用穿装式结构，穿过螺杆端部的通孔，两端加装防滑堵头，作业时可根据需要的夹紧力调整摇杆的施力臂长度，需要大夹紧力时可在摇杆一端加套管增大力矩，日常轻量夹持时直接单手扳动摇杆即可完成操作。设计过程中需要重点控制钳身导向面的配合间隙，间隙过大会导致活动钳身夹持时出现上翘，影响夹持精度，间隙过小则会增大螺杆传动的阻力，操作费力，常规设计中导向面的配合公差控制在H8/f7区间，既能保证活动钳身移动顺畅，又能将夹持偏摆量控制在0.05mm以内。固定钳身的导轨面做了加厚处理，承受夹持反力的位置设置有加强筋，避免长期大夹持力作用下钳身出现变形，底座的安装面加工有定位止口，与工作台面贴合时能保证钳身的水平度，减少安装调校的工作量。

　　在实际应用场景中，这类台虎钳除了承担常规的金属件锉削、锯切、钻孔作业的工件固定，还可以配合不同的软钳口附件，夹持有色金属件、薄壁件、塑料件等易夹伤工件，更换V型钳口附件后还可以稳定夹持轴类、管类零件，适配多类型的小型加工作业需求。整套结构没有复杂的传动组件，零件加工工艺性好，钳身采用铸铁材料铸造后时效处理，再进行导轨面、螺杆安装孔的机加工，能有效降低长期使用的变形量，螺杆、摇杆等受力零件采用45号钢调质处理，表面硬度达到HB220-250，具备足够的抗扭、抗弯强度，钳口护板采用45号钢淬火处理，硬度达到HRC45-50，耐磨性能满足高频次作业的使用需求。
