可兼顾铣削与3D打印的微型数控加工设备

　　在桌面级加工场景里，不少创客、小批量试制团队都面临空间有限、加工需求多元的痛点，这款微型数控设备的设计初衷，就是在极小的占地范围内，同时覆盖软金属、工程塑料的轻载铣削加工，以及熔融沉积类3D打印的功能需求，不用在桌面摆放两台独立设备，能大幅压缩小型工作室、教学实验室的设备占用空间。从结构布局来看，设备采用框架式龙门结构，底座为整体围合式型材框架，没有多余的外伸结构，安装边界控制在桌面级设备的常规尺寸范围内，放置在常规600mm深度的工作台面上即可完成固定，不需要额外预留过多的后侧、侧方操作空间，日常操作时所有运动轴的行程都在框架内部完成，不会出现运动部件超出底座边界的情况，能有效避免操作过程中的剐蹭风险。

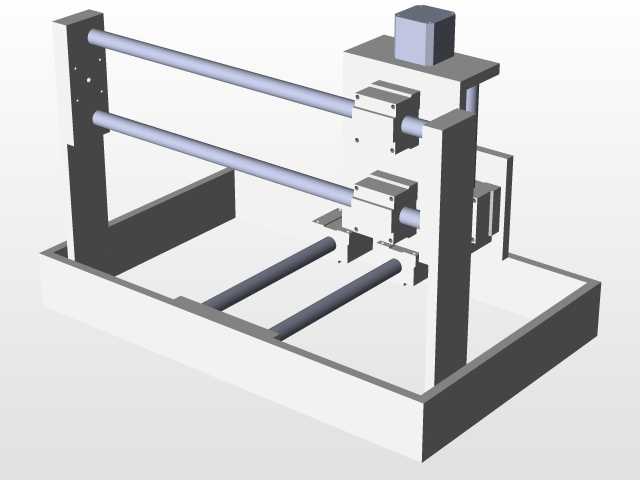

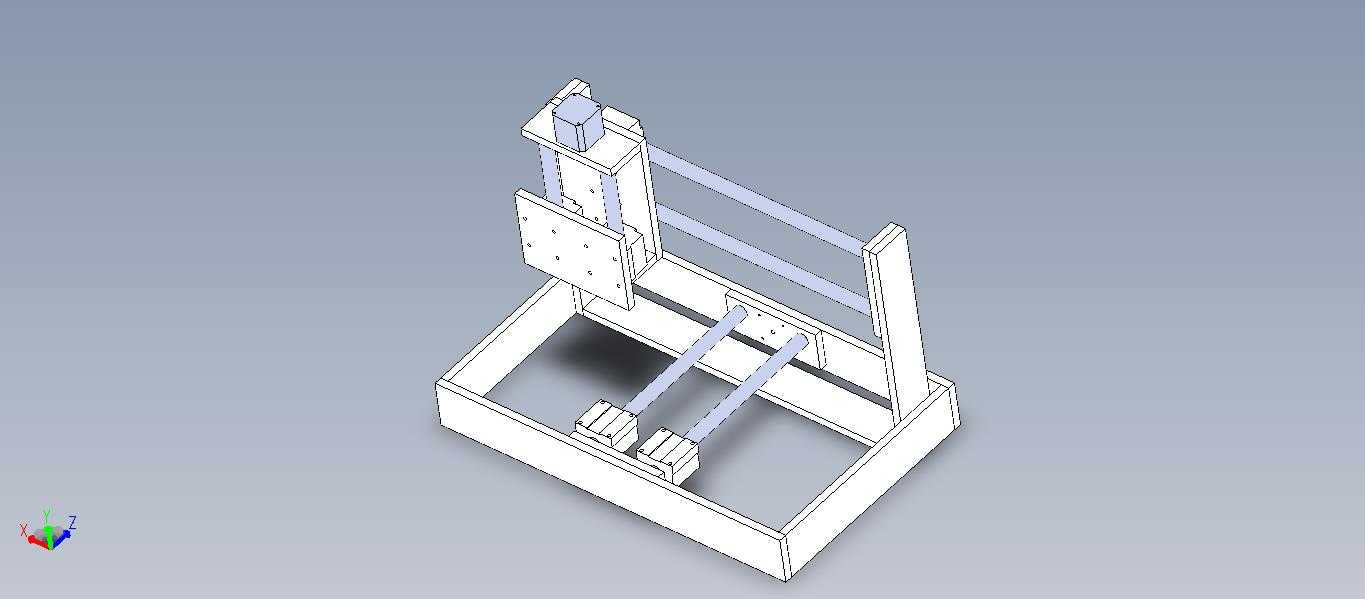

　　设备的运动轴采用十字滑台叠加Z轴升降的布局，X轴传动组件布置在底座平面，负责承载加工平台的前后往复运动，两根平行的传动导轨对称布置，能保证平台运动过程中的受力均匀，即使加工过程中承受一定的切削反力，也不会出现单侧偏移的问题；Y轴组件布置在龙门横梁位置，带动Z轴安装板完成左右方向的进给，Z轴滑台垂直布置在Y轴滑块上，可根据加工头的类型调整升降行程，不管是装夹铣削主轴还是3D打印挤出头，都能通过调整Z轴的初始安装位置，匹配对应的加工焦距或者切削高度。

　　从功能适配的角度来说，这套结构在设计时就预留了多类执行端的安装接口，Z轴滑台的安装板采用标准孔位布局，不需要额外做转接件改造，就能快速更换铣削主轴或者3D打印挤出组件，切换功能时只需要重新校准Z轴原点，不需要对整机结构做拆解调整。铣削模式下，设备可针对铝、铜等软质金属，以及ABS、亚克力、代木等非金属材料做平面铣削、钻孔、简单轮廓雕刻加工，适合做小型零件的打样试制，比如传感器安装支架、小型传动件的单件加工，不需要启动大型工业机床，就能快速完成零件加工，大幅缩短小零件的试制周期；切换到3D打印模式时，只需要更换挤出头组件，就能完成常规PLA、ABS等耗材的熔融沉积成型，可直接打印设备自身的部分非金属结构件，实现一定程度的自我复制，也适合做结构验证件的快速制作。

　　设计过程中，所有零件的安装孔位、配合尺寸都做了统一的公差匹配，框架部分采用标准铝型材拼接，不需要定制特殊截面的型材，加工时只需要按照图纸要求的长度切割型材，再完成端面攻丝即可组装，降低了零件的加工门槛；传动部分采用标准直线导轨搭配丝杆传动，没有采用非标定制的传动部件，后期维护更换配件时，直接采购标准件就能完成替换，不需要单独开模制作备件。设备的走线槽全部隐藏在框架型材的槽位内部，外部没有裸露的拖链或者明线，既避免了加工过程中切屑、灰尘落到线缆上造成磨损，也让整机的外观更加整洁，日常清理台面时不会被线缆勾挂。

　　从安装调试的角度来说，整机的组装不需要专用的工装夹具，所有连接部位都设计了定位止口，组装时只需要按照图纸顺序依次拼接框架、安装导轨、固定传动组件，就能保证各轴的垂直度和平行度要求，不需要做复杂的刮研校准，即使是具备基础机械组装能力的从业者，也能按照零件图纸完成整机组装。各轴的限位开关安装位置都预留了调节余量，可根据实际组装后的行程偏差微调限位位置，避免出现运动超程撞机的问题。在实际使用场景中，这类设备既可以作为职业院校机电一体化、数控加工专业的教学实训设备，让学生直观理解数控设备的结构组成、运动原理，也可以作为个人创客、小型研发团队的桌面加工工具，完成小型零件的快速试制，不需要占用大型机床的加工排期，就能快速验证设计方案的可行性。
