立式等离子数控裁切机架结构设计

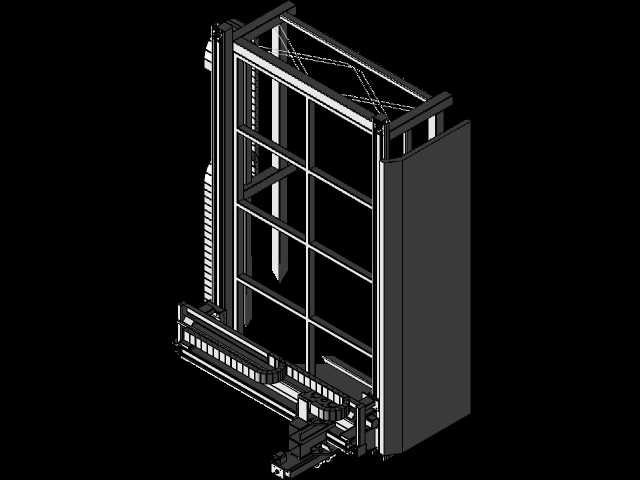

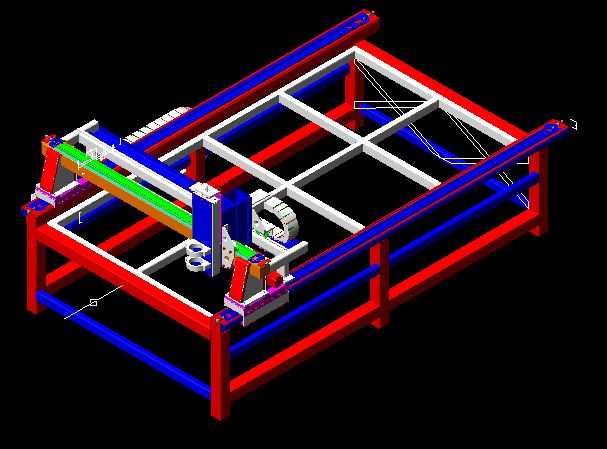

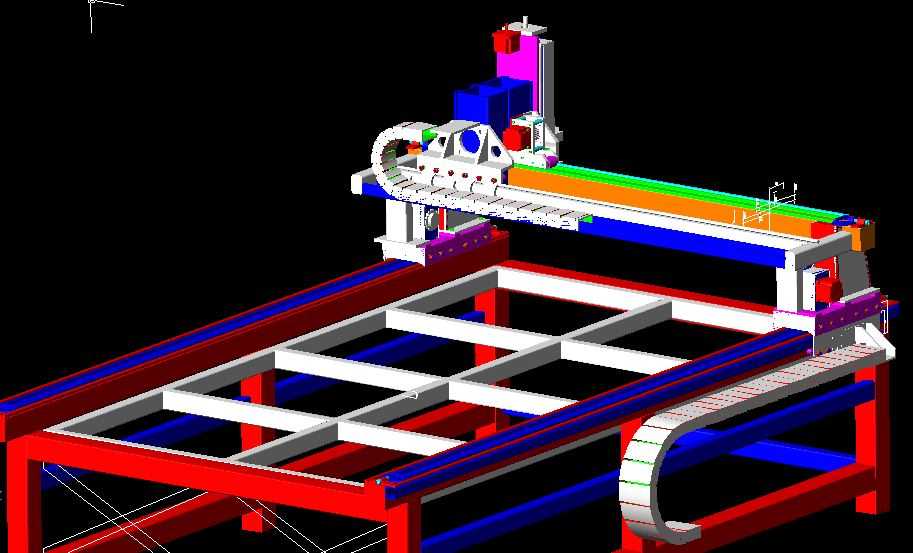

　　这套立式等离子数控裁切设备的机架结构，主要面向中小型金属板材加工车间的批量裁切作业场景，适配广告标识制作、钣金件下料、五金零件粗加工等常见生产环节，区别于传统卧式等离子裁切设备的大占地特性，立式结构能够充分利用车间垂直空间，减少地面占用面积，适合厂房面积有限的加工点位布设。从结构设计逻辑来看，整体采用方通型材拼接的框架式承载结构，左侧设置双列直线导轨安装位，用于搭载等离子割炬的纵向移动滑座，导轨安装面预留了铣削加工余量的安装基准面，能够保证后期装配时的直线度公差控制在每米0.1mm以内，避免滑座运行出现卡顿或者裁切轨迹偏移的问题。框架中部的格栅式承托结构，采用等距排布的横向支撑条，支撑条表面做了耐高温防粘处理的安装槽位，

　　既能够承托待加工的金属板材，又可以让等离子裁切产生的高温熔渣顺利下落，避免熔渣堆积在承托面上影响板材放置的平整度，同时格栅间距经过反复校核，既不会因为间距过大导致薄板裁切时出现塌陷变形，也不会因为间距过小导致熔渣排出不畅增加后期清理工作量。设备右侧设置整面的立式防护挡板，挡板采用折弯成型的钢板结构，与主框架采用螺栓可拆卸连接，一方面能够阻挡等离子裁切过程中产生的弧光飞溅、高温熔渣向设备操作侧反向溅射，保护操作人员的作业安全，另一方面挡板内侧预留了抽风除尘管道的安装接口，可对接车间集中除尘系统，将裁切产生的金属烟尘直接抽排处理，改善车间作业环境。底部的横向底座采用加厚矩形管焊接成型，底座上分布有多个可调脚杯的安装螺孔，

　　可根据车间地面的平整度调整设备整体水平度，保证框架整体的垂直度满足运行要求，避免因为地面倾斜导致滑座运行负载不均、导轨偏磨的问题。从安装边界尺寸来看，这套机架整体宽度控制在1.8米范围内，高度适配常规3米以下的车间层高，纵向深度不超过1.2米，安装时只需要预留后侧0.3米的除尘管道布设空间、前侧1米的操作上下料空间即可完成点位布设，不需要对车间原有布局做大幅调整。在结构强度校核阶段，针对滑座高速移动时的动态负载、板材放置时的静态载荷都做了对应的加强设计，框架的斜向加强筋布置在受力集中的上角位置，能够抵消滑座移动到高位时产生的倾覆力矩，避免设备运行过程中出现晃动，保证裁切轨迹的精度。框架上的所有型材拼接位置都预留了定位销孔，

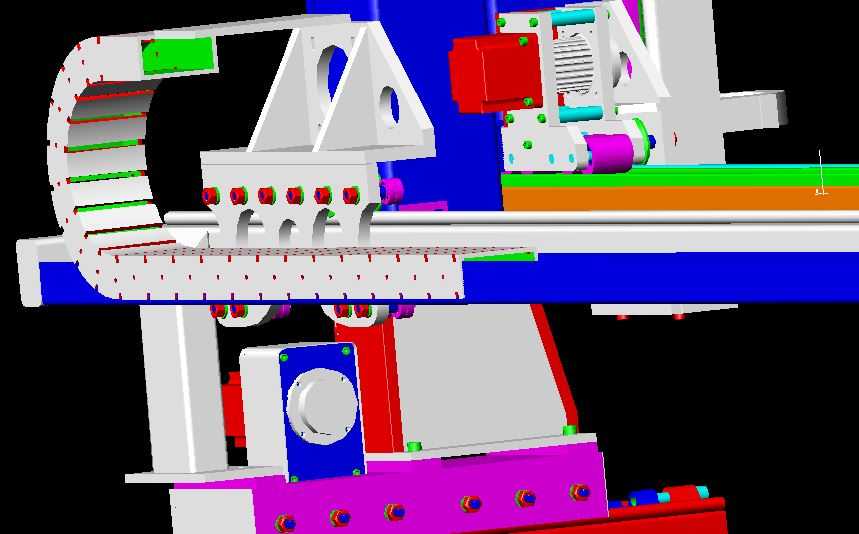

　　装配时可以通过定位销快速完成各部件的对位，减少现场装配的调整工作量，后期维护时也能够快速拆解更换受损的部件，不需要对整体框架做大规模拆卸。不同于常见的台式等离子裁切设备，这套立式结构的上下料操作采用侧方取放的模式，操作人员不需要俯身放置大尺寸板材，能够降低长时间上下料的劳动强度，尤其是针对1mm到6mm厚度的不锈钢、碳钢薄板裁切作业，立式结构的板材倚靠定位方式，能够快速完成板材的靠位对齐，减少板材定位的辅助时间，提升单批次加工的作业效率。导轨安装侧的拖链槽采用一体化折弯结构，能够容纳等离子割炬的供电线缆、气路管路、信号控制线，拖链运行的弯曲半径经过匹配校核，避免管路出现过度弯折导致气路不畅或者线缆折损的问题，所有线缆和管路的固定点位都预留了减震垫安装位，能够降低滑座高速移动时产生的震动对管路连接稳定性的影响。
