多工位同步钻孔齿轮传动钻组结构

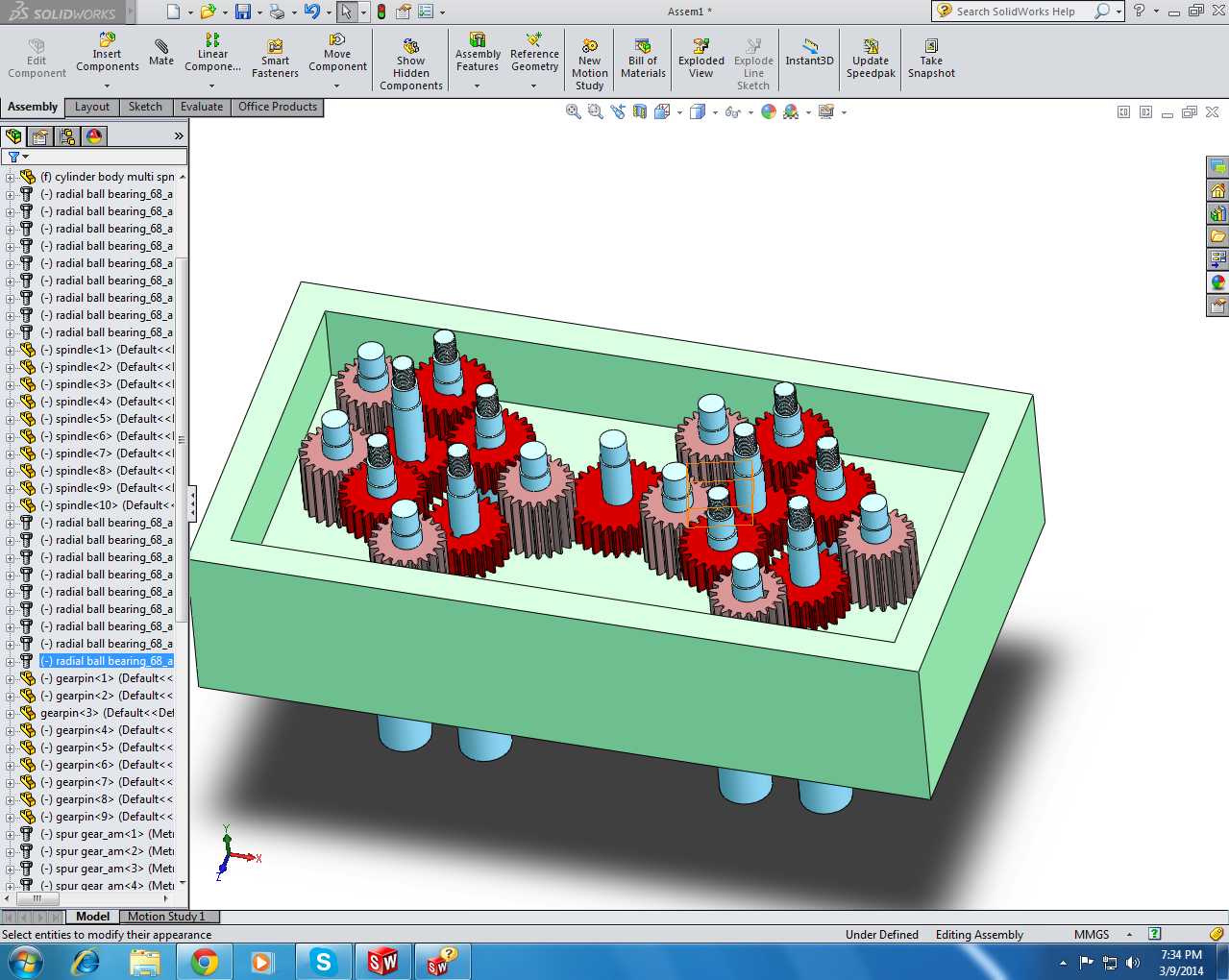

　　在批量零部件的孔加工工序中，单轴钻床逐孔加工的效率瓶颈一直是产线提效的核心痛点，尤其是法兰、阀板、小型壳体类零件上呈阵列分布的同规格孔系，反复定位、逐次进给的加工模式不仅耗时久，多次装夹带来的位置度误差也很难稳定控制在公差带内，这套多轴钻轮系结构正是针对这类加工场景开发的专用执行机构。整套传动结构集成在开放式的箱型安装基座内，基座采用整体式铣削加工成型，侧壁预留的轴承安装孔位一次装夹加工完成，从根源上保证各传动轴的平行度公差，避免齿轮啮合过程中出现偏载、卡滞的问题，基座底部的伸出轴端用于和设备的主轴动力端连接，输入的扭矩通过基座内部的齿轮啮合分流到各个输出钻轴上，不需要额外布置多组动力源，大幅压缩了机构的整体占用空间。

　　轮系的排布完全匹配待加工零件的孔位坐标，设计阶段先根据工件的孔位分布确定各输出轴的中心距，再匹配对应模数、齿数的传动齿轮，保证所有输出轴的转速、转向完全一致，进给过程中所有钻头同步接触工件、同步完成钻削，一次进给动作就能完成十个孔的加工作业，相比单轴加工的效率提升可以达到数倍，同时因为所有钻轴的相对位置完全由齿轮啮合的中心距固定，不需要每次加工前重新找正孔位，加工出的孔位位置度一致性远高于逐孔加工的工艺方案。齿轮选型上统一采用直齿圆柱齿轮传动，相比斜齿轮这类结构，直齿轮的轴向力几乎可以忽略，不需要额外设置推力轴承承受轴向载荷，简化了轴系的支撑结构，也降低了日常维护的复杂度，齿轮和轴之间采用平键连接传递扭矩，

　　输出轴的下端预留标准的钻夹头安装锥面，可以直接装夹标准规格的直柄麻花钻，不需要定制专用刀具，适配车间现有常规刀具库存，降低生产配套成本。安装边界方面，整套轮系的基座外形为规整长方体，安装时可以直接通过基座侧壁的连接螺孔固定在钻床的进给滑台上，不需要设计复杂的转接工装，输入轴的轴心和设备主轴轴心重合，动力传递过程中不会产生额外的偏载力矩，设备运行的稳定性更有保障。实际应用中，这套结构可以直接适配现有的立式钻床、摇臂钻床的安装接口，不需要对原有设备做大规模改造，小批量生产时也可以搭配手动进给滑台作为独立的钻孔工装使用，针对不同孔位分布的工件，只需要更换对应排布的齿轮组和输出轴组件，基座和动力输入部分可以通用，

　　进一步压缩了多品种小批量生产的工装投入成本。轴系的支撑部分采用深沟球轴承作为转动支撑，轴承内圈和轴颈采用过渡配合，外圈和基座安装孔采用间隙配合加顶丝固定的方式，装配时可以灵活调整各轴的啮合间隙，避免齿轮侧隙过大导致的传动回差，也能防止侧隙过小导致的齿轮运转发热、磨损加剧问题，每个输出轴的下端都设置有防尘密封结构，阻挡钻削过程中产生的铁屑、切削液进入基座内部污染齿轮啮合面，延长齿轮和轴承的使用寿命。设计过程中特意将所有齿轮的齿顶圆和基座内壁预留足够的安全间隙，避免加工误差累积导致齿轮运转时和基座发生剐蹭，同时基座上部预留有润滑油加注空间，日常维护时可以定期加注润滑脂覆盖齿轮啮合面，降低齿轮传动过程中的磨损，整套结构没有复杂的异形零件，所有齿轮、轴、轴承都是标准工业件，加工和采购成本都处于较低水平，非常适合中小机加工企业的批量孔加工工序升级使用。
