带碳收集功能的烟气净化控制塔结构

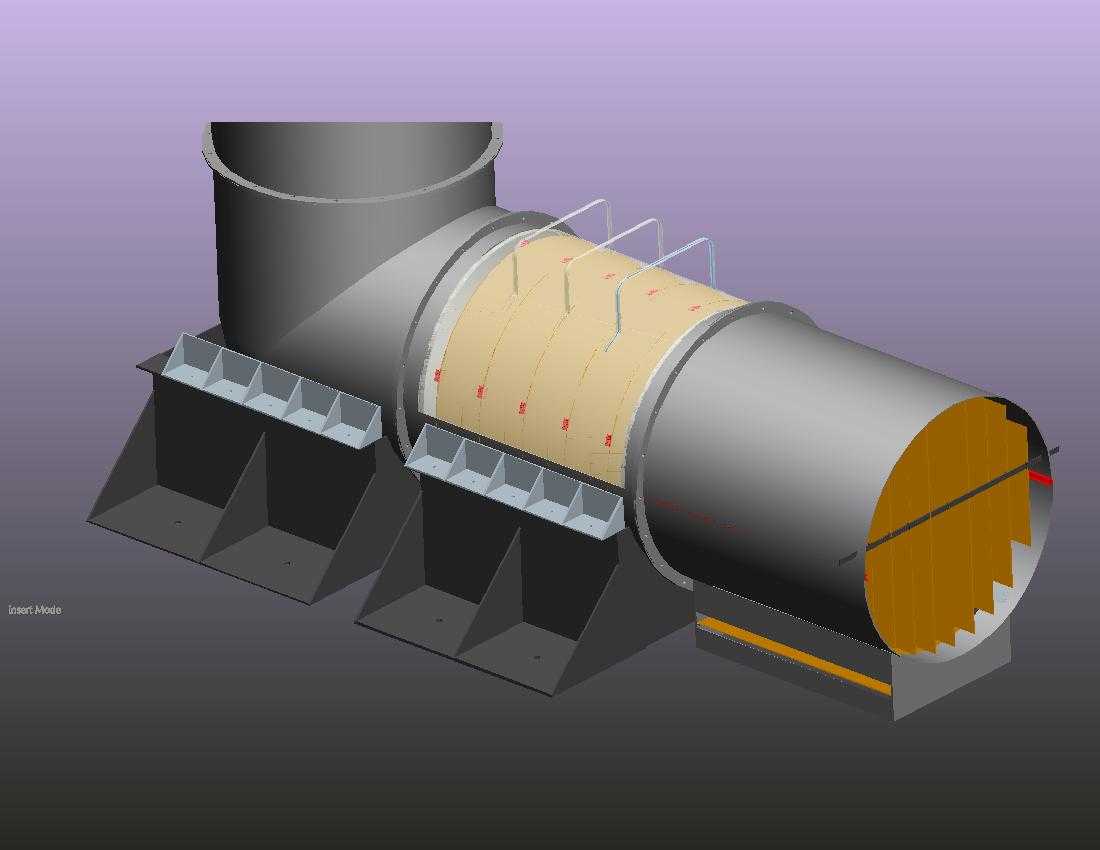

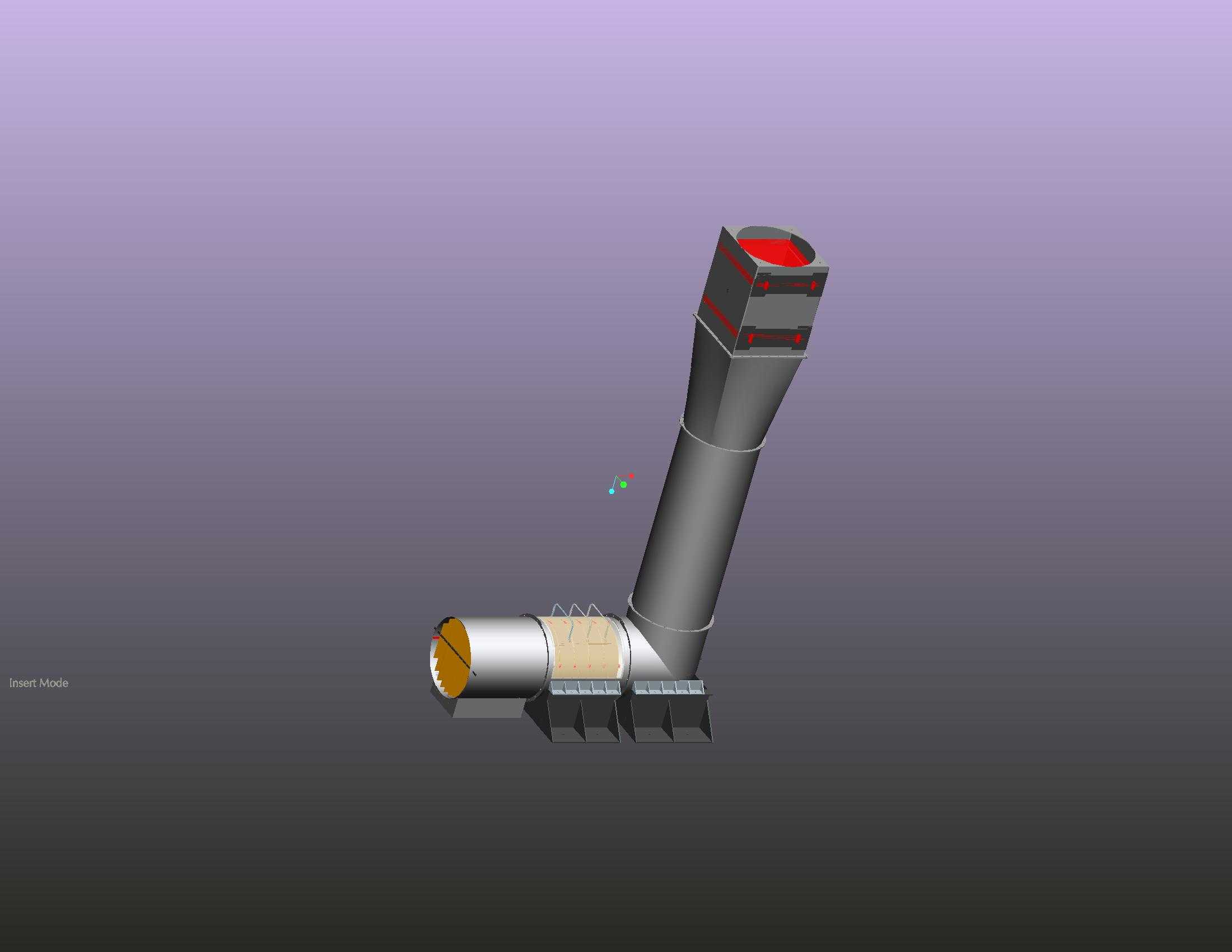

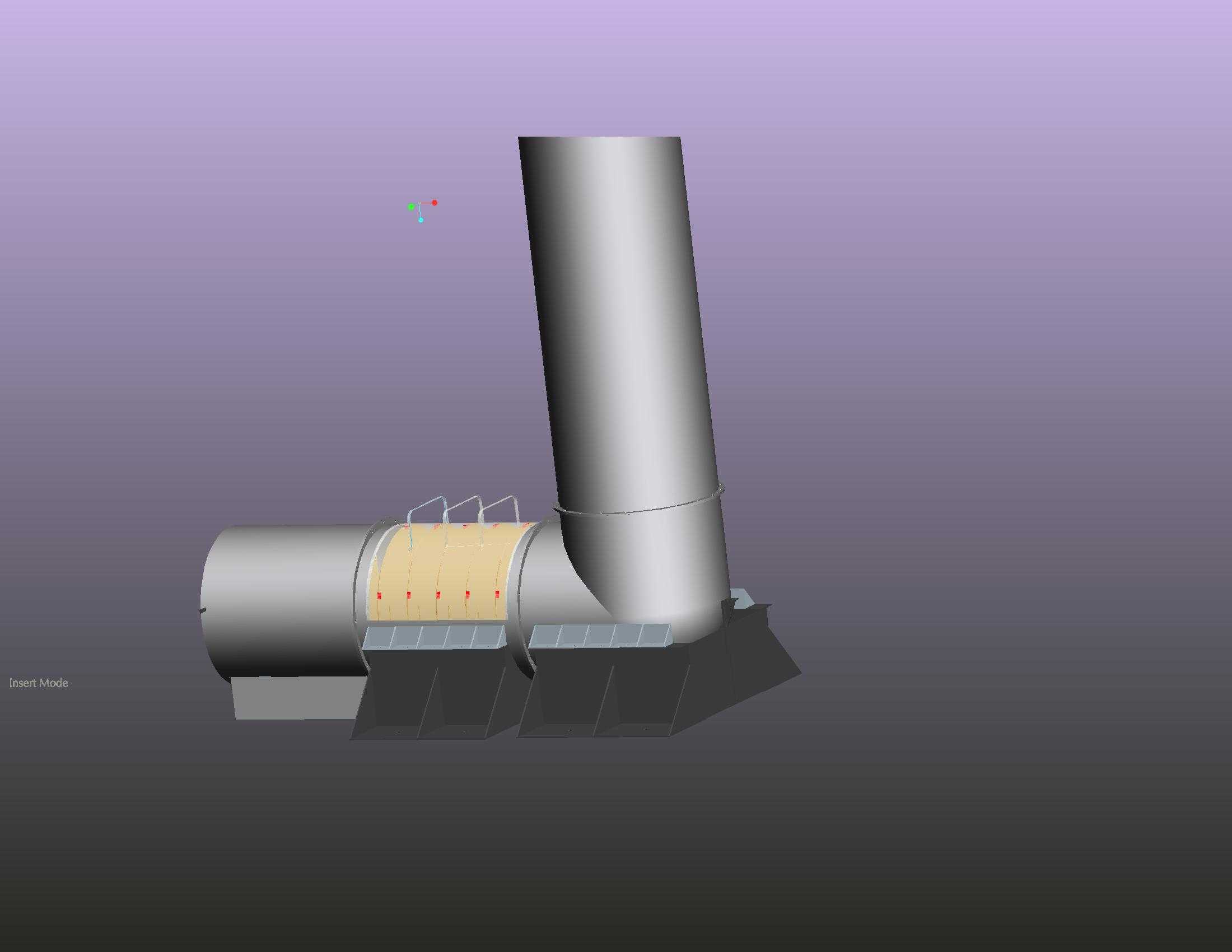

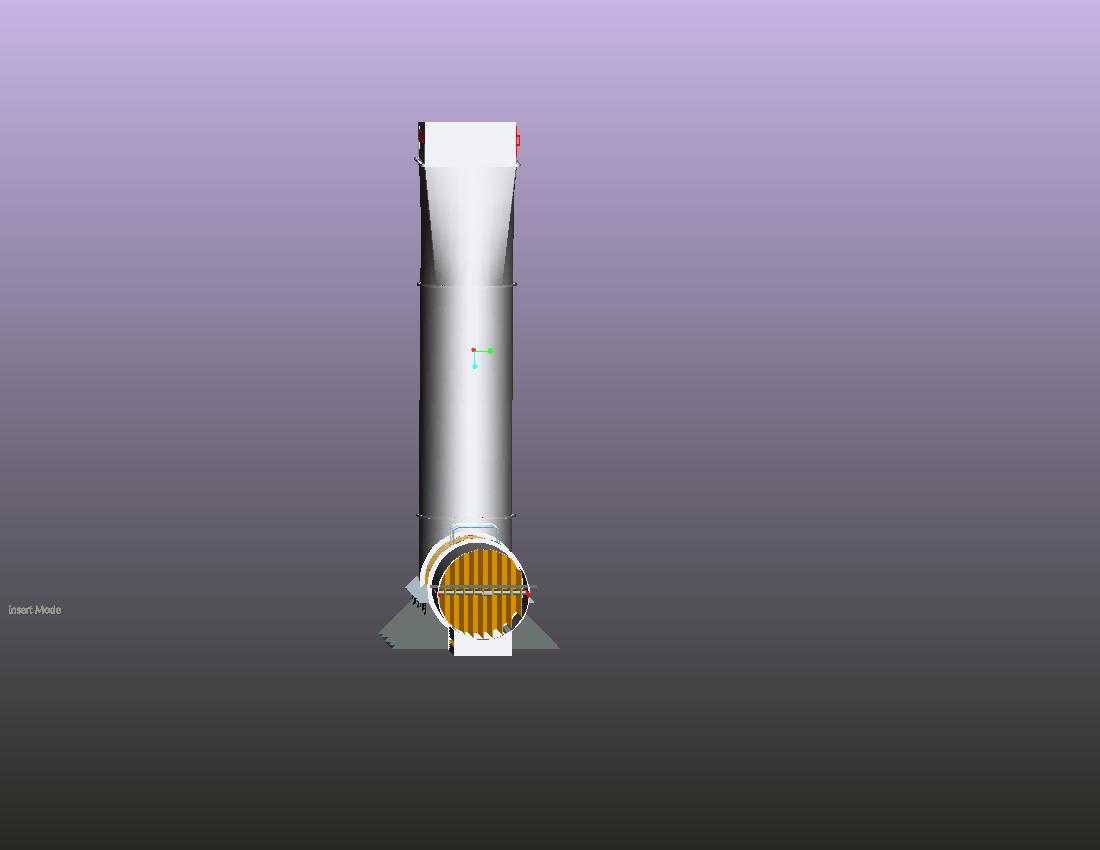

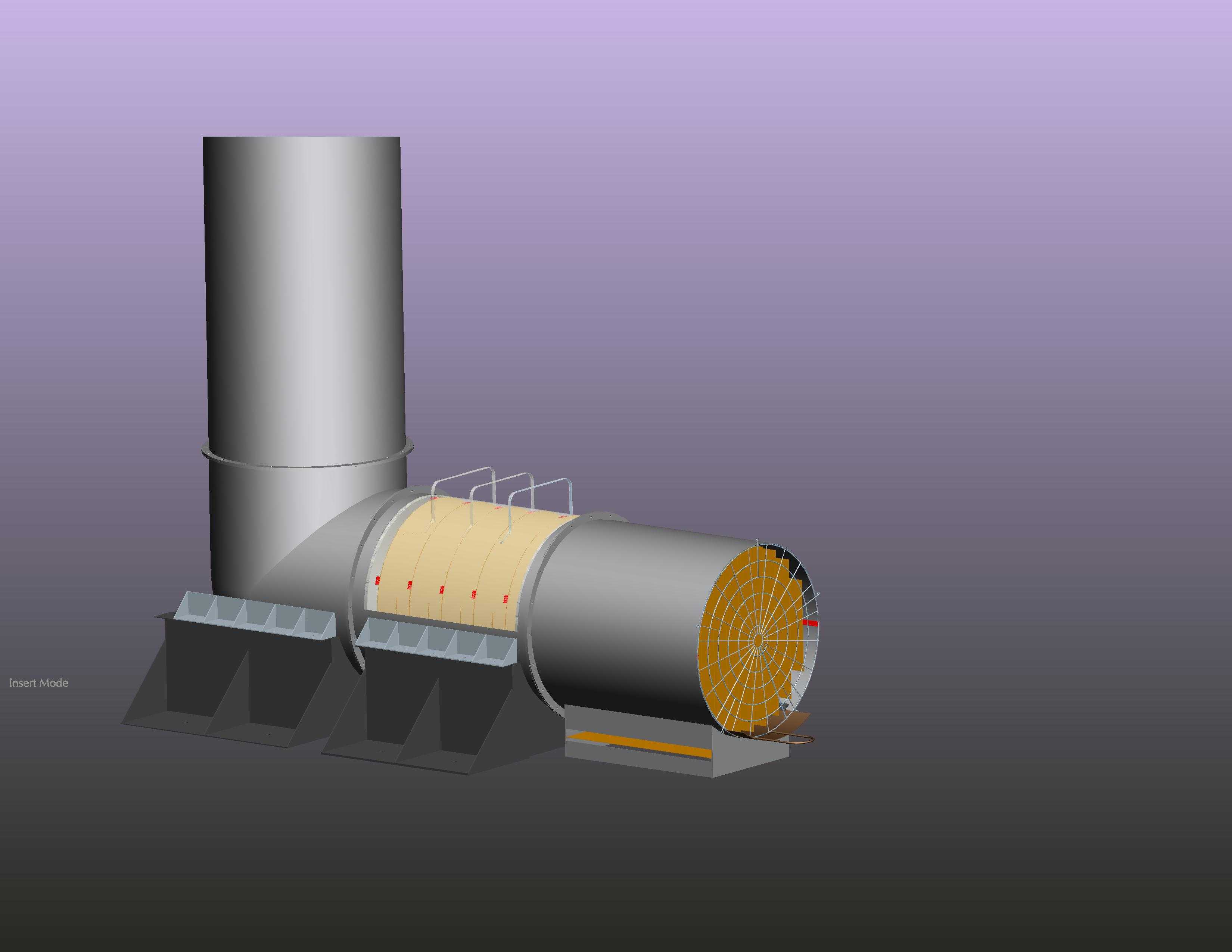

　　在工业废气治理、厂区低空排放管控的应用场景里，这类集成碳收集模块的烟气控制塔，主要承担含尘含碳烟气的末端净化与碳组分捕集职能，区别于常规只做颗粒物过滤的除尘塔，它在烟气流通路径上增设了碳吸附捕集段，能在烟气外排前完成游离碳粒、气态碳质污染物的截留收集，避免碳质组分直接排入大气造成的碳排放超标与周边空气污染。从结构设计逻辑来看，整套设备采用卧式进气段加斜向立式排气段的组合布局，卧式段作为进气预处理单元，前端设置法兰对接接口，可直接与厂区烟气排放管道、生产设备排气口做硬连接，进气段内部预留了均流腔空间，能让高速涌入的烟气在腔体内完成流速匀化，避免局部流速过快导致后续捕集段负载不均；斜向立式段向上倾斜一定角度布置，

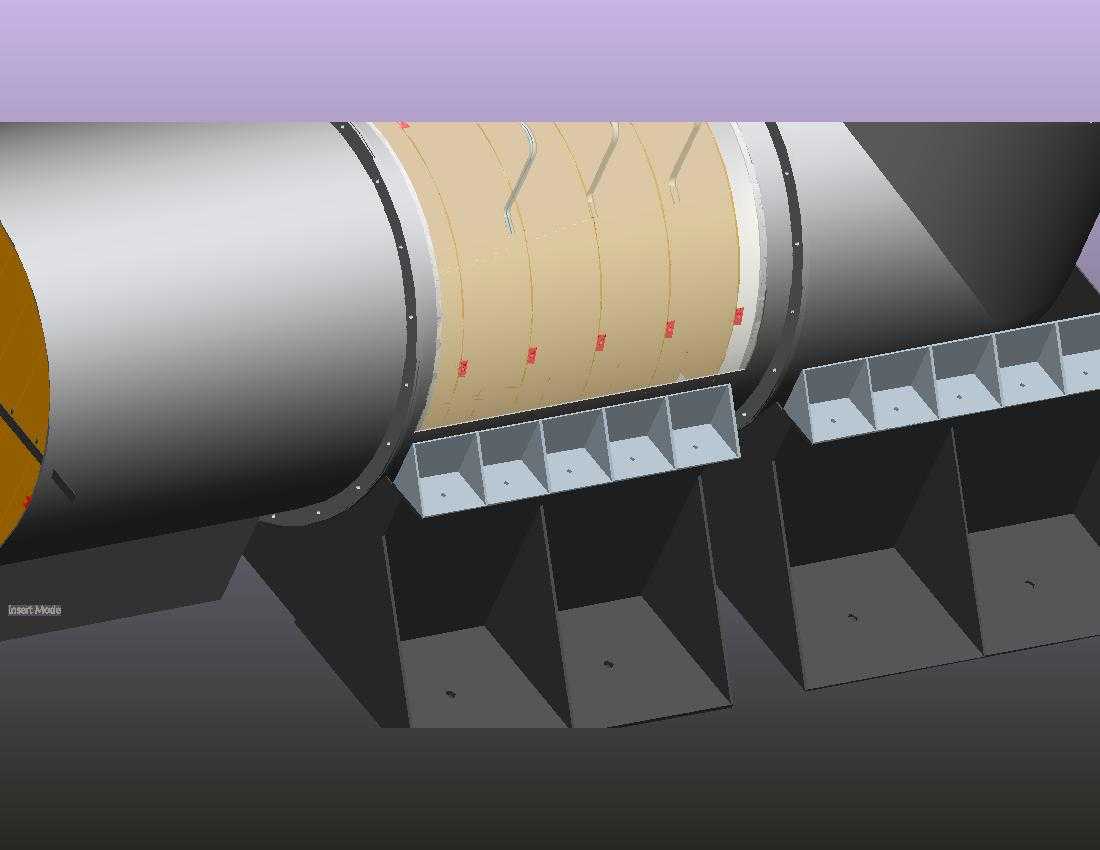

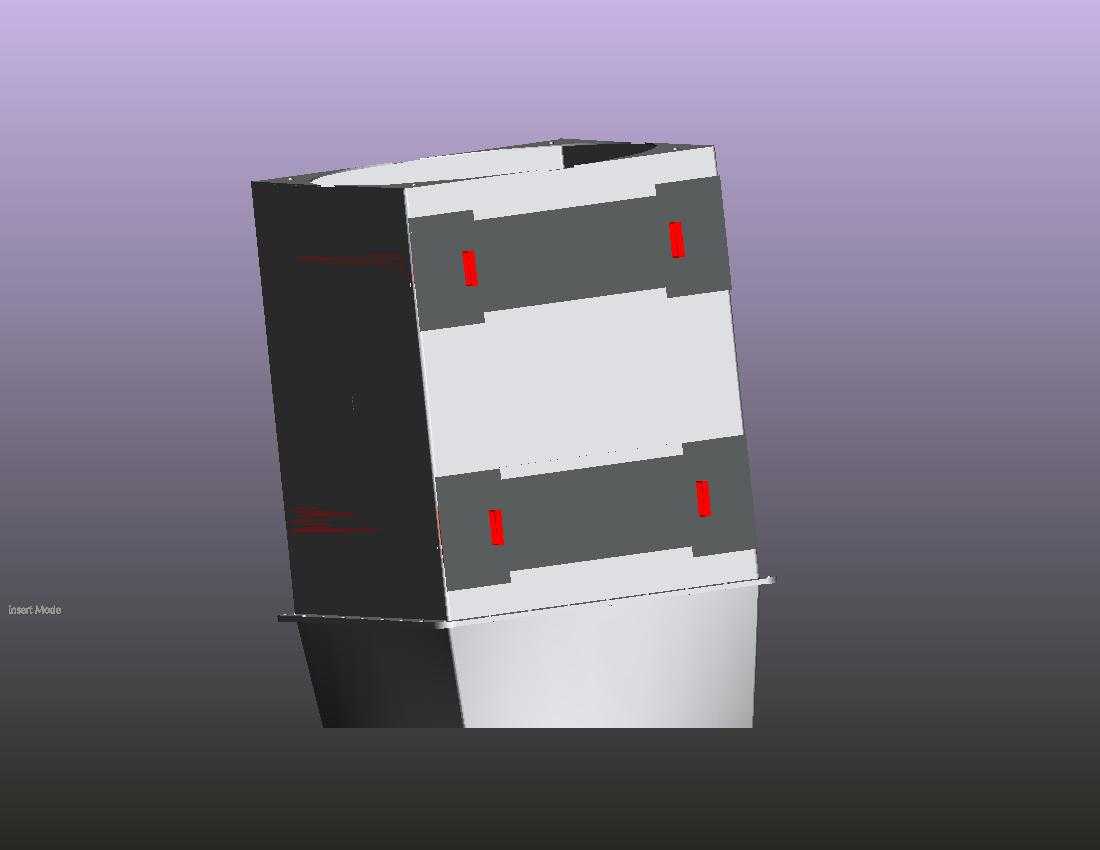

　　一方面可以缩短烟气上升路径的长度，降低烟气流通的风阻损耗，另一方面倾斜结构能让收集到的液态碳凝液顺着内壁回流到下方的集污槽，不需要额外增设回流管路，减少管路堵塞的风险。设备顶部的排气口做了扩口设计，排气端设置防护格栅，既可以避免外界杂物、雨水倒灌进塔体内部，也能让净化后的烟气以更低的流速向外扩散，降低排气口的风噪影响。整套设备的支撑结构采用分体式鞍座设计，卧式段下方设置两组支撑鞍座，鞍座与塔体之间预留了缓冲垫安装位，可适配不同工况下的热胀冷缩位移，立式段与卧式段的连接位置做了加强筋包覆，焊缝位置做圆弧过渡处理，避免长期受烟气冲刷出现应力开裂的问题。从安装边界来看，卧式进气段的轴线高度适配常规厂区排气管道的架设高度，

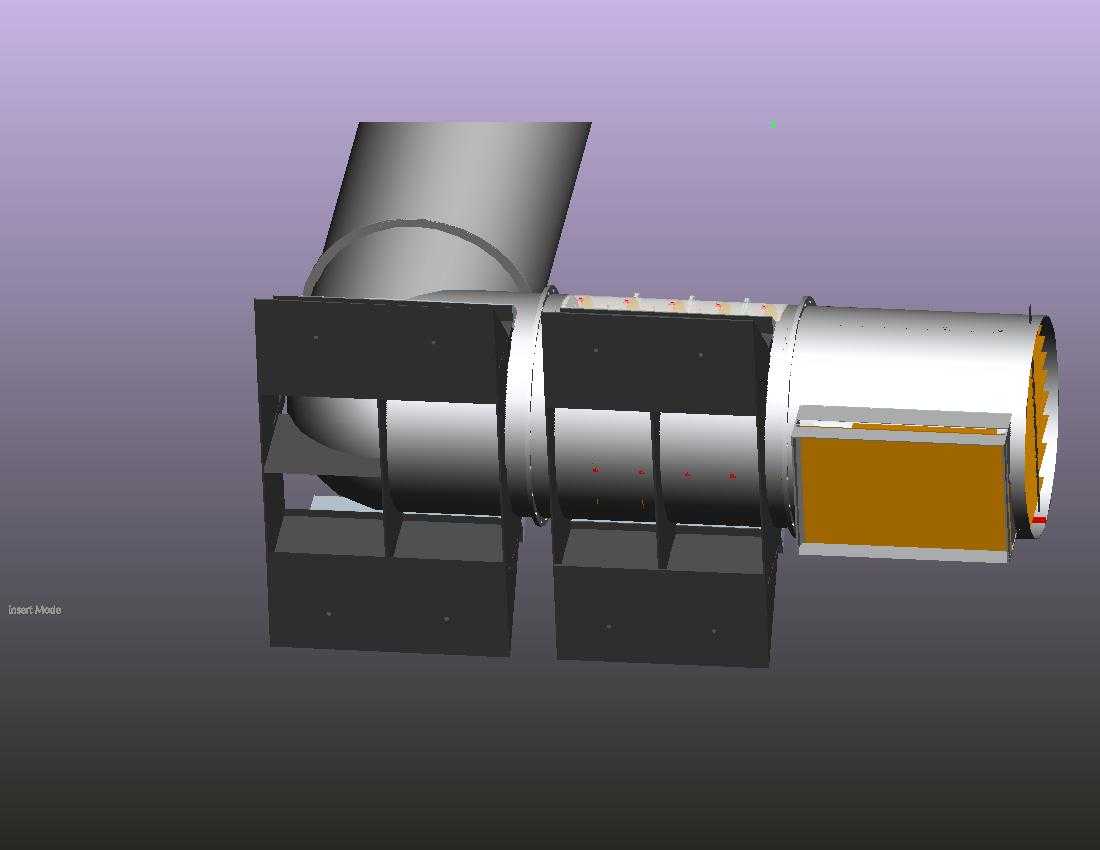

　　不需要额外做过高的支撑台架，安装时只需要保证鞍座的基础水平度误差控制在允许范围内，就能保证塔体的连接密封性；斜向立式段的顶部排气口朝向避开厂区人员通行与操作工位，避免排气直吹人员活动区域。设备的碳收集模块布置在卧式段与立式段的衔接位置，采用抽屉式模块化结构，后期维护时不需要拆解整个塔体，只需要打开侧方的检修门就能抽出收集模块完成碳料清理与组件更换，大幅降低运维的拆装工作量。整套设备的供能系统采用太阳能配套设计，塔体表面预留了光伏板安装支架的固定点位，配套的控制阀门、检测元件都可以通过光伏供电运行，不需要额外铺设长距离的供电线缆，适合在厂区边角、偏远作业点这类供电布线不便的位置部署。在实际工况运行中，烟气从卧式段进入后，

　　先经过初滤段拦截大粒径的烟尘颗粒，之后进入碳收集区域，碳质组分被吸附截留，净化后的烟气顺着斜向塔体上升，最终从顶部排气口排出，整个流道没有直角急转弯结构，风阻系数比常规立式塔更低，配套的引风机功率可以适当降低，减少运行过程中的能耗。塔体的壁厚设计充分考虑了烟气的腐蚀属性，接触烟气的内壁面做了防腐涂层处理，能适配含湿、含弱腐蚀性组分的烟气处理场景，外部则做了耐候涂层处理，可适应户外露天安装的日晒雨淋环境，不需要额外搭建防雨防护棚。
