工业铸造生产线用多视角除砂设备结构

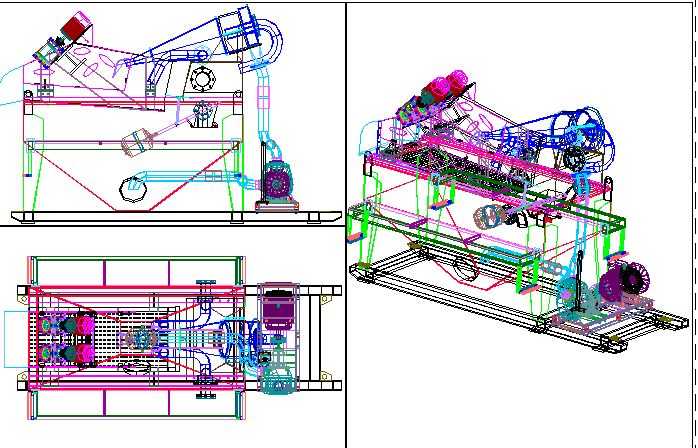

　　在铸造车间的砂处理工段，落砂后的铸件表面附着大量型砂、芯砂残留，传统人工清砂不仅效率低下，作业过程中产生的扬尘还会严重影响车间作业环境，这套除砂设备正是针对该场景开发的专用清砂作业装备，可适配中小型铸铁、铸钢件的批量表面除砂作业，也可用于旧砂回收环节的砂料与金属碎屑分离工序。从结构布局来看，设备采用机架整体焊接成型的底座设计，底部预留了标准的设备安装孔位，可直接通过膨胀螺栓固定在车间硬化地面上，无需额外制作混凝土安装基础，整体安装边界控制在长3.2米、宽1.8米、高2.4米的范围内，不会占用过多车间通道空间，适配多数中小型铸造车间的工位排布需求。设备上部的作业腔体采用倾斜式溜槽设计，待处理铸件或旧砂可通过上部进料口直接送入腔体内部，

　　腔体内布置的多组击打组件配合振动电机的高频激振力，可让附着在铸件表面的型砂快速脱落，同时腔体内部的导流板会引导脱落的砂料沿预设通道下落至下部的筛分单元，筛分单元采用不同目数的筛网分层布置，可将脱落的砂料按照粒径分级，符合回用要求的细砂会通过出料口送入旧砂回收输送系统，粒径过大的砂块、金属碎屑则会从杂料出口排出，避免混入回用砂中影响后续造型工序的砂料性能。设备侧面布置的驱动单元采用独立的电机安装座，与主机架之间设置了橡胶减震垫，可大幅降低设备运行过程中产生的振动传递，避免振动对周边其他精密检测设备造成影响，驱动轴与击打组件之间采用带传动结构，过载时皮带可发生打滑保护核心传动部件不受损坏，日常维护时仅需定期检查皮带张紧度即可，

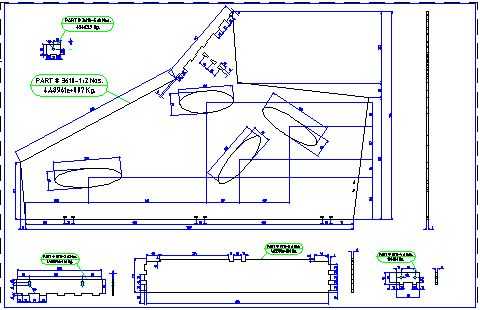

　　维护难度较低。从三维结构的细节设计来看，设备的腔体连接处均设置了密封胶条安装槽，作业时可将腔体完全封闭，配合上部的除尘接口可直接对接车间中央除尘系统，将清砂过程中产生的含尘气体抽出处理，避免粉尘外溢到车间环境中，符合铸造车间的职业健康防护要求。设备的进料口位置设置了可调节的挡料板，可根据待处理铸件的尺寸调整挡料板的开启高度，避免作业过程中铸件从进料口飞出造成安全隐患，下部的出料口位置预留了与输送设备对接的法兰接口，可直接配套皮带输送机或斗式提升机使用，实现除砂、输送工序的连续化作业，无需人工中转物料。在结构设计阶段，针对设备长期接触砂料易磨损的问题，所有与砂料直接接触的腔体内壁、击打臂表面均预留了耐磨衬板的安装位置，

　　后期使用过程中衬板磨损后可直接快速更换，无需对整体机架进行焊补维修，可大幅降低设备的全生命周期维护成本。设备的振动参数经过匹配设计，激振力大小可通过调整振动电机的偏心块角度进行调节，针对不同材质、不同大小的铸件，可灵活调整激振力参数，避免击打力过大造成铸件表面损伤，或是激振力不足导致除砂不彻底的问题。从安装适配性来看，设备的电控箱采用独立壁挂式设计，可安装在设备周边便于操作的墙面上，操作面板上设置了启动、停止、急停按钮以及电流显示表，操作人员可实时观察设备的运行负载情况，设备的所有走线均布置在机架内部的穿线线槽内，外部无裸露线缆，可适应铸造车间多粉尘、多飞溅碎屑的作业环境，避免线缆被磨损造成安全隐患。这套除砂设备的结构设计充分考虑了铸造车间的实际作业工况，没有冗余的复杂结构，所有易损部件均采用快拆式设计，一线操作人员经过简单培训即可完成日常的维护与易损件更换工作，可有效替代传统的人工风铲清砂作业，提升清砂工序的作业效率，同时改善作业区域的环境条件，也可配套在自动化铸造生产线的落砂工位之后，作为整线清砂环节的核心作业设备使用，适配连续化的生产节拍需求。
