自行车动能回收传动机构三维结构

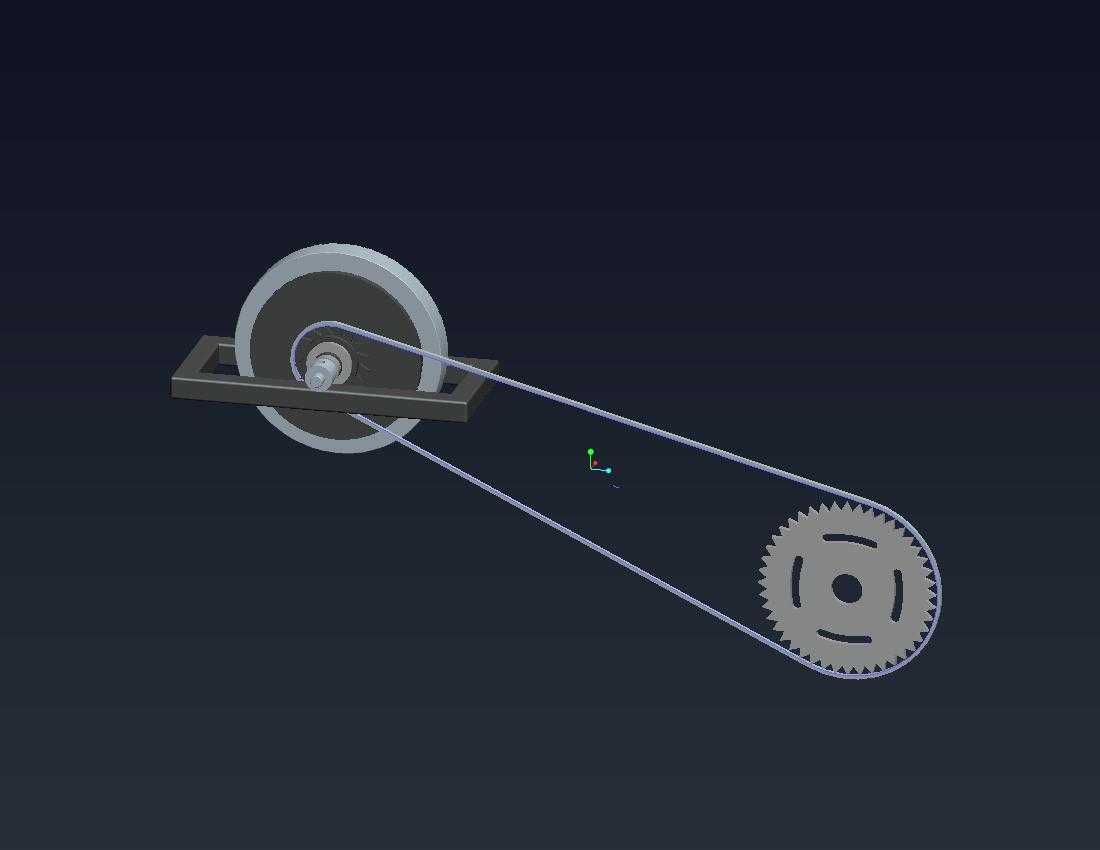

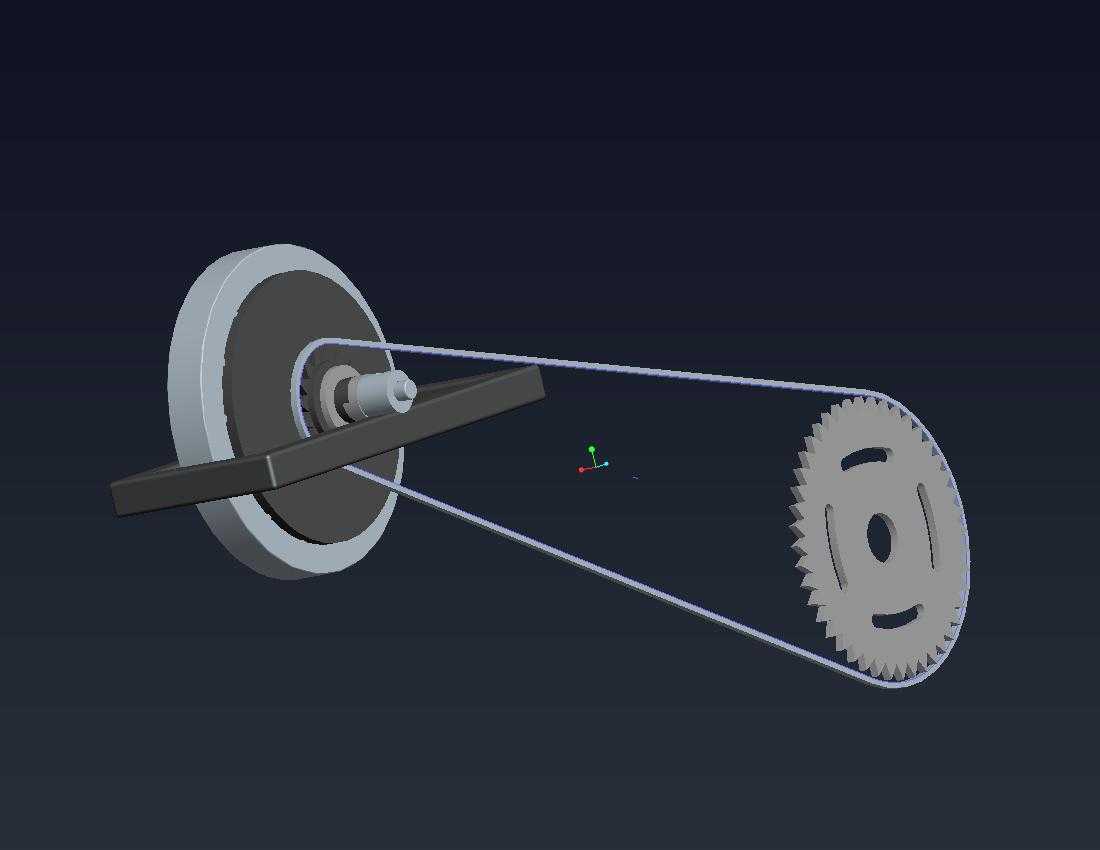

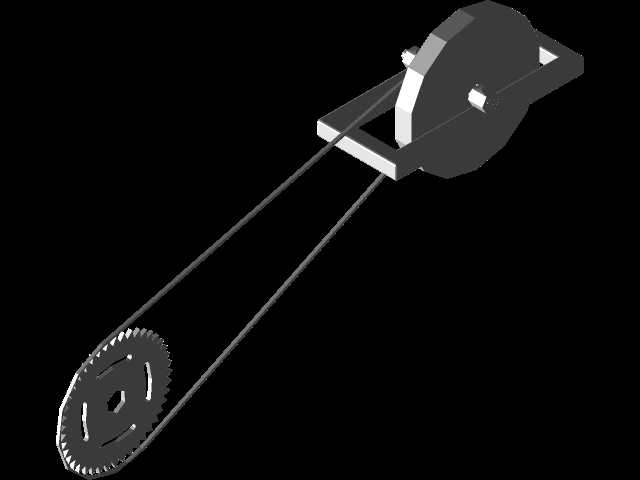

　　这套动能回收传动结构，核心是针对两轮骑行场景下的制动能量浪费问题做的结构落地，日常通勤骑行过程中，频繁的捏刹减速会把已经通过人力做功转化的车轮动能通过摩擦耗散掉，尤其是城市通勤路口多、需要反复启停的路况下，这部分能量的损耗占比能到骑行总输出的两成以上，这套机构就是通过机械结构把制动阶段的车轮动能暂存，在起步或者爬坡阶段再释放辅助驱动，降低骑行者的体力消耗。从结构布局来看，整套机构采用同步带传动作为动力传递路径，一端的大直径带轮连接储能飞轮组件，另一端的链轮对接车轮的动力输出端，带传动的选择是考虑到骑行场景下的传动平稳性，不会像齿轮啮合那样在动力接入瞬间产生明显的冲击打齿，同时同步带的传动比准确，不会出现打滑丢转的问题，

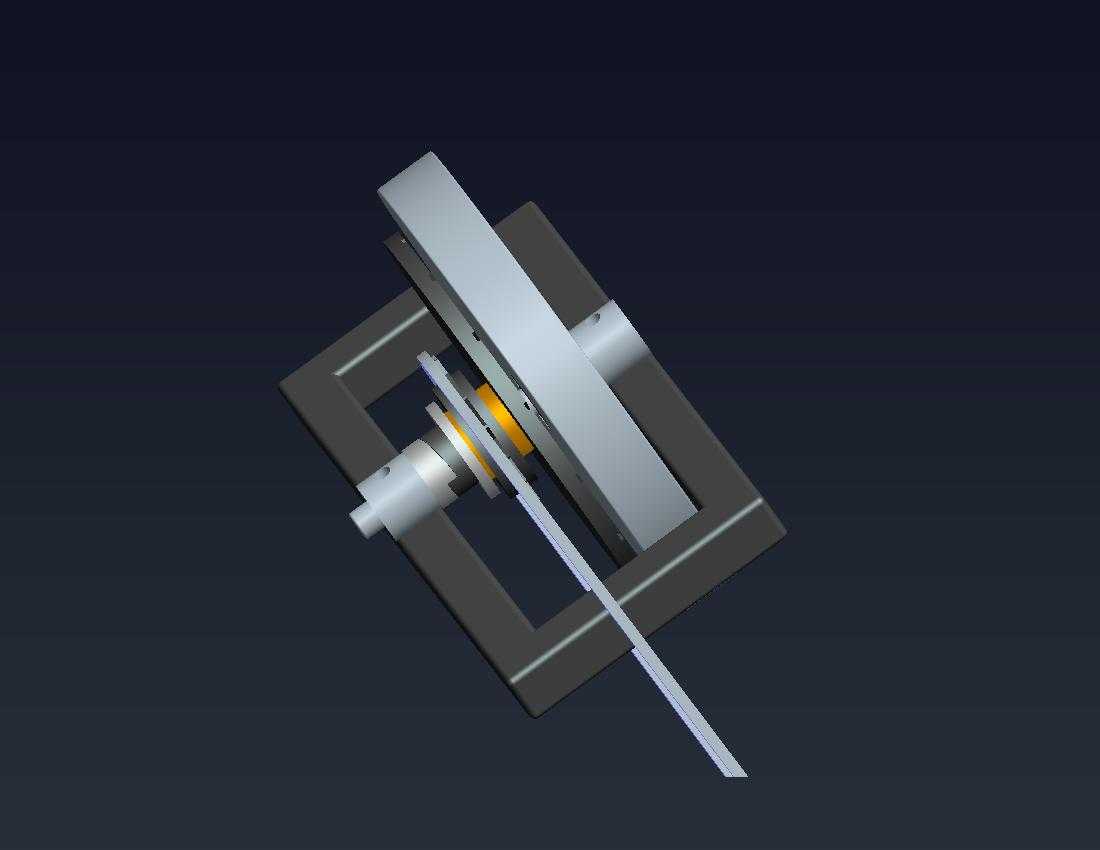

　　能保证动能传递过程中的效率。飞轮部分采用厚轮缘的盘式结构，把质量集中在轮缘位置，在同等重量下能获得更大的转动惯量，储能密度更高，不需要做过大的外形尺寸就能满足短时间储能的需求，飞轮的转轴处做了低摩擦的转动副设计，减少储能阶段的自转损耗，避免存下来的能量被轴系摩擦快速耗散。链轮部分采用标准的自行车链轮齿形，能和常规的自行车链条直接适配，不需要对原车的链条传动部分做大规模改装，安装边界上，整套机构的固定支架采用扁钢折弯成型，支架上预留的安装孔位对应自行车后轴附近的车架安装点，整体外轮廓控制在后轮与座管之间的空隙内，不会超出自行车原有宽度，也不会干涉脚踏的转动行程，不会出现骑行过程中剐蹭裤腿或者碰到辐条的问题。

　　设计过程中特意调整了两个带轮的中心距，同步带的张紧度控制在合理范围，不需要额外加装张紧轮就能保证传动啮合度，减少了额外的零件数量，降低后期维护的复杂度。动力切换的逻辑通过单向离合器实现，制动阶段车轮转速高于飞轮转速时，动力通过同步带传递给飞轮加速，把车轮的动能转化为飞轮的转动动能储存起来，当骑行者需要起步助力或者爬坡加力时，飞轮的转速高于车轮转速，单向离合器锁止，飞轮储存的动能通过同步带、链轮传递回车轮，辅助驱动车辆前进，整个切换过程是纯机械结构自动完成，不需要额外的电控系统或者手动操作，可靠性更高，也不会增加电路部分的重量和故障点。从实际使用的场景适配来看，这套结构不仅可以用在普通通勤自行车上，也能适配折叠车、

　　城市电助力车的辅助动能回收，不需要改动原车的主传动结构，只需要在后轴位置加装固定支架就能完成装配，整体重量控制在合理范围，不会给骑行增加过多的负重。结构上的细节处理还包括飞轮外侧的防护间隙，轮缘和支架之间预留了足够的安全距离，即使骑行过程中带轮出现轻微的窜动，也不会出现轮缘摩擦支架的问题，同步带的走线避开了车架的尖锐棱角，避免长期骑行过程中皮带被棱角磨损断裂。链轮的齿部做了倒角处理，和链条啮合的时候能更顺畅，不会出现卡链、掉链的问题，转轴部分的润滑脂留存槽设计，能保证长期使用过程中转动副的润滑状态，减少保养频次。
