经典菱形车架通勤代步自行车结构设计

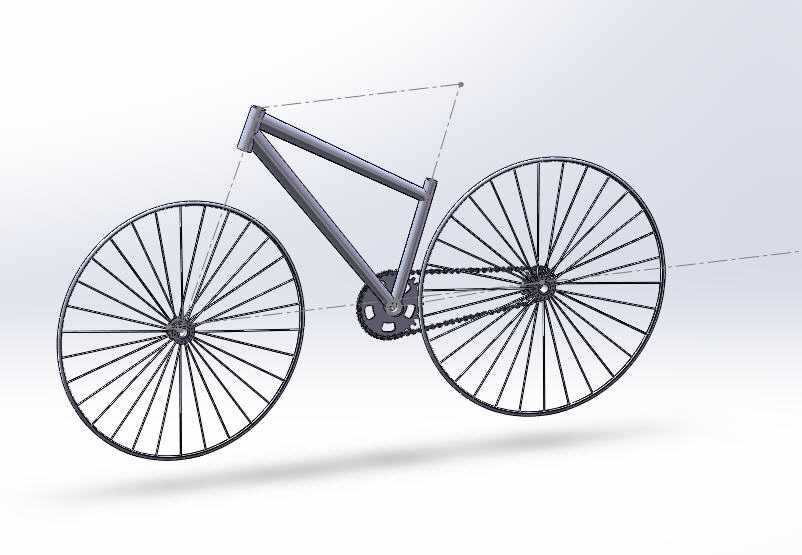

　　本次呈现的自行车三维结构，采用民用通勤场景最成熟的菱形硬车架构型，整体围绕人力驱动的短距离出行需求完成结构排布，没有冗余的装饰性结构，所有部件的位置设定都贴合日常使用的人机工程边界。先从轮组部分说起，前后轮均采用等径辐条式轮组设计，辐条沿花鼓中心呈放射状均匀排布，单轮辐条数量匹配常规通勤车的载荷要求，能够在承受骑行者体重加路面颠簸冲击的前提下，尽可能降低轮组自身重量；轮圈的截面宽度适配常规民用充气轮胎的安装尺寸，花鼓位置预留了标准轴承的安装位，可直接匹配市面通用的轮组转动配件，不需要额外做结构改型。车架部分采用经典的双三角焊接构型，上管、下管、立管、后上叉、后下叉的管径与壁厚设定，参考了普通碳钢通勤车的材料参数，

　　管材衔接位置的焊缝预留了足够的过渡圆角，避免应力集中导致的车架断裂风险；立管的倾斜角度经过人机校核，匹配160-180cm身高骑行者的踩踏发力角度，车把安装位的头管角度设定兼顾了转向灵活性与直行稳定性，不会出现低速骑行时车头过于灵活导致的晃动感，也不会因为转向阻尼过大影响变向操作。传动部分采用标准的单速链条传动结构，牙盘安装在中轴位置，中轴的安装同轴度公差控制在常规民用级精度范围内，飞轮直接固定在后轮花鼓上，链条的张紧度通过后轮轴的水平安装槽进行调节，不需要额外加装张紧轮结构，降低了后期维护的复杂度；牙盘的齿形参数匹配标准单速自行车链条，可直接替换通用配件，脚踏安装位预留了标准的曲柄安装螺纹，适配市面绝大多数民用脚踏部件。

　　整车的安装边界方面，前后轮轴的安装开档尺寸符合民用自行车的通用标准，前叉的安装长度匹配轮径设定，保证骑行时的前后重心分布在合理区间，不会出现重心过于靠前导致的制动前翻风险，也不会因为重心靠后导致爬坡时前轮抓地力不足；车把安装位的高度预留了把立调节的空间，可根据骑行者的使用习惯调整握持高度，鞍座安装在立管顶端的座管夹位置，座管的插入深度预留了足够的安全余量，避免座管脱出造成安全事故。从实际应用场景来看，该结构可作为短距离通勤代步工具的基础设计原型，也可用于机械结构教学中链条传动、三角受力结构的演示案例，所有部件的连接关系都完全还原真实自行车的装配逻辑，没有做简化处理，能够直观展示人力两轮载具的核心传动与承载原理。在设计思路上，

　　整个结构优先考虑部件的通用性与维护便捷性，没有采用特殊规格的定制化部件，所有安装接口都匹配民用自行车的通用标准，生产时可直接采用现有成熟的自行车零部件供应链，不需要开模定制特殊配件，能够有效降低生产与后期维护成本；结构受力路径清晰，骑行者的体重通过鞍座传递到立管，再分别通过后下叉、后上叉传递到后轮轴，通过下管、上管传递到头管再到前轮轴，踩踏发力时的扭矩通过曲柄传递到牙盘，再通过链条传递到后轮驱动车辆前进，整个受力路径没有多余的传力环节，结构刚度分配合理，在保证承载能力的前提下尽可能控制了整车重量。
