油轮倾析管配套API底部加载耦合器结构

　　在石油及成品油码头装卸作业场景里，这类耦合器是油轮装卸系统里的关键连接部件，主要适配API RP1004标准的底部加载作业要求，安装位置固定在油轮倾析管的管端，作为管路通断控制与快速对接的核心阀件，承担着装卸作业时管路连通、非作业时密封截断的核心作用，避免装卸过程中出现介质泄漏、对接错位的问题，是成品油轮装卸作业里保障作业安全与效率的必备部件。从结构设计逻辑来看，整个耦合器采用法兰式安装基座，基座上均匀分布螺栓安装孔，安装时直接与倾析管端部的配对法兰通过螺栓紧固，密封面采用适配石油介质的耐油密封结构，保证安装后与管路连接的密封性，不会因为船舶航行的振动、装卸作业的介质压力波动出现渗漏。主体部分采用多层阶梯式柱体结构，

　　上部的环形阶梯结构是与岸端加载臂对接的定位配合面，每一层阶梯的尺寸公差都严格匹配API标准里的对接尺寸要求，保证对接时能够快速找准定位，不需要反复调整对位角度，减少码头作业的对接准备时间。侧面伸出的操作手柄是阀件的操作执行端，手柄末端设置球形握持端，符合人工操作的人机工程要求，操作人员在甲板上作业时，握持球形端转动手柄即可完成阀件的启闭操作，操作力矩经过平衡设计，不需要借助额外的加力杆就可以完成带压状态下的启闭动作，降低现场作业的操作强度。另一侧的环形接口是对接定位辅助结构，与岸端加载臂的锁止结构配合，在对接完成后能够实现机械锁止，避免装卸作业过程中因为船舶晃动、介质压力冲击出现对接脱开的风险，锁止结构的配合间隙经过严格控制，

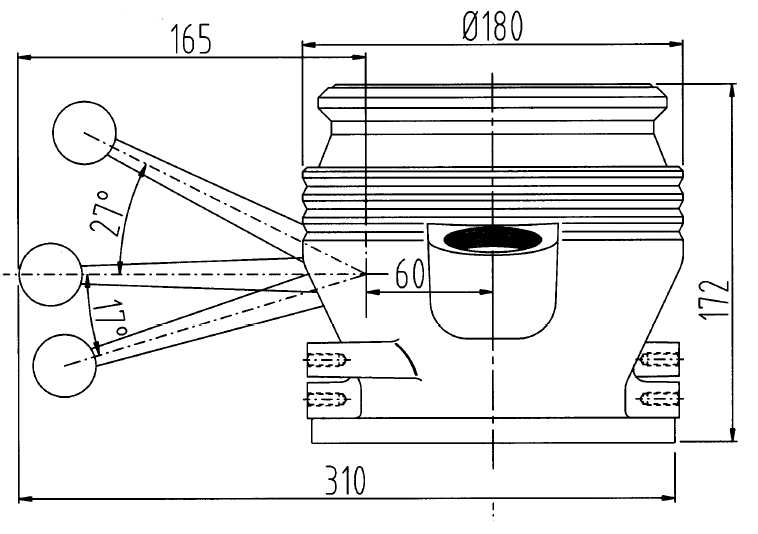

　　既保证锁止动作顺畅，又不会出现过大的旷量影响密封性能。从安装边界尺寸来看，法兰基座的外径尺寸适配DN100管径的标准配对法兰，螺栓孔的分布圆直径、孔位数量、孔径都完全匹配DN100公称通径法兰的标准参数，安装时不需要对现有倾析管的端部法兰进行额外改造，直接替换原有同通径阀件即可完成安装，降低设备改造的工作量。主体柱体部分的外径尺寸严格遵循API RP1004标准里的对接尺寸要求，保证不同厂家生产的符合标准的加载臂都能够顺利对接，不存在兼容性问题。手柄的转动行程经过限位设计，转动到全开位置时刚好与管路轴线平行，转动到全关位置时与管路轴线垂直，现场操作人员可以直接通过手柄的位置判断阀件的启闭状态，不需要额外加装位置指示装置，

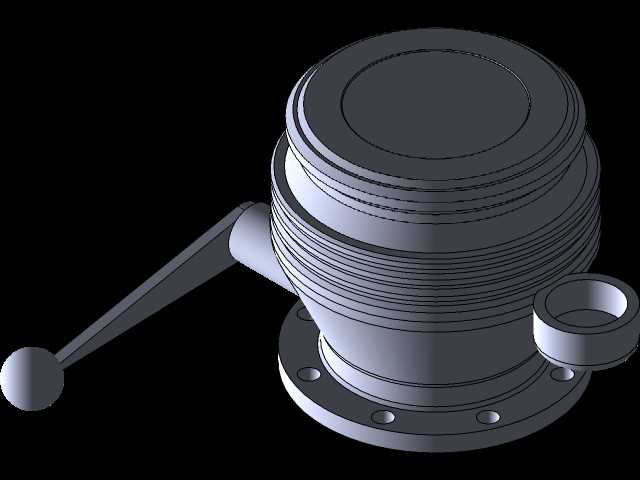

　　减少结构复杂度的同时提升了状态识别的便捷性。在功能特性上，耦合器内部的流道采用等通径设计，介质流经时不会出现通径缩窄的问题，降低介质流动的阻力损失，提升装卸作业的效率，流道内壁做光滑过渡处理，避免成品油介质流经时出现紊流、残留的问题，减少不同批次油品输送时的介质混掺风险。密封结构采用软硬结合的密封形式，软密封部分保证低压状态下的密封性能，硬密封部分承担介质压力较高时的密封承压，同时在频繁启闭操作的工况下具备足够的使用寿命，不需要频繁更换密封件，降低船舶设备的维护成本。整个部件的结构设计充分考虑了码头作业的恶劣工况，外部结构没有易积积水、积尘的凹槽死角，海上盐雾环境下不容易出现积液腐蚀的问题，外露的操作部件都做了圆角过渡处理，避免现场作业时人员磕碰受伤，同时也减少部件在船舶航行过程中因为应力集中出现结构损坏的概率。在三维建模过程中，所有配合面的尺寸都严格按照标准要求设定公差，法兰安装面的平面度、对接阶梯面的同轴度、手柄转动轴的垂直度等形位公差都按照实际加工要求做了约束，模型的装配关系完全还原实际产品的装配逻辑，转动手柄时可以模拟实际的启闭动作，能够直接用于结构校核、安装模拟、作业演示等场景，为设备选型、安装方案设计、作业人员培训提供准确的三维模型支撑。
