三通式法兰连接金属阀壳结构设计

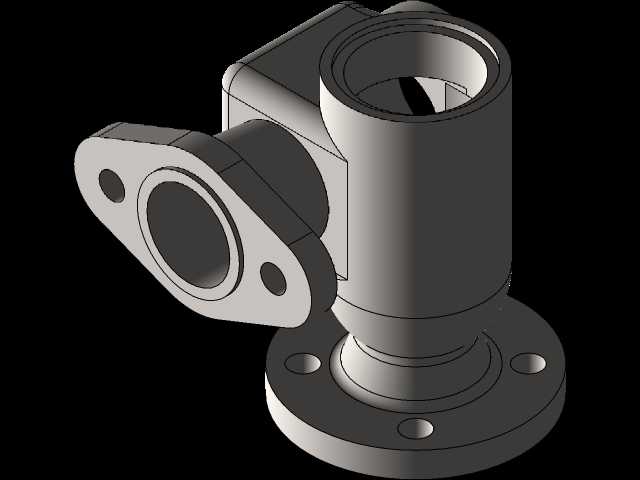

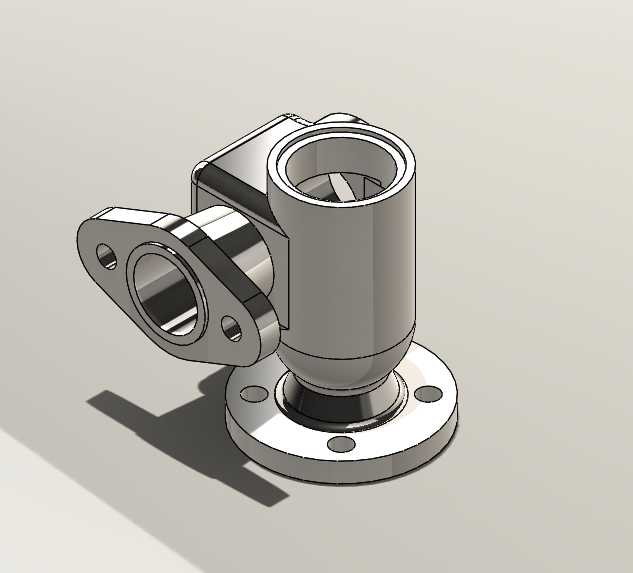

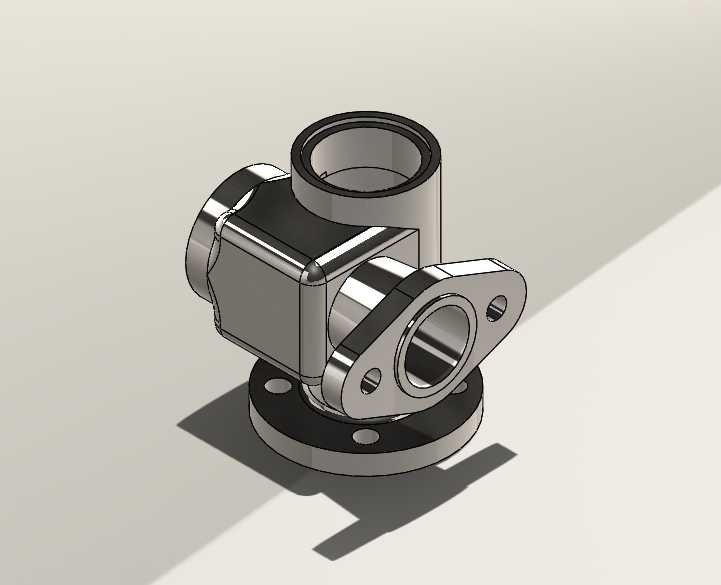

　　这款阀壳是流体管路系统中核心承压承载构件，主要适配多通路流体换向、介质分流合流的工况场景，常见于化工流体输送管网、工业制程流体控制单元、中小型液压动力回路以及民用供水供气的支路管控节点，作为阀芯、密封组件、执行机构的安装承载基体，其结构精度直接决定整阀的密封可靠性与运行寿命。从结构设计逻辑来看，该阀壳采用三通式通路布局，三个流体接口分别对应不同的安装对接形式：底部接口为标准圆形法兰结构，法兰端面均布多个螺栓过孔，安装时可通过螺栓组与管路法兰实现刚性对接，法兰端面预留有密封件安装槽位，可适配O型圈、金属缠绕垫等多种密封形式，保证高压工况下的接口密封性能；侧向接口同样采用带安装孔的法兰式凸台结构，可对接侧向支路管路或是安装压力检测、

　　流量监测类传感元件；顶部接口为光滑圆柱承插结构，主要用于安装阀芯驱动组件、阀杆密封套件，接口内径与阀杆、阀芯的运动行程做了匹配设计，预留足够的装配间隙避免运动卡滞。在壳体本体的结构设计上，针对流体介质在腔体内的转向冲蚀问题，三个通路的交汇腔体做了圆弧过渡处理，没有直角突变结构，可大幅降低介质流动时的局部阻力，同时减少含杂质介质对壳体内壁的冲蚀磨损，延长壳体的实际使用寿命。壳体外部的加强结构做了针对性布局，在通路交汇的应力集中区域，外壁设置了加厚的加强筋结构，既可以承受管路内部的介质静压，也能抵御外部安装时的螺栓预紧力、管路振动带来的交变载荷，避免壳体在长期运行中出现应力开裂问题。从安装边界尺寸来看，

　　底部法兰的外径尺寸匹配常规同通径管路法兰的安装孔距，侧向凸台的安装孔位与常见的支路对接件尺寸兼容，顶部接口的外径与标准阀盖配件的尺寸适配，不需要额外加工转接件即可完成整阀装配；壳体整体的外部轮廓没有突兀的外伸结构，在密集排布的阀组安装场景中，可有效减少相邻阀门之间的安装干涉，提升管路排布的空间利用率。材质适配方面，该壳体结构可适配铸钢、不锈钢、铜合金等多种金属铸造工艺，壁厚设计兼顾了铸造工艺的成型要求，避免出现壁厚突变导致的铸造缩孔、砂眼缺陷，机加工面的余量预留符合常规金加工的工艺要求，法兰端面、接口内壁的加工基准统一，可保证装配后各接口的同轴度、端面跳动量满足密封要求。在实际工况适配中，该结构的阀壳可耐受常规工业流体的压力等级，

　　腔体内壁的流线型结构也可适配带微小固体颗粒的流体介质，不会出现介质沉积滞留的问题，在定期维护时也便于对腔体内部进行冲洗清理。不同于两通式的直通阀壳，这款三通结构的阀壳可替代两个两通阀实现管路的分流合流功能，减少管路中的接头数量，降低管路系统的泄漏点，同时也能缩小阀组的整体安装空间，在紧凑型的流体控制单元中应用优势明显。设计过程中针对各接口的受力情况做了差异化的壁厚设计，底部法兰作为主要的承载对接面，壁厚大于侧向和顶部接口，可承受更大的螺栓预紧力和管路载荷，侧向凸台因为需要外接元件，其安装面的平面度设计要求更高，保证外接元件安装后的密封性能，顶部承插接口因为需要配合阀杆的往复运动，其内孔的圆柱度、表面粗糙度要求均高于其他流道内壁，避免阀杆密封件出现偏磨导致的外泄漏问题。
