内螺纹连接式手动截止闸阀结构设计

　　做流体管路配套设计快十二年，经手的截断类阀件少说也有上百款，这次做的螺纹连接闸阀，最初是针对小型洁净水系统、低压气动回路的安装痛点来调整结构的。之前现场安装反馈最多的问题，就是小通径法兰闸阀占空间太大，在紧凑型设备的管路排布里，法兰盘加上螺栓的安装余量，经常要把管路掰出不必要的弯角，既增加流阻，又多了好几个潜在泄漏点。

　　这款闸阀采用两端内螺纹接口，适配常规低压流体输送用的镀锌管、不锈钢管外螺纹端头，安装时不需要额外配对法兰、密封垫片组，只需要在管螺纹上缠好生料带或者涂好螺纹密封胶，直接拧入阀体两端即可，单阀的安装轴向尺寸比同通径法兰闸阀缩短近40%，在设备内部的狭窄管路仓里，能给其他阀件、仪表留出足够的操作空间。

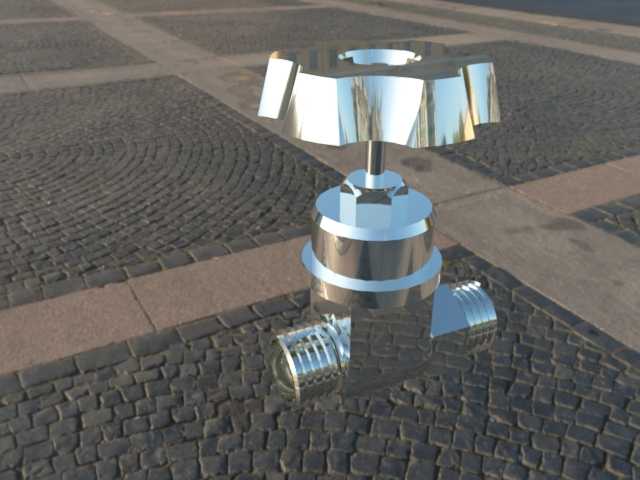

　　结构上采用明杆楔式单闸板密封结构，手轮和阀杆做了防脱限位，顶部的手轮采用防滑多棱边冲压成型，表面做镜面抛光处理，不仅操作时不容易打滑，在洁净车间、民用供水场景里也不容易积灰，擦拭清洁很方便。阀杆和阀体之间的密封采用多层填料压盖结构，不需要拆开整个阀盖，只要拧紧填料压盖上的两个小螺栓，就能补偿长期开关磨损带来的密封间隙，现场维护不需要把整个阀从管路上拆下来，能大幅减少停机维护的时间。

　　建模的时候特意把阀体的流道做了等通径设计，没有做缩径处理，流体通过的时候不会因为流道突然变窄产生紊流，在输送清水、压缩空气、低粘度润滑油这类介质的时候，流阻比同规格缩径闸阀低15%左右，长期运行的能耗损失更小。阀体中部的中法兰连接做了止口定位，装配的时候不用反复调整密封垫片的位置，只要对准止口把螺栓按对角顺序拧紧，就能保证密封面完全贴合，不会出现垫片压偏导致的外漏问题。

　　安装边界上，要预留手轮操作的空间，手轮顶部距离周边的设备壳体、管路至少要留出手轮半径加20mm的操作余量，方便日常开关的时候手能完全握住手轮发力，不会被周边构件卡到。阀体底部没有突出的排污堵头，安装时不用特意预留底部的拆卸空间，贴墙或者贴近设备底板安装也不会干涉，特别适合空间紧凑的终端管路、小型设备的配套管路使用。

　　密封面的角度做了微小的优化调整，楔式闸板的密封锥角比常规闸阀大0.5度，开关的时候闸板和阀座密封面的摩擦行程更短，长期频繁开关的磨损量更小，密封面的使用寿命能提升近20%，在需要经常开关截断的支路管路上，不用频繁更换密封副。手轮和阀杆的连接采用方榫配合加锁紧顶丝，不会因为长期操作出现手轮空转的问题，就算使用多年方榫出现磨损，只要松开顶丝调整一下手轮的位置，就能继续正常使用，不需要更换整个手轮组件。

　　考虑到民用和小型工业场景的使用需求，整个阀的外表面没有尖锐的棱角，所有的边角都做了R2以上的圆角处理，安装和操作的时候不会划伤操作人员，外露的金属表面都做了抛光镀铬处理，抗锈蚀能力强，在潮湿的泵房、户外临时供水管路上使用，也不容易出现表面锈迹，日常维护只需要定期擦拭表面灰尘即可，不需要做额外的防腐处理。

　　建模过程中把所有的配合公差都按机械设计手册的中等精度配合做了设定，阀杆和填料函的间隙控制在0.05mm以内，既保证阀杆升降顺畅不会卡滞，又能保证填料的密封效果，不会出现介质顺着阀杆往外渗漏的问题。闸板的导向槽做了限位设计，全开和全关位置都有硬限位，不会因为操作时用力过大导致闸板过度升降损坏密封面，现场操作人员不需要靠手感判断开关位置，手轮转不动就说明已经到了全开或者全关位置，降低了操作失误的概率。
