可3D打印1公斤容量哑铃式储水瓶结构

　　这款哑铃式储水瓶的结构设计，核心是将日常饮水容器与小型负重健身器材的功能做融合，打破了传统水瓶仅承担储水功能的单一属性，适配居家办公碎片化健身、户外轻负重出行等多场景使用需求。从实际使用场景来看，日常办公场景下，用户可将注满水的瓶体作为轻量哑铃完成手臂抬举、侧平举等简单力量训练，无需额外购置小型健身器材，不占用桌面收纳空间；户外徒步场景下，瓶体注满水后总负重为1公斤，既满足行进过程中的饮水需求，也可作为负重装备提升徒步训练强度，空瓶状态下重量极轻，不会增加额外出行负担。

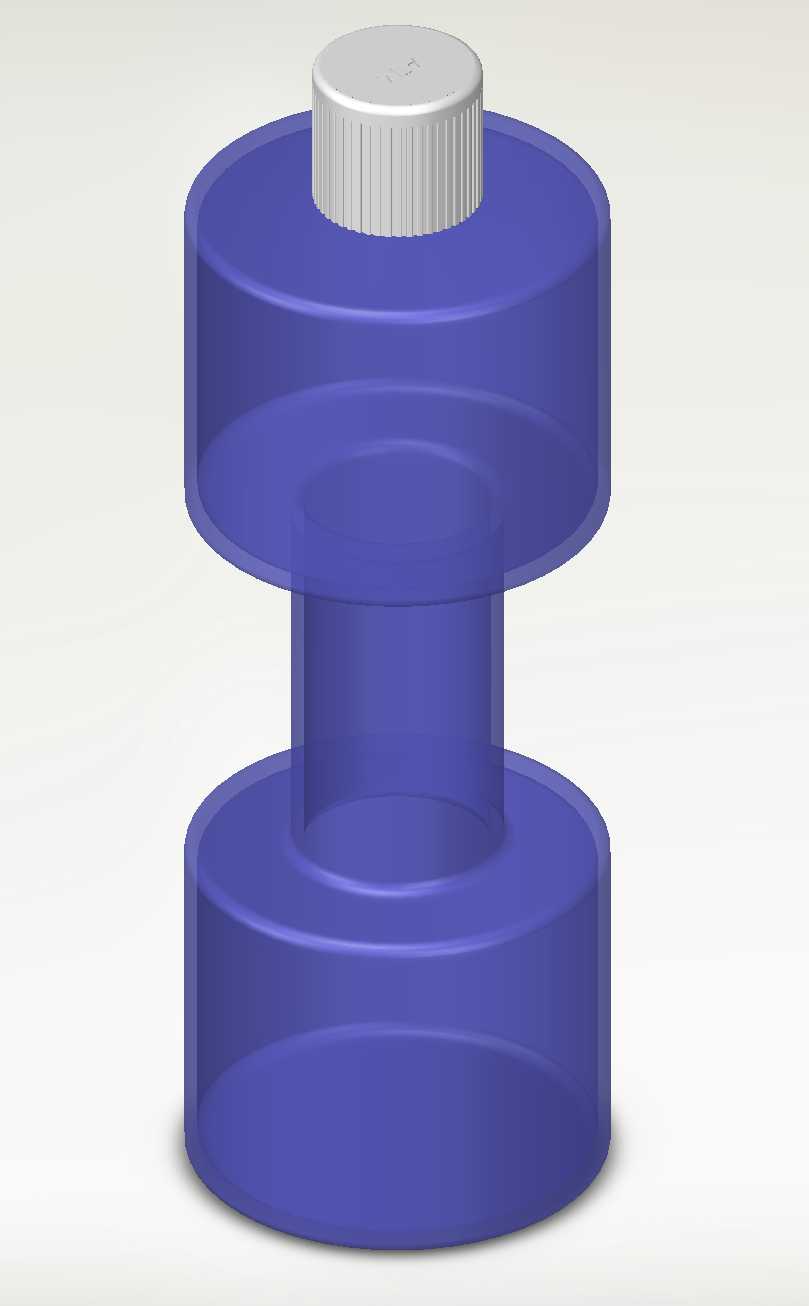

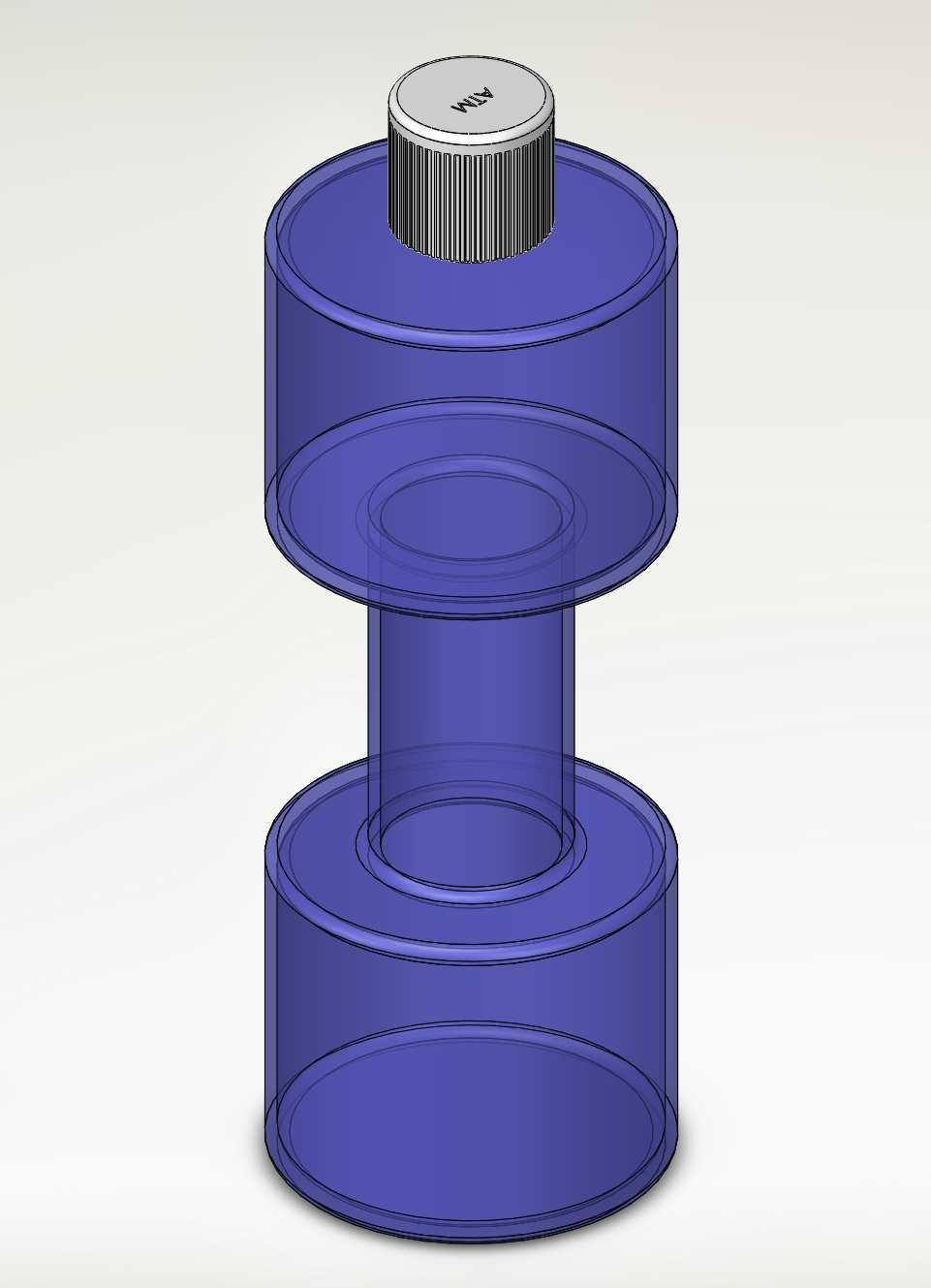

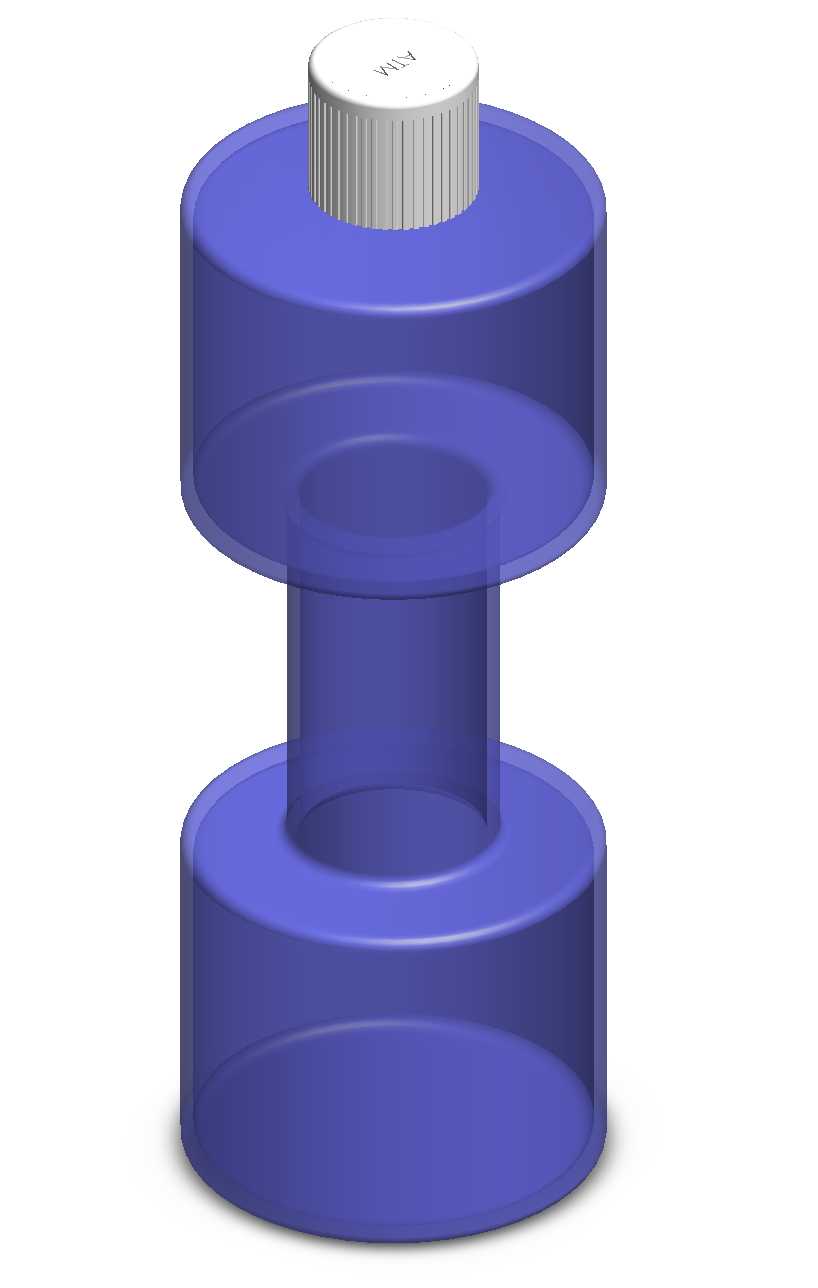

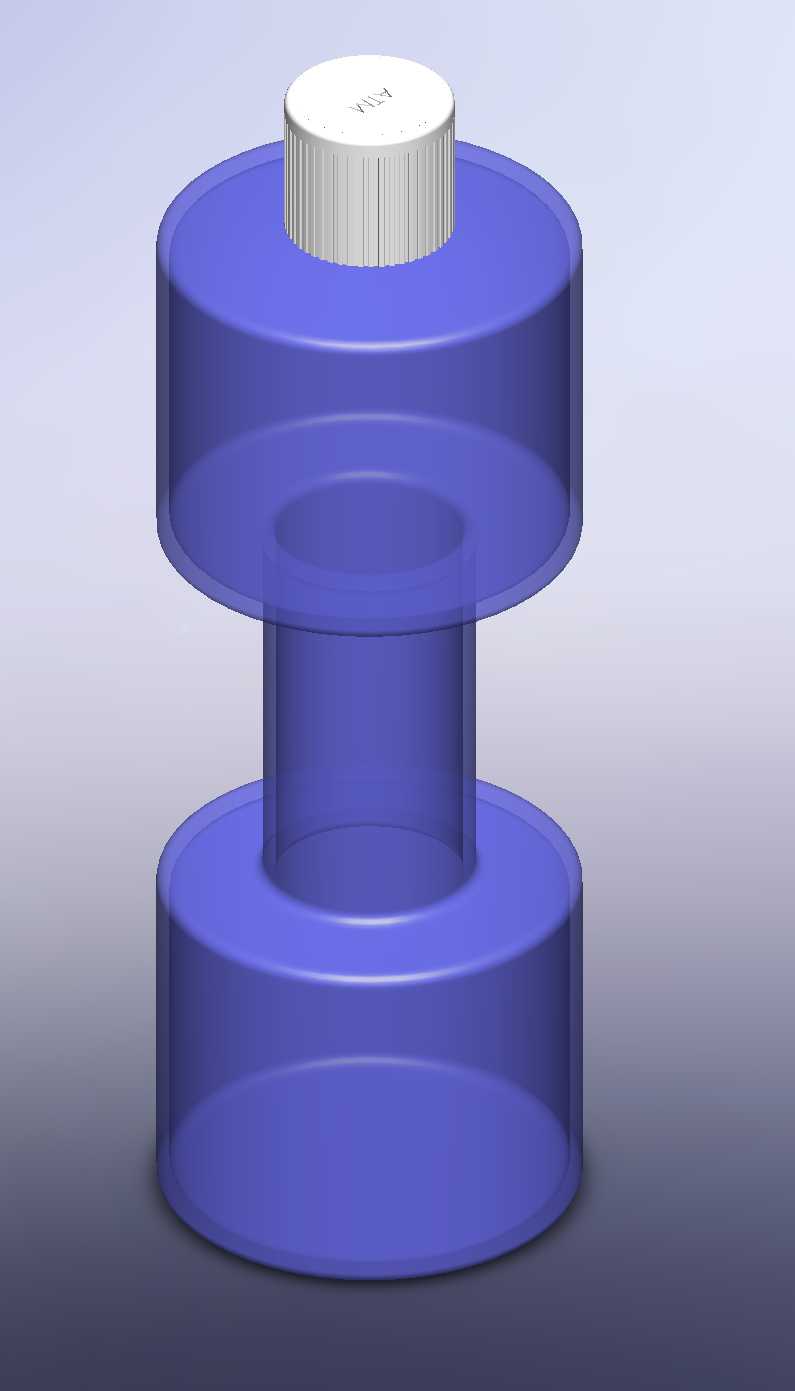

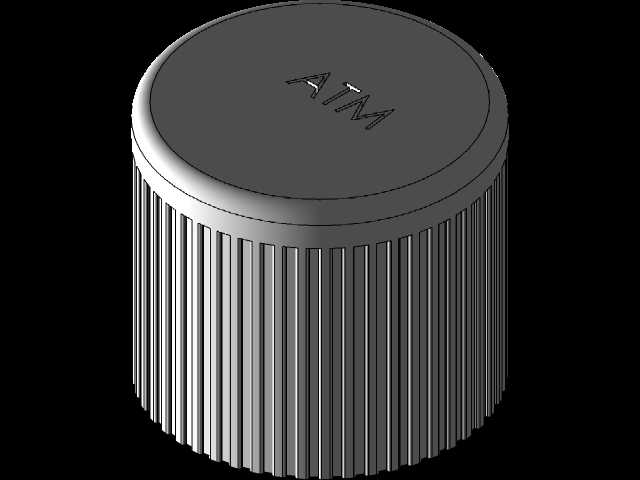

　　功能特性层面，整体结构采用上下对称的双环形储水腔设计，中间设置连接柱体实现上下腔体的连通，顶部配置带防滑滚花的密封旋盖，旋盖表面做滚压纹理处理，增大手部拧动时的摩擦力，即使手部沾水也能轻松完成开合操作，密封结构可避免瓶内液体晃动漏出。上下储水腔的环形结构完全贴合人体手部抓握的弧度，不管是作为水瓶握持饮水，还是作为哑铃抓握完成训练动作，都能保证受力均匀，不会出现硌手、滑脱的问题。瓶体整体采用等壁厚设计，壁厚取值兼顾结构强度与轻量化需求，既保证注满水后瓶体不会因水压出现变形，也不会因壁厚过大增加空瓶自重，适配3D打印的成型工艺要求，打印过程中无需添加过多支撑结构，成型后去除支撑的工作量极小。

　　设计思路上，最初的方案是采用传统直筒式哑铃外形，但直筒结构作为水瓶使用时，抓握位置的直径过大，手部较小的用户握持饮水时舒适度不足，因此调整为上下双环腔、中间细连接柱的结构，中间连接柱的直径参考常规矿泉水瓶的握持直径设置，刚好适配普通成年人的抓握范围，上下环腔的外径大于中间柱体，作为哑铃使用时，配重分布在上下两端，转动惯量更符合常规哑铃的受力手感，不会出现重心过于集中在中部导致训练发力感差的问题。旋盖的螺纹采用标准大螺距三角螺纹，螺纹配合长度设置合理，既保证密封性能，也不会出现拧动过紧难以打开的情况，旋盖顶部的平面区域可预留标识粘贴位置，方便用户做个性化标记。

　　外形尺寸与安装边界方面，整体高度控制在180mm以内，最大外径为120mm，中间连接柱直径为65mm，这个尺寸范围刚好可以放入常规双肩包的侧袋，也适配大多数汽车杯架的尺寸要求，不会出现尺寸过大无法放置的问题。上下储水腔的容量做均等分配，单腔容量为0.5公斤，总储水容量刚好为1公斤，注满水后的整体重心位于中间连接柱的中点位置，不管是竖直放置还是作为哑铃平举，都能保持良好的平衡性，不会出现重心偏移导致的放置倾倒、训练时手腕受力不均的问题。瓶体底部做平面度处理，放置在平整桌面时接触面积足够，不会因为轻微触碰就翻倒，底部边缘做小圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂问题，同时也不会划伤放置的桌面表面。

　　从结构强度校核的角度来看，上下环形腔体与中间连接柱的过渡位置采用大圆角过渡，避免直角位置的应力集中，注满水后该位置的应力分布均匀，长期使用也不会出现开裂渗漏的问题。整个模型的所有特征都采用拔模角度设计，不管是采用FDM还是光固化3D打印工艺，都能顺利完成脱模，不会出现特征卡滞导致的打印失败。瓶体内部的流道做顺滑过渡处理，没有直角死角，日常清洗时可以轻松冲洗到内部所有位置，不会残留污渍滋生细菌，满足日常饮水容器的卫生要求。
