环形交错镂空几何杯垫创意结构设计

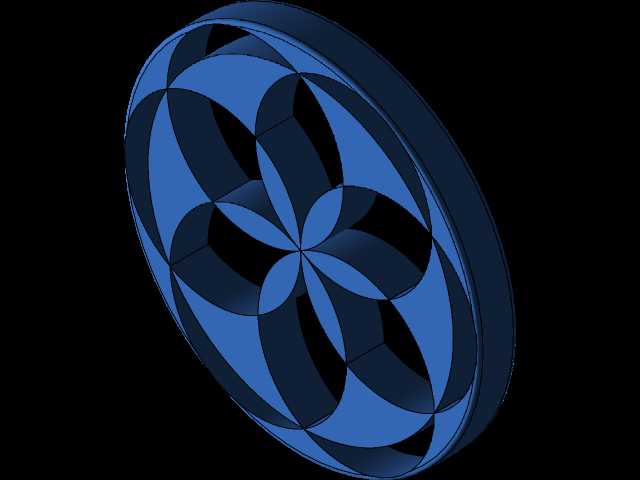

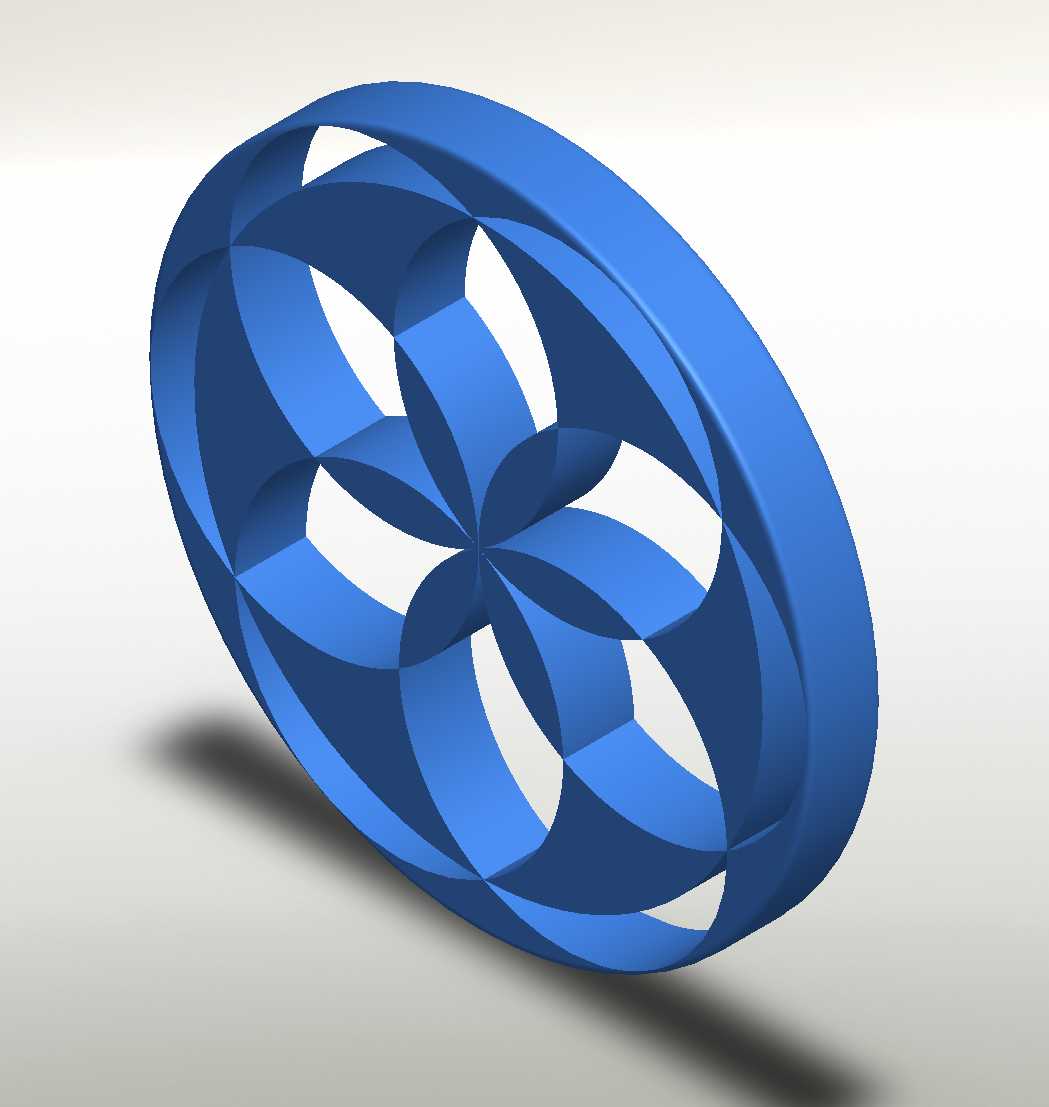

　　这款环形交错镂空构件最初的设计定位是适配桌面隔热场景的杯垫结构，在日常办公、家居桌面场景中，可承放水杯、马克杯等日常盛水容器，隔绝杯身传导的热量，避免高温饮品直接接触桌面造成漆面烫损、板材变形等问题，同时镂空的曲面结构可以在承放冰饮时，让杯身凝结的冷凝水顺着曲面间隙滴落，避免冷凝水在杯底淤积浸湿桌面文件、电子设备周边。从结构设计逻辑来看，整体采用闭合环形外轮廓，外边缘做等厚度的圆角过渡处理，没有尖锐棱角，日常拿取时不会划伤手部，也不会剐蹭桌面的其他物件。内部的交错曲面采用对称式布局，六个曲面单元沿环形中心均匀排布，相邻曲面之间形成连续的镂空通道，既减少了整体材料的用量，也让整个构件的视觉层次感更丰富，放在桌面也具备一定的装饰属性。

　　在尺寸边界的设定上，整体外轮廓直径控制在100mm左右，厚度为8mm，这个尺寸可以适配市面上绝大多数常规口径的水杯、咖啡杯，底部的接触平面做了0.5mm的平面度公差控制，放置在光滑桌面时不会出现晃动、倾斜的问题，承放杯具时的稳定性足够。曲面的壁厚统一设置为2mm，这个壁厚参数适配FDM3D打印的工艺要求，打印过程中不需要额外添加支撑结构，曲面的自支撑角度完全满足常规PLA、PETG材料的打印成型要求，不会出现打印过程中曲面塌陷、层间粘接不牢的问题。从结构受力的角度分析，内部交错的曲面在环形外框之间形成了类似加强筋的传力路径，当杯具放置在构件中心区域时，压力会顺着交错曲面均匀传导到整个环形外框，再分散到与桌面接触的环形底面上，

　　不会出现局部应力集中导致的结构断裂问题，日常承放1.5kg以内的盛水容器完全可以满足强度要求。在实际使用场景中，除了作为杯垫使用，该结构也可以作为桌面装饰摆件、创意 coaster 周边，甚至可以缩小比例后作为首饰吊坠、钥匙挂件的结构原型，通过调整整体缩放比例、壁厚参数，可以适配不同的使用需求。设计过程中对曲面的过渡做了连续曲率处理，所有曲面交接的位置都做了G2连续的圆角过渡，没有生硬的折角，一方面是避免3D打印过程中出现应力集中导致的打印件翘曲，另一方面也让日常触摸时的手感更顺滑，没有毛刺感。镂空区域的最小间隙控制在8mm以上，日常清洁时可以直接用毛刷穿过间隙清理积存的灰尘、水渍，不会出现卫生死角，

　　冲洗后水分可以快速从镂空间隙流出，缩短晾干的时间。针对3D打印的工艺适配，整个模型的所有面都做了法向统一处理，没有破面、重叠面、非流形几何的问题，导入切片软件后可以直接生成打印路径，不需要额外做几何修复，对于入门级的3D打印用户也很友好，不需要掌握复杂的模型修复技巧就可以直接打印成型。如果作为工业设计的结构原型，该交错曲面的布局逻辑也可以延伸到通风口盖板、装饰灯罩、设备散热格栅等场景，通过调整曲面的扭转角度、镂空占比，可以适配不同的通风率、视觉效果要求，对称式的结构布局也方便后续做阵列、镜像的衍生设计，拓展更多的应用可能。在安装边界方面，该构件属于放置式使用的桌面配件，不需要额外的安装固定结构，底部可以根据使用需求粘贴防滑硅胶垫，进一步提升放置时的摩擦力，在光滑玻璃、岩板桌面上也不会出现滑动移位的问题，硅胶垫的厚度建议控制在1mm以内，不会过多影响整体的视觉效果。
