带交错螺旋结构内齿机械环结构设计

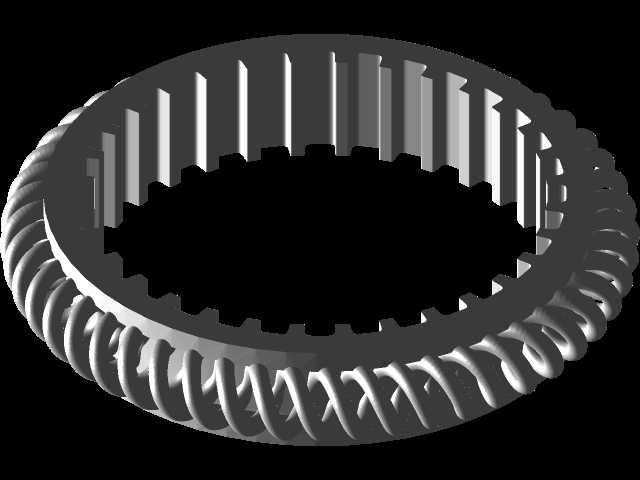

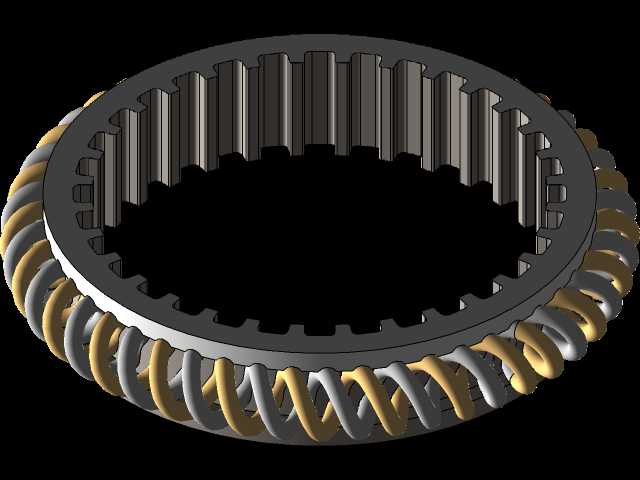

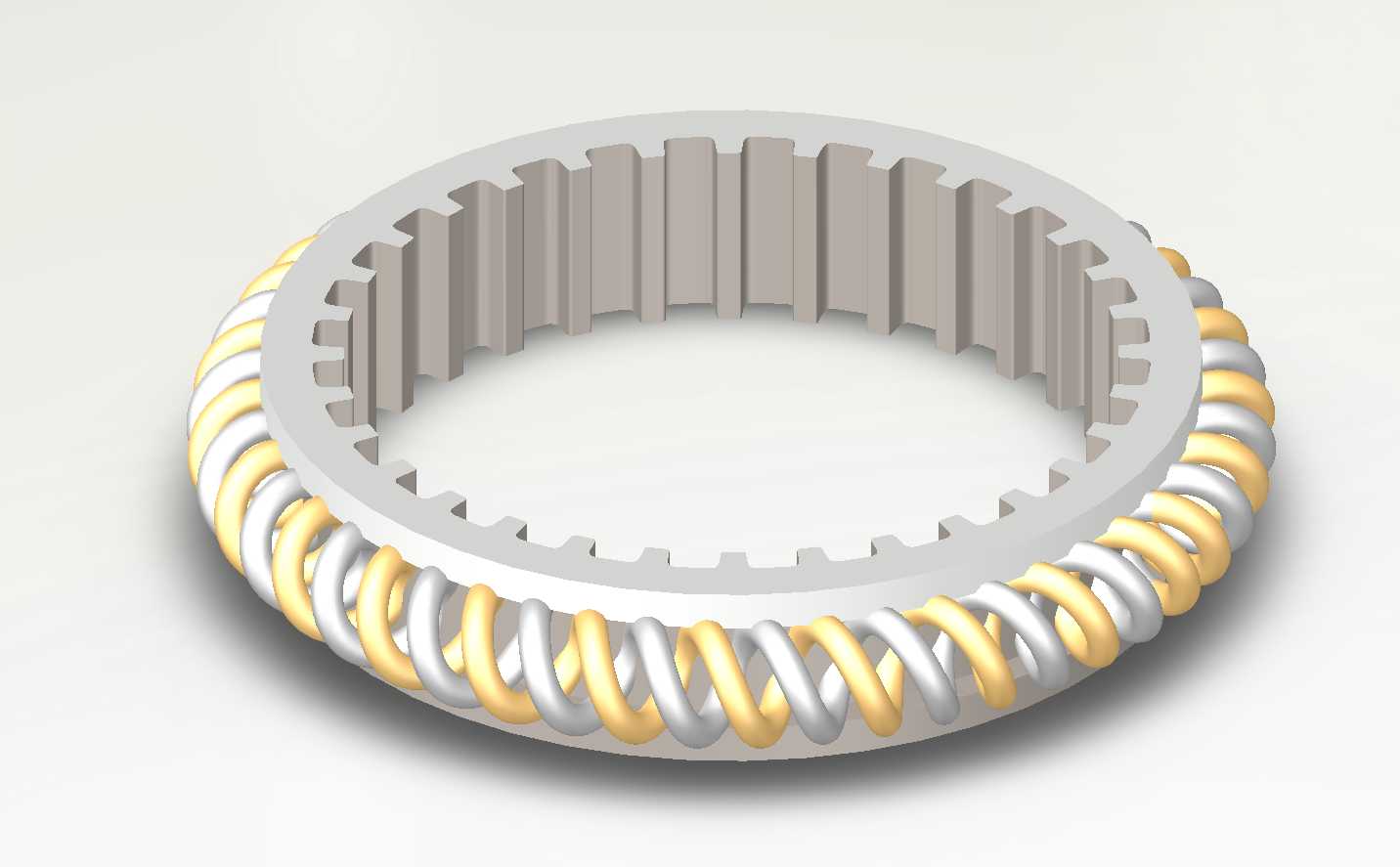

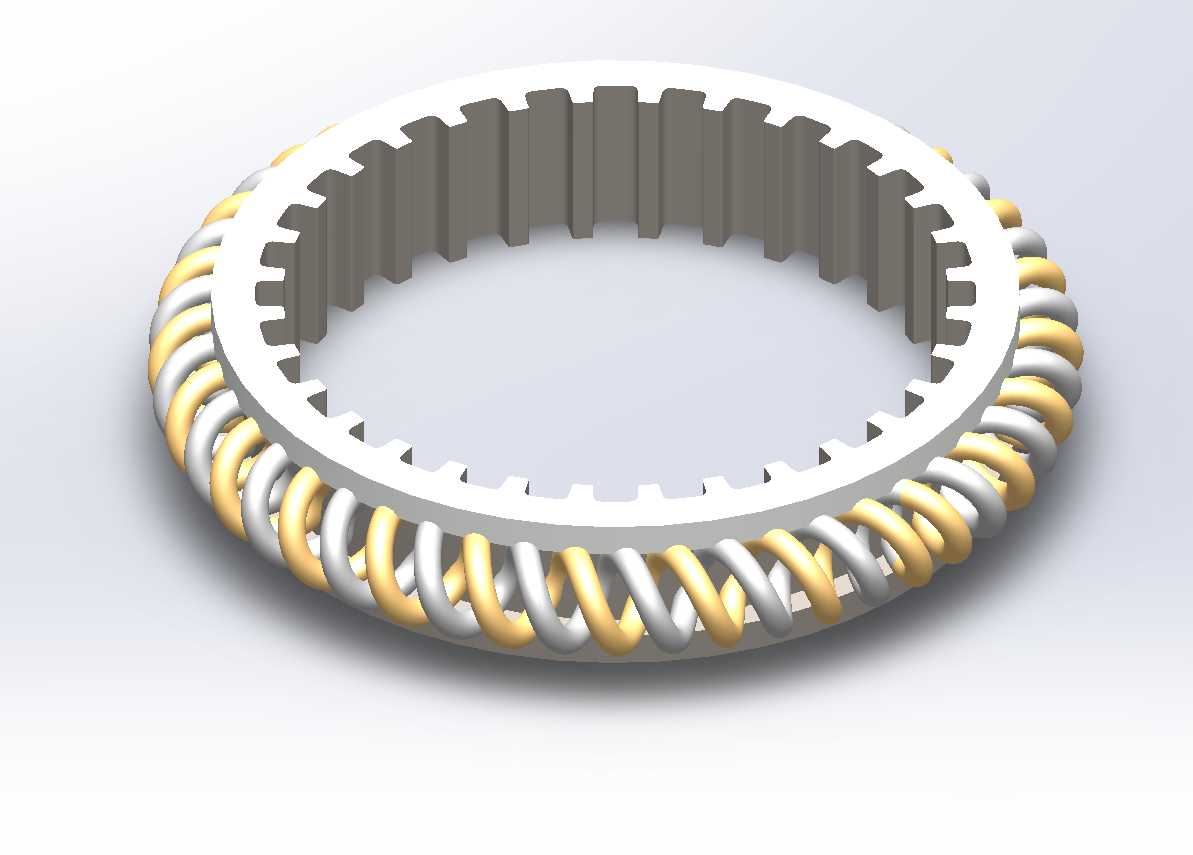

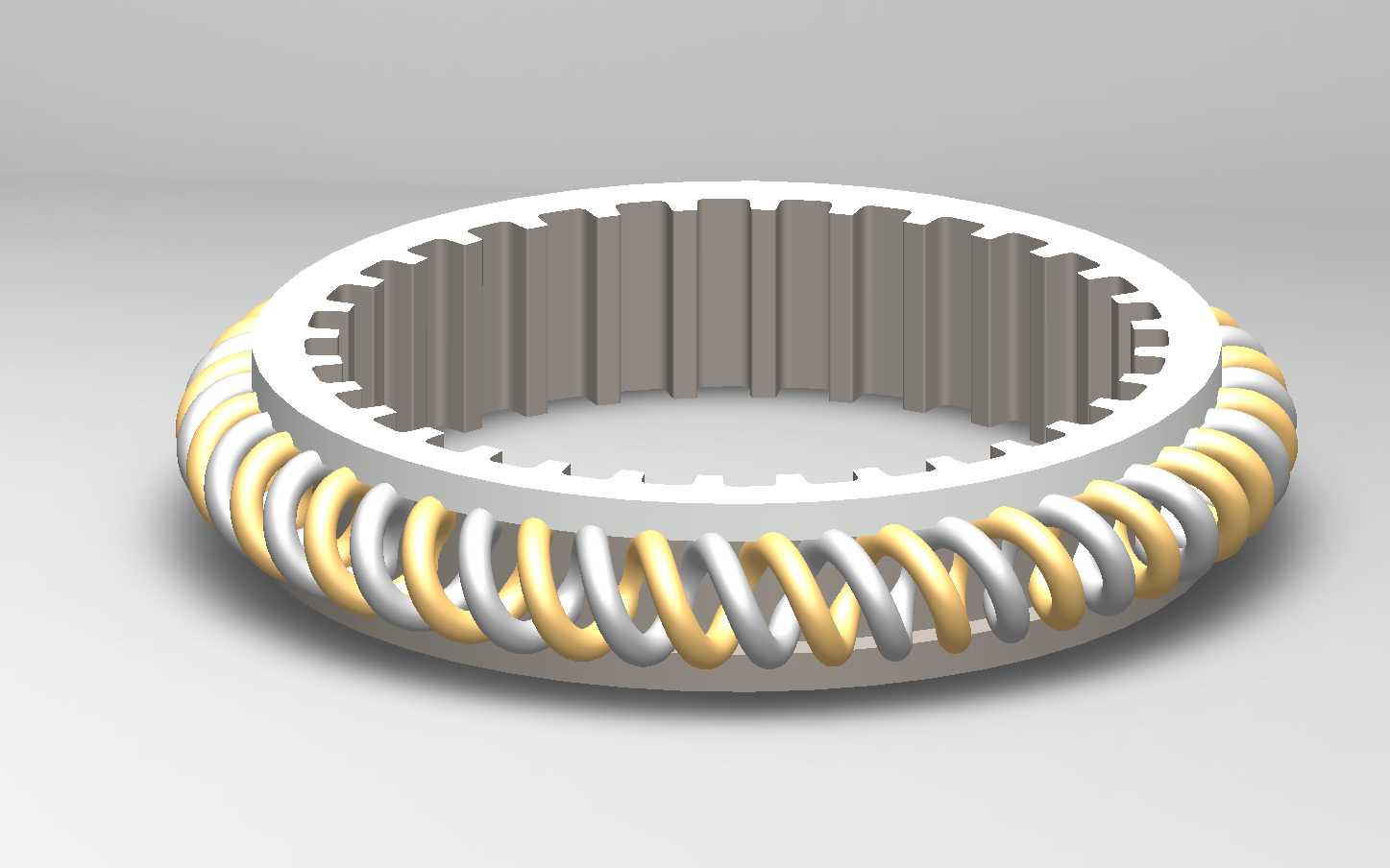

　　在精密传动与小型功能构件的设计场景中，这类带交错螺旋结构的内齿机械环，常被应用在小型离合机构、阻尼调节组件以及定制化机械装饰构件的装配环节，区别于常规标准内齿圈，它在外圈集成了双色交错的螺旋弹性结构，既可以作为传动啮合的核心部件，也能依托外圈螺旋结构实现一定的缓冲、预紧功能，适配小空间内的复合功能需求。从实际装配边界来看，这类构件的内齿采用标准渐开线齿形设计，齿向与齿距公差控制在IT7级精度区间，能够和对应模数的外齿轮、花键轴实现顺畅啮合，啮合侧隙根据应用场景可调整在0.02-0.08mm区间，避免传动过程中出现卡滞或回程误差过大的问题。外圈的交错螺旋结构采用对称排布设计，金银两色螺旋件交替缠绕在环体外侧的定位槽内，

　　螺旋线的升角经过反复校核，既保证螺旋构件不会在常规工作载荷下出现松脱，也能在受到轴向或径向小幅冲击时，通过螺旋件的微量形变吸收冲击能量，降低啮合齿面受到的瞬时冲击载荷，延长构件整体的使用寿命。设计过程中首先需要确定内齿的核心参数，根据适配的传动扭矩需求选定模数与齿数，内齿圈的壁厚需要根据扭矩载荷做强度校核，保证在额定载荷下齿根弯曲应力、齿面接触应力都在材料许用应力范围内，避免出现断齿或齿面过度磨损的问题。环体外侧的螺旋定位槽深度需要和螺旋件的线径匹配，槽宽略大于螺旋线径0.1mm左右，既方便螺旋件的装配定位，也不会因为间隙过大导致螺旋件在工作过程中出现窜动。交错排布的双色螺旋件除了功能层面的缓冲作用，也能在外观层面实现更好的识别性，

　　在教学演示、3D打印科普场景中，清晰的结构分层能够让观察者快速理解内齿啮合、弹性缓冲的结构原理，也适合作为机械结构教学的具象演示载体。从安装适配性来看，这类机械环的外径、内径以及轴向厚度都可以根据实际装配空间做参数调整，常规应用场景下轴向厚度控制在环体外径的1/4到1/3区间，保证环体自身刚性的同时，不会占用过多的装配空间。安装时可以通过外圈的台阶面做轴向定位，也可以通过环体上预留的定位孔做周向防转固定，适配不同的安装固定需求。在材料选择上，如果用于实际传动场景，环体可选用40Cr调质处理后齿面高频淬火，保证齿面硬度达到HRC45-50，具备足够的耐磨性，外圈螺旋件可选用65Mn弹簧钢制作，保证足够的弹性与抗疲劳性能；

　　如果用于教学演示或3D打印制作，可选用PLA、ABS等常见3D打印材料，打印层厚控制在0.15-0.2mm即可保证齿形与螺旋结构的成型精度，不需要额外做支撑处理，降低打印制作的难度。这类构件的设计难点在于内齿与外圈螺旋结构的参数匹配，需要避免螺旋结构的安装槽对内齿圈的结构强度造成削弱，槽的位置需要避开齿根的应力集中区域，保证载荷传递路径顺畅。同时螺旋件的缠绕圈数需要根据所需的缓冲刚度调整，圈数越多缓冲性能越好，但相应的结构尺寸也会增大，需要在性能与尺寸之间做平衡。在实际建模过程中，内齿部分可以通过参数化建模的方式生成，先绘制单个齿的齿廓曲线，通过圆周阵列得到完整内齿结构，再通过拉伸得到环体基础结构；外圈的螺旋结构可以通过螺旋线扫描生成单根螺旋件，再通过圆周阵列与颜色区分得到交错双色的效果，建模过程中需要注意螺旋件与环体定位槽之间的配合间隙，避免出现干涉问题，装配校验时需要模拟啮合传动过程，检查齿面啮合接触区域是否符合设计预期，螺旋件在受载形变时是否会和周边相邻构件出现干涉。这类结构除了工业传动场景的应用，也可以拓展到创意饰品、机械文创产品的设计中，依托精密机械结构的质感实现差异化的外观效果，此时可以将尺寸做等比例缩小，选用铝合金、钛合金等轻量化金属材料做精密加工，兼顾结构质感与佩戴实用性。
