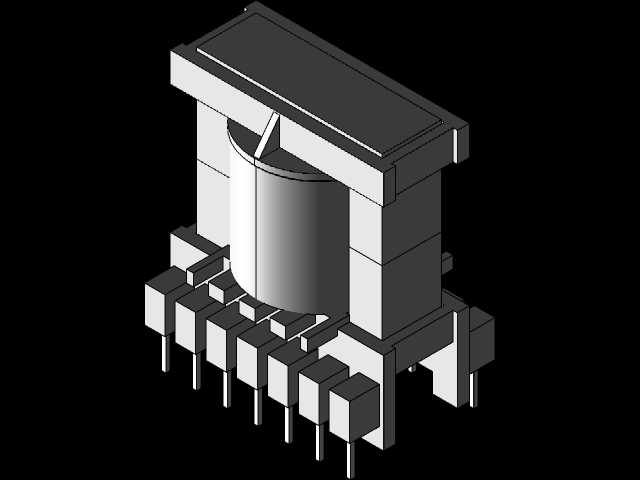

ETD29X16X10筒管线圈成型骨架结构

　　在开关电源、小型电源适配器、低压控制板卡的批量生产环节，绕线工序的一致性直接决定整机电源的纹波参数、耐压等级与长期工作稳定性，这款ETD规格的筒管线圈成型骨架，正是为适配ETD29系列磁芯的绕线装配需求设计的核心结构件。从实际产线的使用场景来看，这类骨架主要承担三个核心作用：一是为漆包线绕制提供规整的支撑腔体，保证线圈绕制后每层排线紧密不松散，避免绕线过程中出现塌线、叠线错位的问题；二是通过底部的插针结构实现线圈与PCB板的可靠电气连接，省去人工焊线的工序，适配波峰焊、回流焊的自动化焊接流程；三是为磁芯提供精准的定位卡槽，保证磁芯装配后气隙均匀，不会出现磁芯偏位导致的电感量离散性过大问题。

　　设计这款骨架时，首先要匹配ETD29磁芯的标准外形尺寸，中间的绕线筒内径严格贴合磁芯中柱的尺寸公差，两侧的挡边高度既要保证绕线的最大线径容量满足设计要求，又要控制整体高度不超出板卡安装的空间限制，避免装配后与上层壳体或者相邻元器件产生干涉。底部的插针排布遵循标准的引脚间距规范，每根插针的预埋深度经过反复验证，既要保证插针与骨架本体的结合力足够，在焊接、插拔过程中不会出现松脱，又要控制插针伸出骨架底部的长度，适配常用PCB板的厚度与焊盘吃锡深度，避免插针过长顶到板卡背面的走线或者过短导致焊接虚焊。

　　从安装边界来看，这款骨架的整体外形尺寸控制在29mm×16mm×10mm的规格范围内，两侧的定位凸台是为了在自动绕线机的夹具上实现快速装夹定位，绕线机的夹头卡入凸台后可以带动骨架匀速转动，保证绕线的张力均匀。绕线筒的表面做了细微的防滑纹路处理，避免第一层漆包线绕制后出现打滑移位的问题，两侧挡边的内侧做了微小的倒角，既可以避免绕线过程中漆包线被挡边的锐边刮破绝缘层，又能引导漆包线在排线时整齐排布，不会出现线匝卡入挡边与绕线筒接缝的问题。

　　在实际选型应用中，这类骨架通常适配小功率的反激式变压器、共模电感的制作，常见于10W-50W功率段的电源产品中，比如路由器电源、小型工控模块供电板、家电控制板的电源部分。设计时需要重点关注几个结构细节：一是插针的位置度公差，必须控制在±0.1mm以内，否则批量生产时会出现插针对不准PCB焊盘的问题，导致自动插件机无法正常作业；二是绕线筒的壁厚均匀性，壁厚不均会导致骨架在过波峰焊时受热变形，引起磁芯装配错位；三是挡边的过线缺口位置，要对应引脚的排布方向，方便绕线时漆包线顺利引出到对应引脚上，减少绕线过程中的跳线、断线概率。

　　不同于通用的立式骨架，这款骨架的卧式安装结构可以有效降低板卡上元器件的整体高度，适配薄型壳体的产品设计需求，底部的支撑凸台可以让骨架与PCB板之间留出0.5mm左右的间隙，既可以避免焊接时助焊剂残留堆积在骨架底部，又能提升焊接后引脚的爬电距离，满足安规设计中电气间隙的要求。在绕线作业时，骨架两侧的挡边可以有效约束线圈的宽度，保证绕制完成的线圈不会超出磁芯的装配空间，磁芯装配后可以通过挡边上的卡扣结构初步固定，后续点胶或者包胶带作业时磁芯不会出现移位，大幅提升装配工序的作业效率。
