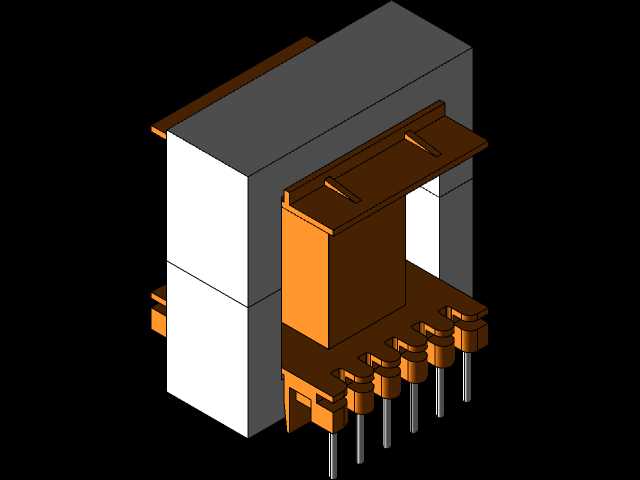

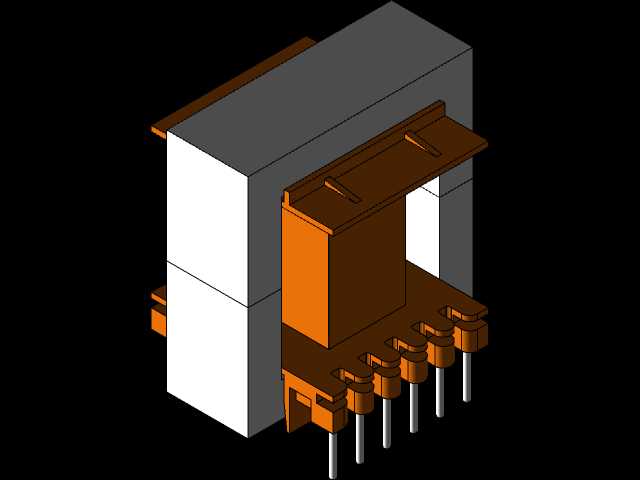

E42/21/15垂直单段线轴骨架结构

项目分类:变压器/电感器 发布时间:2022-05-03 ID:622325
  • E42/21/15垂直单段线轴骨架结构
  • E42/21/15垂直单段线轴骨架结构
  • E42/21/15垂直单段线轴骨架结构

  在低压开关电源、小型信号隔离模块、工控板载传感变送单元的板级电磁元件设计中,线圈骨架的结构合理性直接决定了绕组绕制效率、引脚焊接可靠性以及成品元件的绝缘耐压表现,这款垂直单段线轴正是针对小功率板载安装场景开发的骨架结构。从实际产线绕制需求出发,骨架的绕线轴采用单段直壁设计,轴身侧壁做了微小的脱模斜度处理,既保证注塑成型后顶出过程不会刮伤轴壁,也能让漆包线绕制时排线更规整,不会出现底层线匝卡入分型缝的问题;绕线区两侧的挡边高度经过核算,刚好适配对应线径下额定匝数的绕组堆叠高度,挡边边缘做了R0.3的圆角过渡,避免绕线过程中尖锐棱边刮破漆包线绝缘层造成匝间短路。骨架底部的插针采用直插式排布,五根插针沿骨架宽度方向等距排列,

  插针根部与骨架底座结合处做了方形定位凸台,插针压入骨架后凸台可以限制插针在注塑件内的转动与轴向窜动,过波峰焊时不会因为焊锡张力导致插针倾斜偏移,插针的伸出长度按照常规1.6mm厚PCB的通孔焊接要求设定,穿过PCB后预留的焊锡长度刚好满足焊点浸润要求,不会出现引脚过短焊盘吃锡不足、或是引脚过长剪脚后残留应力拉扯焊盘的问题。骨架一侧的安装卡扣结构是针对自动化插装设计的,卡扣的悬臂厚度与倒扣量经过反复调整,既能让骨架在PCB上预固定时不会因为传送带振动脱落,又能在返修时用普通镊子轻压卡扣即可拆下元件,不会损坏PCB焊盘。从安装边界来看,这款垂直骨架的整体高度控制在21mm以内,投影宽度15mm,长度42mm,

  属于标准的E42规格磁芯配套骨架,磁芯安装槽的尺寸公差按照MT1级注塑精度控制,配套的E型磁芯插入后不会出现松旷或是过盈压裂骨架的问题,磁芯与骨架挡边之间预留的间隙刚好可以包裹一层绝缘胶带,满足安规要求中初次级绕组的爬电距离要求。在实际选型应用中,这类骨架多用于功率在15W以内的隔离开关电源、电流采样互感器、板载信号隔离变压器的生产,绕线时可以直接适配普通的自动绕线机夹头,不需要定制专用夹具,轴中心的定位孔尺寸与通用绕线机顶针匹配,装夹效率比异形骨架高出近40%。骨架的材质选用增强阻燃PBT,耐温等级达到B级,可以满足波峰焊260℃峰值温度下10秒不软化变形的要求,长期工作在120℃环境下不会出现脆化开裂的问题。

  设计过程中特意将绕线区的过线槽设置在插针同侧的挡边根部,过线槽的宽度刚好能同时穿过三根0.3mm线径的漆包线,绕组引出线可以直接顺着过线槽缠绕到对应插针上,不需要额外加套绝缘套管,减少生产工序的同时也避免了套管移位造成的绝缘隐患。底座部分的平面度控制在0.1mm以内,贴装到PCB上时不会出现一侧翘起的问题,焊接后骨架与PCB表面贴合紧密,后续灌封或是点胶固定时胶层厚度均匀,不会出现气泡残留。针对不同的绕组耐压需求,挡边的厚度设计为1.2mm,在不增加骨架整体尺寸的前提下,满足了交流2500V耐压的绝缘要求,不需要额外增加绝缘片就可以通过常规的安规测试。插针的材质选用黄铜镀锡,镀层厚度控制在5μm以上,可焊性良好,长期存放不会出现氧化发黑的问题,插针与骨架的结合力大于15N,正常扯动绕组引线不会把插针从骨架中拔出。
