筒管线圈成型器E25X13X7结构设计

项目分类:变压器/电感器 发布时间:2022-05-03 ID:622329
  • 筒管线圈成型器E25X13X7结构设计

  在小功率开关电源、信号采样回路、低压控制板的电磁元件选型与结构适配环节,这类筒管线圈成型结构是绕制小型电感、脉冲变压器的核心载体,日常接触的工控IO端口信号隔离、家电控制板电源滤波、小型传感器信号调理回路里,都能见到同结构元件的身影。不同于大尺寸工频变压器的开放式骨架,这款成型器的尺寸边界控制在25mm×13mm×7mm的紧凑区间,刚好适配板上安装空间局促的高密度PCB布局场景,插装引脚的伸出长度、引脚间距完全遵循常规波峰焊的工艺要求,不需要额外定制治具就能完成批量焊接,引脚根部做了台阶限位结构,插入PCB时能精准控制元件本体与板面的距离,避免焊接时焊锡沿引脚爬升到线圈绕组区域造成绝缘失效。从结构设计逻辑来看,

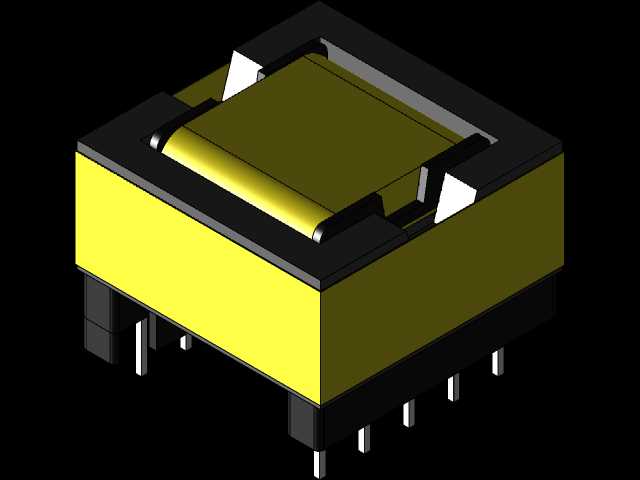

  黑色的基座部分采用耐高温热塑性材料注塑成型,绕线区域的筒管侧壁做了0.8mm的均匀壁厚,既保证绕制0.1-0.5mm线径漆包线时的结构强度,不会因为绕线张力导致骨架变形,又尽可能压缩了非必要的结构占空比,给绕组预留足够的容纳空间,两侧的挡边高度刚好匹配7mm的总高度限制,绕线完成后外层包裹绝缘胶带时不会超出安装高度边界,挡边上预留的缺口是专门给绕组首尾引线留的出线通道,引线可以顺着缺口直接连接到对应引脚上,不需要额外增加引线固定结构,减少生产环节的工序步骤。中间黄色的部分是绕制完成的绕组区域,设计时预留的绕线空间可以容纳不同线径、不同匝数的绕组组合,不管是做单绕组的功率电感,还是多绕组的信号耦合变压器,

  都能在这个骨架基础上调整绕线参数完成适配,绕组与基座之间的绝缘距离完全满足低压电器的安规要求,不需要额外增加绝缘垫片就能达到基础绝缘等级。实际选型适配时,首先要确认安装孔位的引脚间距与PCB焊盘位置完全匹配,这款成型器的引脚采用直插式排布,两排引脚的横向、纵向间距都做了标准化设计,和市面上同规格的贴片电感、小型变压器封装尺寸兼容,在旧板卡升级替换时不需要修改PCB走线就能直接适配。绕线作业时,筒管的内壁光滑度做了专门优化,绕线过程中不会刮伤漆包线的绝缘层,两侧挡边的圆角处理也避免了绕线张力集中在挡边棱角位置造成漆包线破损,绕线完成后的绕组整体被限制在两侧挡边之间,不会出现线圈松散、移位的问题,后续浸漆、

  烘干工序中骨架的耐温性能可以承受常规绝缘漆的烘干温度,不会出现受热变形的情况。在设备实际运行场景中,这类线圈成型器承载的绕组承担着电能转换、信号耦合、滤波降噪的作用,比如在传感器的信号调理回路里,绕制在这个骨架上的线圈可以和周边电容、电阻组成LC滤波网络,滤除信号传输过程中耦合进来的高频干扰,保证传感器输出信号的稳定性;在小功率辅助电源回路里,这个骨架上绕制的变压器绕组可以完成高压到低压的电气隔离与电压转换,给控制芯片提供稳定的低压供电。结构设计时还考虑了批量生产的一致性问题,所有尺寸公差都控制在±0.1mm以内,注塑成型的骨架脱模斜度做了最小化处理,保证批量生产时每个骨架的绕线空间、引脚位置都保持一致,不会因为骨架尺寸偏差导致绕线参数出现波动,最终影响元件的电气性能。安装时元件本体与PCB板面保持1mm左右的间隙,既可以避免焊接时的热量直接传导到绕组区域造成绝缘层老化,也能给板面清洗时的清洗液预留流动空间,避免清洗液残留在元件底部长期腐蚀焊盘与引脚。不同于开放式的线圈结构,这种带成型骨架的筒管线圈结构机械强度更高,在设备存在一定振动的使用场景下,不会出现绕组松散、引线断裂的问题,能适应工控现场、车载电子等存在持续振动的应用环境,长期运行的可靠性比无骨架线圈提升很多。
