哈雷摩托车改装脚踏结构设计

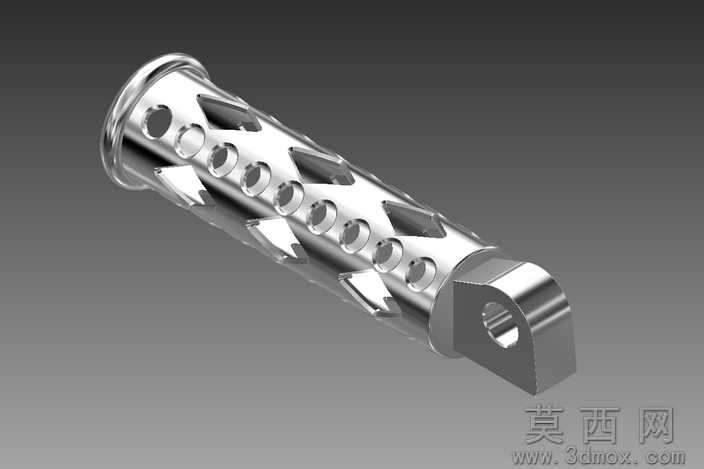

本作品为哈雷摩托车配套的改装脚踏三维设计，建模阶段采用参数化建模逻辑完成整体结构搭建，首先以圆柱基体作为脚踏主体的基础形态，通过拉伸、切除特征完成主体筒身的基础轮廓构建，在筒身一端一体化设计带安装孔的连接耳结构，该结构通过圆角过渡处理消除应力集中点，确保安装部位的结构强度能够承受骑行过程中的踩踏载荷与颠簸冲击力。筒身表面的防滑结构设计经过多轮调整，首先排布多组等距圆形通孔，既能够减轻零件整体重量，也可以在雨天骑行时快速排走脚踏表面积水，避免鞋底打滑；在圆孔间隙处设计菱形凸起防滑棱，凸起棱边做微小倒角处理，既保证踩踏时的摩擦力足够，也不会过度硌伤鞋底，同时在筒身对应位置设计长条形镂空槽，进一步优化减重效果的同时，让整体外观更具硬核改装风格。材质与渲染阶段，主体采用亮面镀铬金属材质，调整材质的反射率与粗糙度参数，模拟真实电镀金属的高反光质感，同时在金属表面添加细微的划痕纹理，避免渲染效果过于塑料化；背景采用渐变深灰色调，搭配三点布光方案，主光从侧上方打亮零件主体轮廓，辅光补全暗部细节，轮廓光勾勒零件边缘的金属高光，充分展现镀铬材质的光泽感与结构细节。设计思路上，该脚踏兼顾实用性与装饰性，整体尺寸匹配哈雷车型原厂脚踏的安装孔位，可实现无损替换安装，筒身的镂空与防滑结构经过人机工程校核，踩踏接触面积符合日常骑行的脚部放置需求，连接耳的安装孔位公差经过严格设定，确保安装后不会出现旷量，整体结构没有冗余设计，所有特征既服务于外观风格，也具备实际功能价值，能够满足摩托车改装用户对外观个性化与使用可靠性的双重需求。
