工业防护用金属栏杆扶手三维结构设计

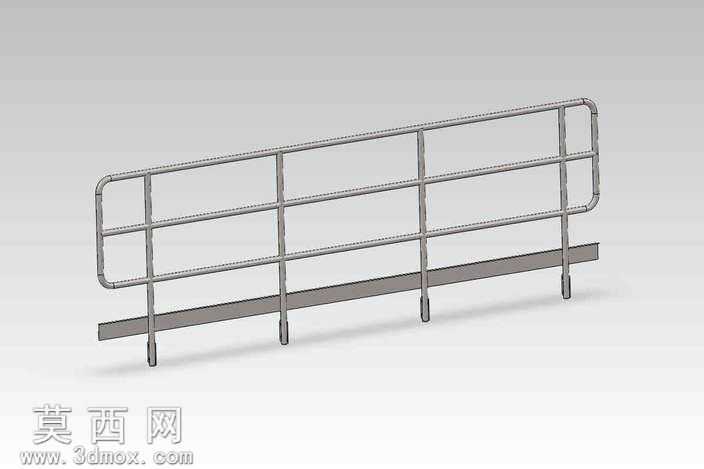

本作品为工业场景防护使用的金属栏杆扶手三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循金属管材加工的工艺逻辑，所有管材衔接处均做了符合实际焊接工艺的圆角过渡处理，避免出现现实加工无法实现的尖锐直角结构。模型整体采用等比例1:1真实尺寸搭建，主体框架由多段标准圆管弯折、拼接而成，顶部扶手管做了两端圆弧收边的弯折处理，既能够避免尖锐边角带来的磕碰风险，也符合防护扶手的人体工学握持需求。模型的横向设置三层平行横杆，纵向均匀布置五根竖向支撑立管，底部搭配通长的扁钢挡边，可有效阻挡小型物件从栏杆缝隙滚落，同时提升整体框架的抗形变能力；五根竖向立管底部均预留了安装固定的插脚结构，可直接与地面预埋基座或者安装台面完成插接固定，适配多数工业平台、设备周边的防护安装场景。材质渲染阶段，主体金属构件统一赋予哑光不锈钢材质，调整材质的金属度、粗糙度参数还原真实不锈钢管材的磨砂质感，底部挡边做了轻微的色差区分，模拟实际生产中底部挡边做防腐喷塑处理的工艺效果，渲染输出的效果图光影柔和，结构细节清晰，能够直观展现扶手的整体形态与各部件的衔接关系。设计过程中充分考虑结构的稳定性与实用性，各管材的排布间距符合安全防护规范要求，横向横杆的间距可避免人员意外穿越，竖向支撑的排布密度经过受力测算，能够满足常规侧向倚靠、冲击的承重需求，整体结构无冗余部件，所有构件均可采用常规金属管材切割、弯折、焊接工艺加工实现，具备较高的实际生产参考价值，可直接用于工业防护设施的方案展示、结构校核以及加工出图参考。
