汽车排气系统弯管结构三维设计

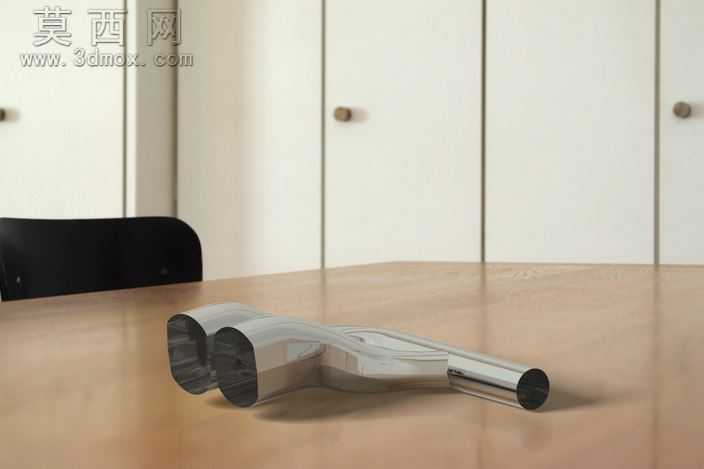

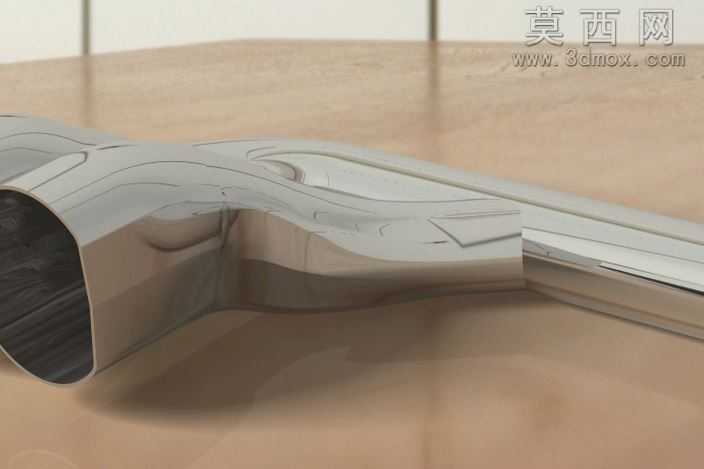

本作品为排气系统专用弯管构件的三维设计成果，建模阶段采用CATIA软件完成全参数化构建，首先基于排气系统的管路走向布局需求，绘制精准的二维截面草图，明确管体的入口口径、出口口径以及整体弯折曲率参数，通过多截面曲面、扫掠等建模命令生成管体的基础曲面结构，再经过曲面缝合、实体加厚操作得到管体的基础实体模型。建模过程中严格把控管壁厚度的均匀性，针对弯折区域做了曲率优化，避免出现应力集中的锐角结构，同时对管体两端的连接端口做了适配性结构设计，预留出与上下游管路对接的安装余量，保证后续装配环节的匹配精度。材质渲染阶段，为管体赋予了哑光金属材质，模拟实际生产中不锈钢排气构件的表面质感，调整材质的粗糙度、金属度参数，还原金属构件在自然光下的漫反射与高光效果，同时搭建了简洁的展示场景，通过柔和的环境光影突出管体的流畅曲面轮廓与结构细节，清晰呈现弯折段的过渡形态与整体造型特征。设计思路上，该排气弯管充分考虑了排气通路的气流通过性，管体内壁做了顺滑过渡处理，减少气流在弯折区域产生的紊流与阻力，同时兼顾构件的结构强度与轻量化需求，在保证管壁满足使用强度要求的前提下优化壁厚参数，降低构件整体重量。整体模型的结构细节完整，曲面过渡顺滑无破面，各部分尺寸参数符合五金管件的通用设计规范，既可以作为排气系统设计的参考构件，也可用于相关管路布局的装配验证、结构受力仿真分析等场景，能够直观展现排气弯管的造型特点与结构特征，为同类管路构件的设计优化提供可靠的三维参考依据。
