3千瓦盘式自动发电装置结构设计

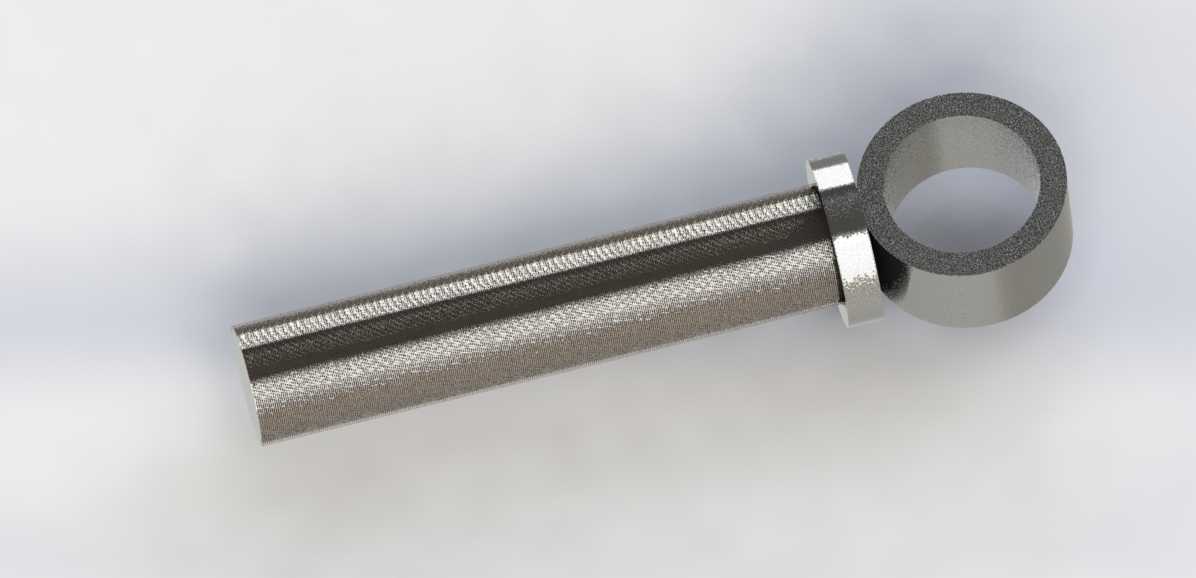

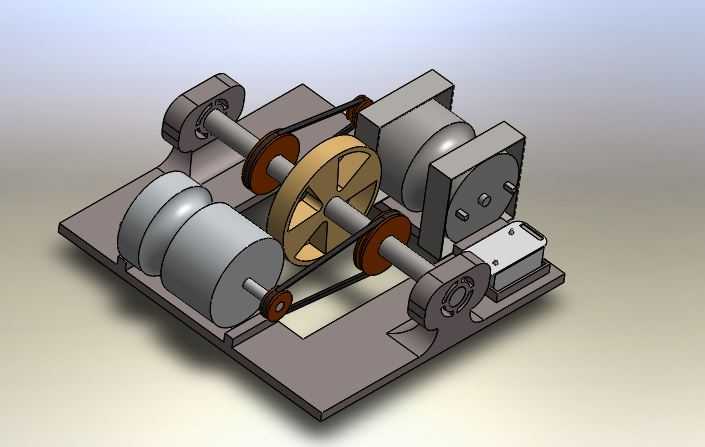

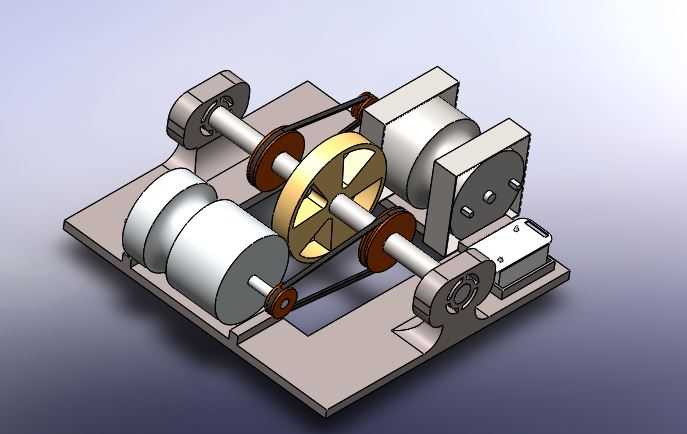

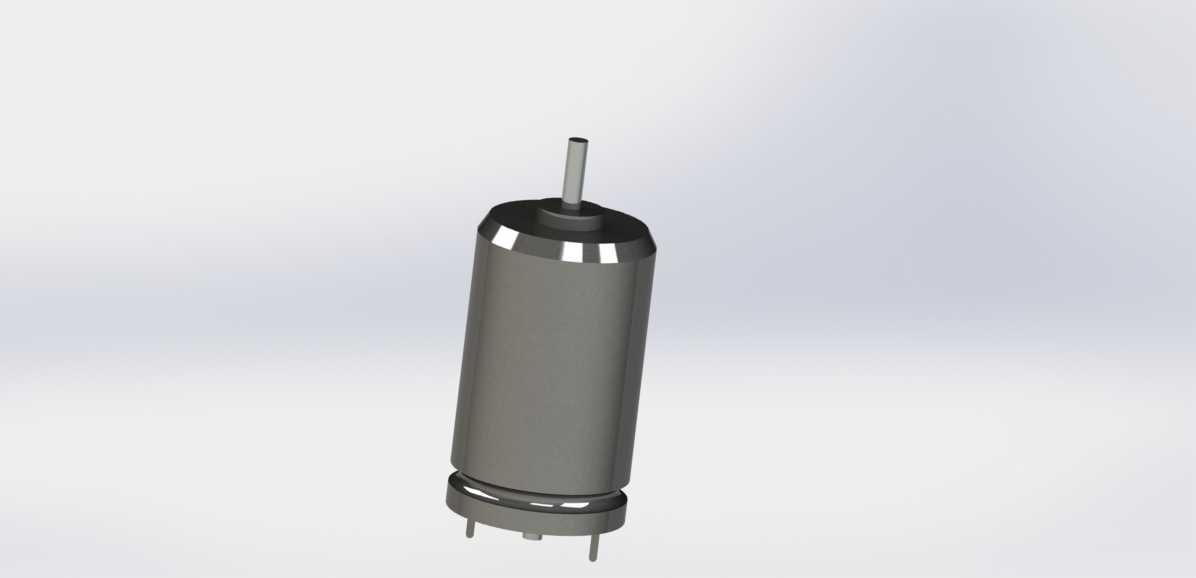

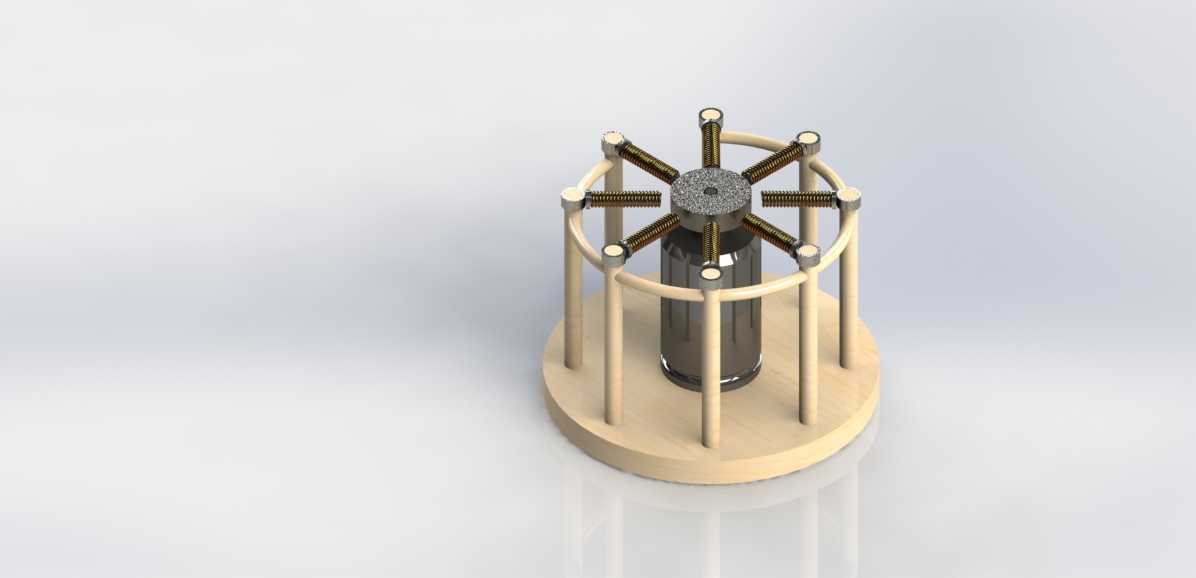

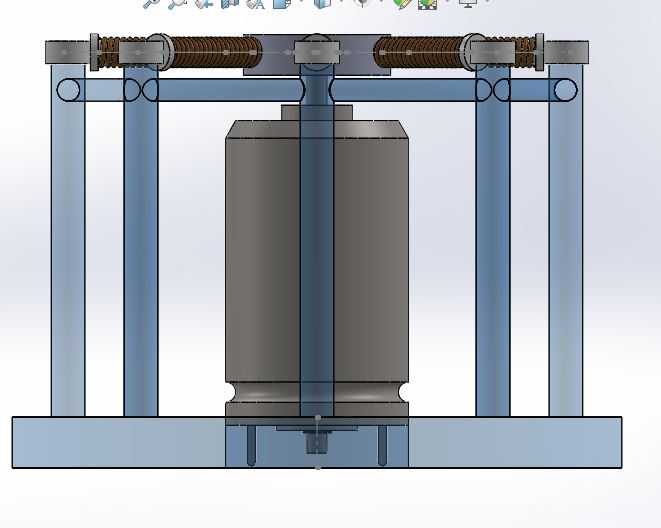

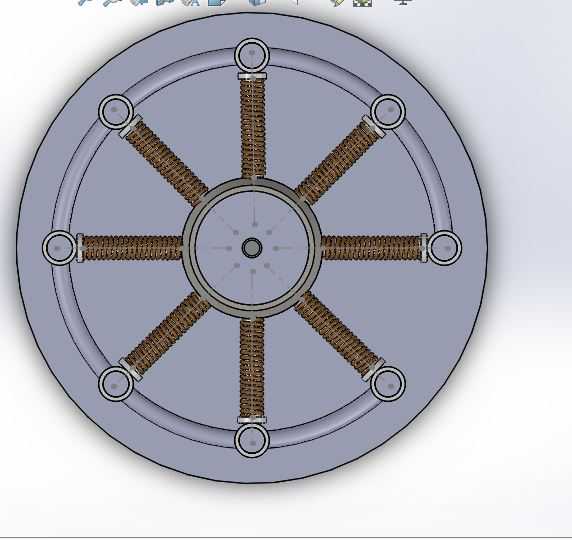

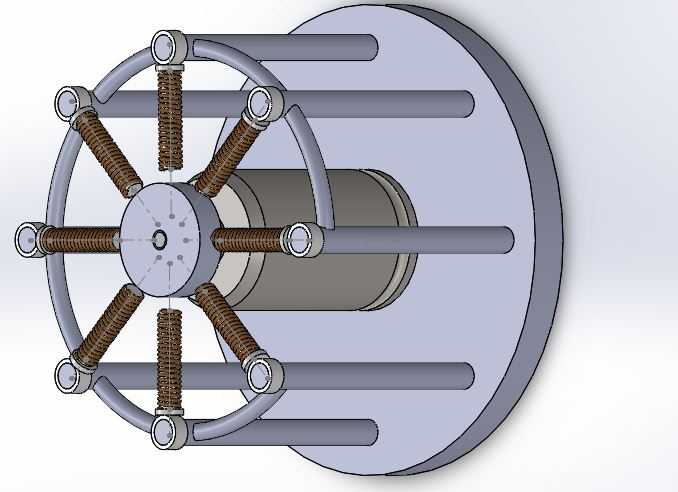

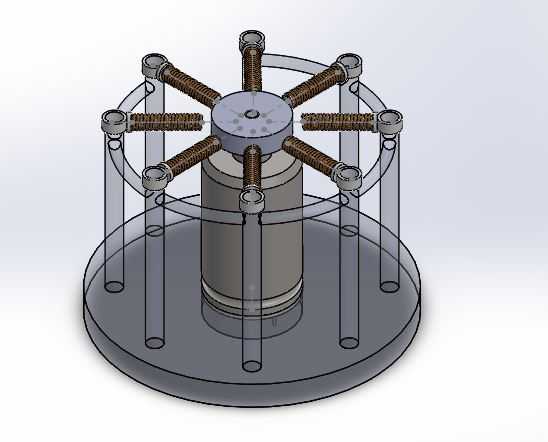

　　这款3千瓦功率等级的盘式发电装置，核心采用轴向磁通布局设计，区别于传统径向磁通发电机的筒式结构，整体呈现扁平盘状形态，在对轴向安装空间有严格限制的场景下具备天然适配优势。从结构细节来看，装置的定子端采用圆形安装基板作为承载基体，基板上沿圆周方向均匀布设8组带绝缘骨架的励磁绕组，绕组通过环形定位架完成周向固定，每一组绕组的出线端都通过基板上预设的穿线孔汇集到中心接线区域，避免布线杂乱引发的绝缘磨损问题。转子部分与输出轴直连，轴端通过双轴承结构完成径向与轴向定位，轴承座与定子基板采用一体化加工设计，保证转子转动过程中的同轴度公差控制在0.02mm以内，降低高速转动时的偏磨风险。

　　在实际应用场景中，这类轴向磁通的自动发电装置可适配小型分布式离网供电场景，比如野外监测站点的辅助供电、小型水力或风力捕获装置的能量转换单元，也可作为小型动力设备的馈能模块，在设备减速或制动过程中回收转动动能转化为电能存储。区别于传统发电机需要外接励磁电源的设计，该结构通过绕组排布与永磁体的配合设计，可在转子达到初始启动转速后自动建立励磁磁场，无需额外的励磁控制电路即可完成电能输出，简化了外围配套电路的设计复杂度。

　　从安装边界来看，装置的定子基板外缘预留了6个均匀分布的安装通孔，可直接通过螺栓固定在配套设备的安装法兰面上，安装孔的位置度公差按照IT7级精度控制，适配常规标准法兰的安装尺寸，无需额外制作过渡转接板。整体轴向尺寸控制在120mm以内，最大回转直径为260mm，在同功率等级的发电装置中，径向尺寸略大于传统筒式发电机，但轴向尺寸可缩短40%左右，非常适合安装在轴向空间局促、径向空间有富余的设备舱内。

　　设计过程中重点考量了散热与结构强度的平衡，绕组固定架采用镂空的环形辐条结构，既可以减轻整体结构重量，又能在转子转动时带动空气流过绕组表面，带走绕组通电产生的热量，无需额外加装散热风扇即可满足额定功率下的温升要求。每一组绕组的端部都设置了绝缘缓冲垫，避免设备运行过程中的振动导致绕组绝缘层与金属定位架发生摩擦破损，提升长期运行的可靠性。中心轴的输出端采用标准平键连接结构，可直接与外部动力输入轴通过联轴器对接，也可根据使用需求更换为带轮连接结构，适配不同的动力输入形式。

　　在功能特性上，该装置在额定转速下可稳定输出3千瓦的电功率，输出电压的波形畸变率控制在5%以内，可直接给常规阻性负载供电，搭配整流稳压模块后也可为蓄电池组充电。装置的转动部件全部做了动平衡校正，额定转速下的振动速度值小于2.5mm/s，运行过程中不会产生明显的振动传导，对配套设备的结构强度要求更低。绕组采用耐高温漆包线绕制，长期运行的最高耐受温度可达155摄氏度，可在户外高温环境下持续工作，不会因为温升过高导致绝缘失效。
