格构式输电铁塔结构应力分析三维建模

　　本次建模的格构式塔架结构，主要应用于高压输电线路的架空线缆支撑场景，也可适配通信基站天线架设、山区气象监测设备搭载等需要高空承载的户外工程场景，这类桁架式塔架是当前长距离电力输送、偏远区域信号覆盖领域应用占比最高的支撑结构形式，相比实心钢柱结构，其自重更轻、风阻更小，更适合山地、丘陵等运输安装条件受限的区域部署。从结构功能来看，该塔架需要同时承担多回路输电线缆的垂直荷载、不同季节的覆冰附加荷载，以及常年遭遇的横向风荷载、极端天气下的断线冲击荷载，顶部的横担结构用于挂载绝缘子串与线缆金具，塔身的格构构型通过杆件的轴向受力传递荷载，将上部所有载荷均匀传导至底部的混凝土基础，避免局部应力集中导致结构失稳。

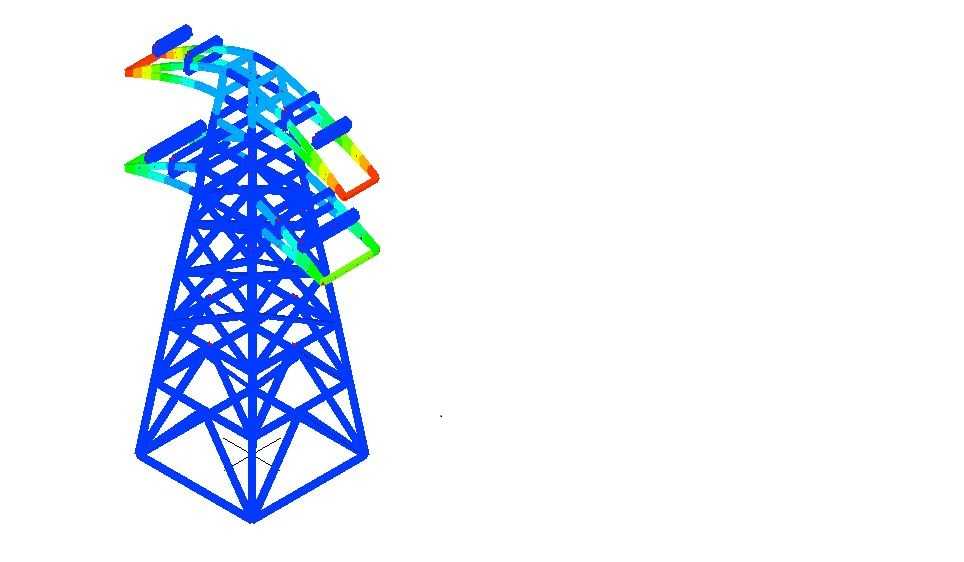

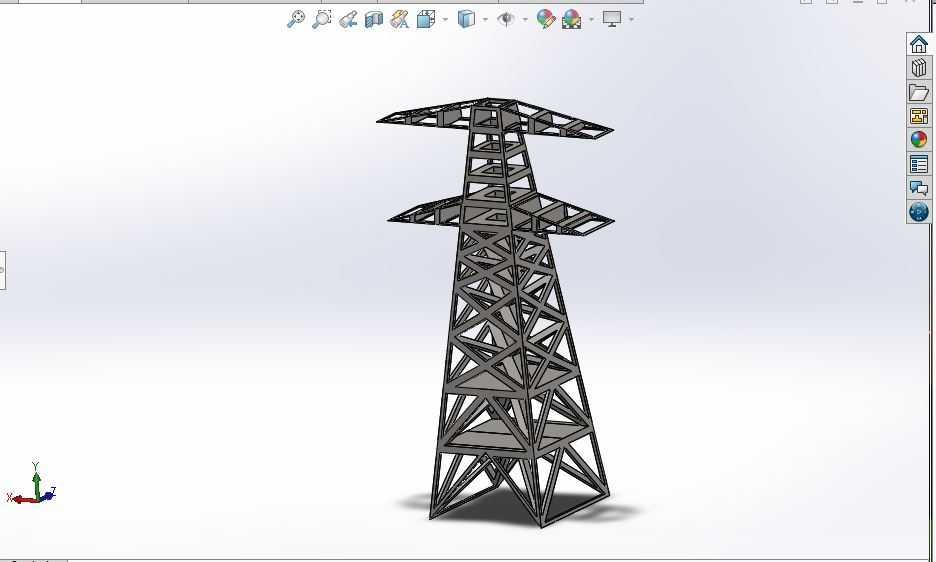

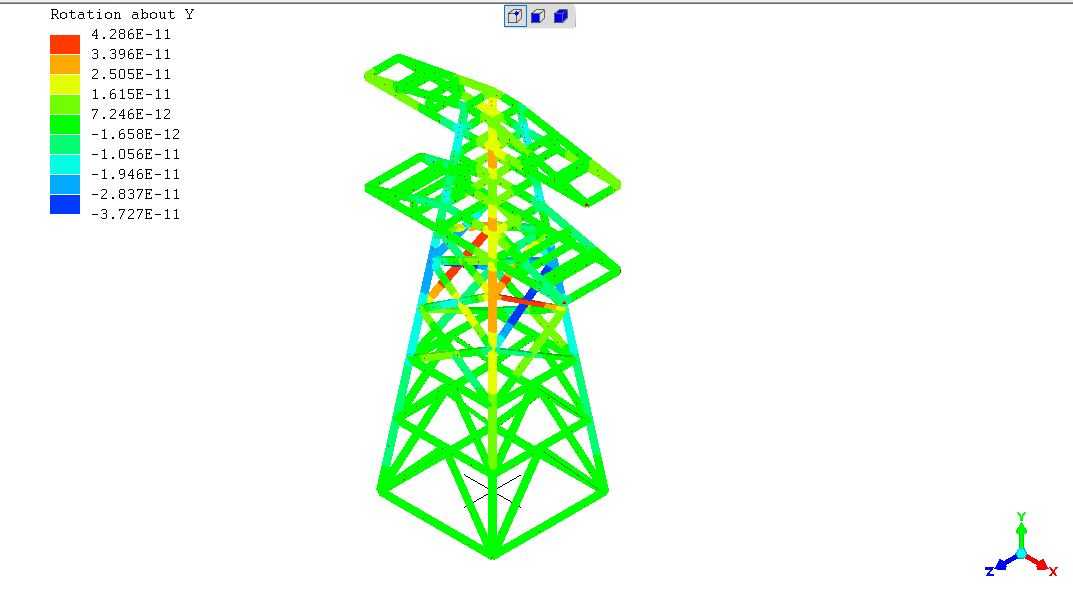

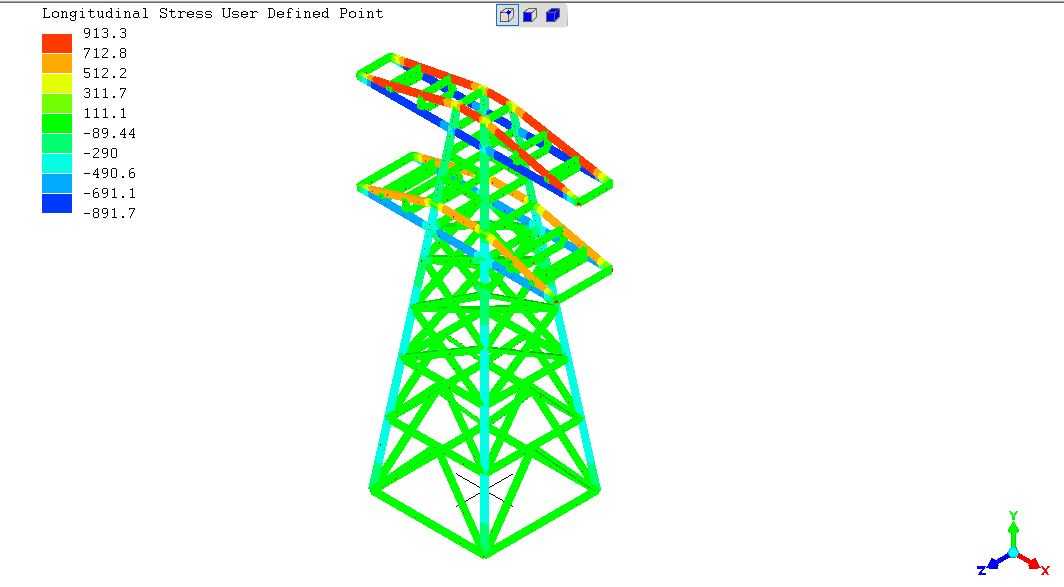

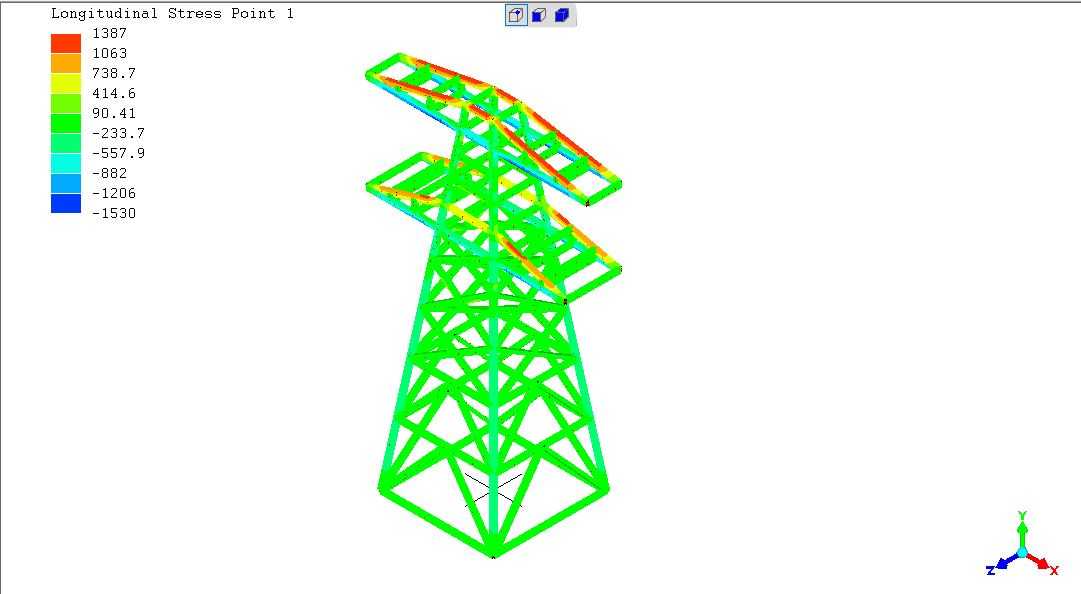

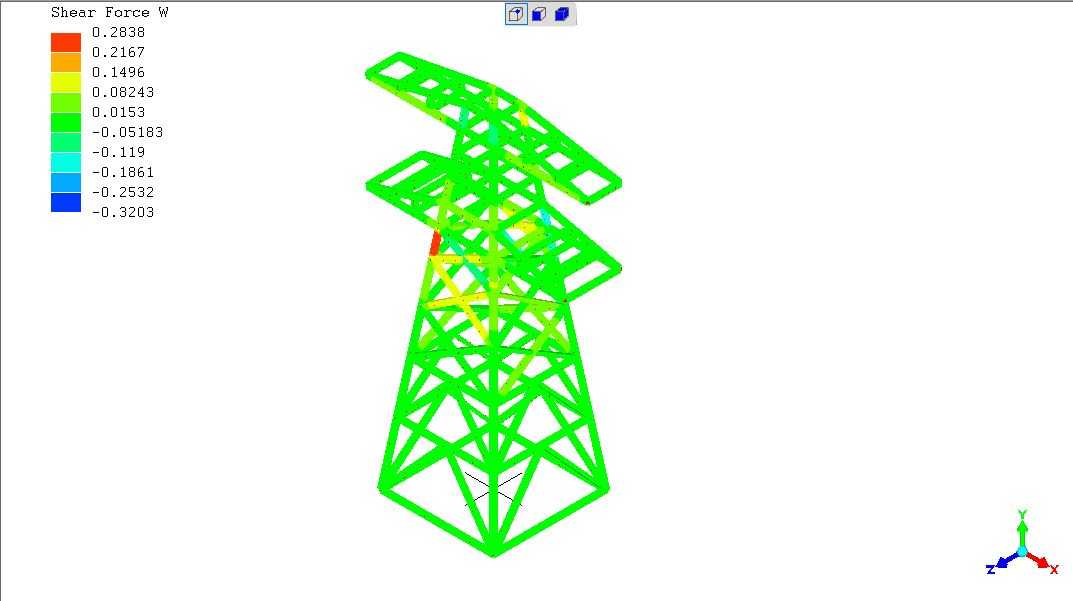

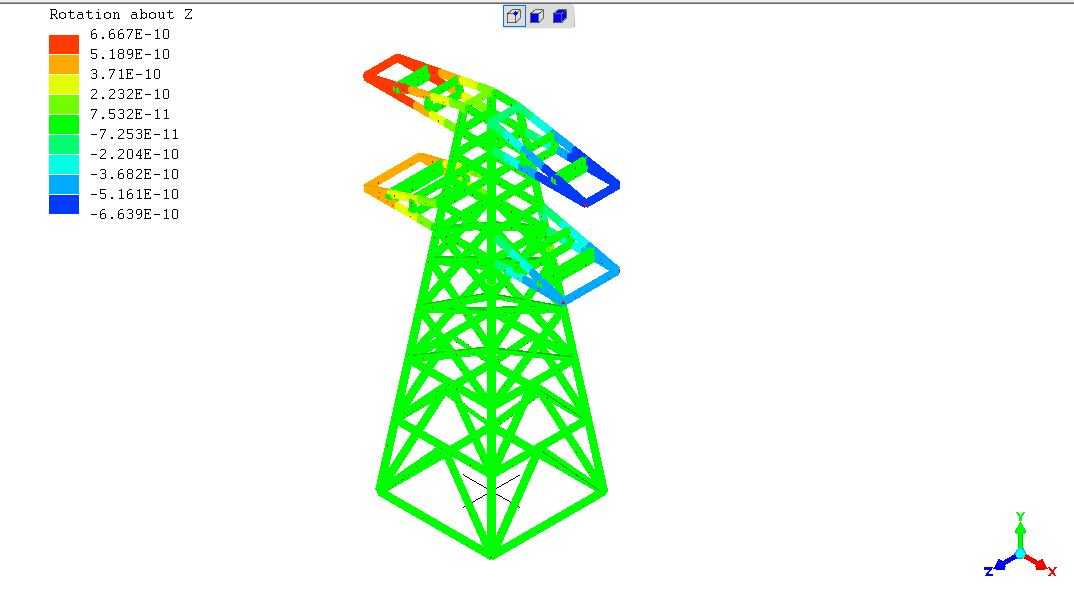

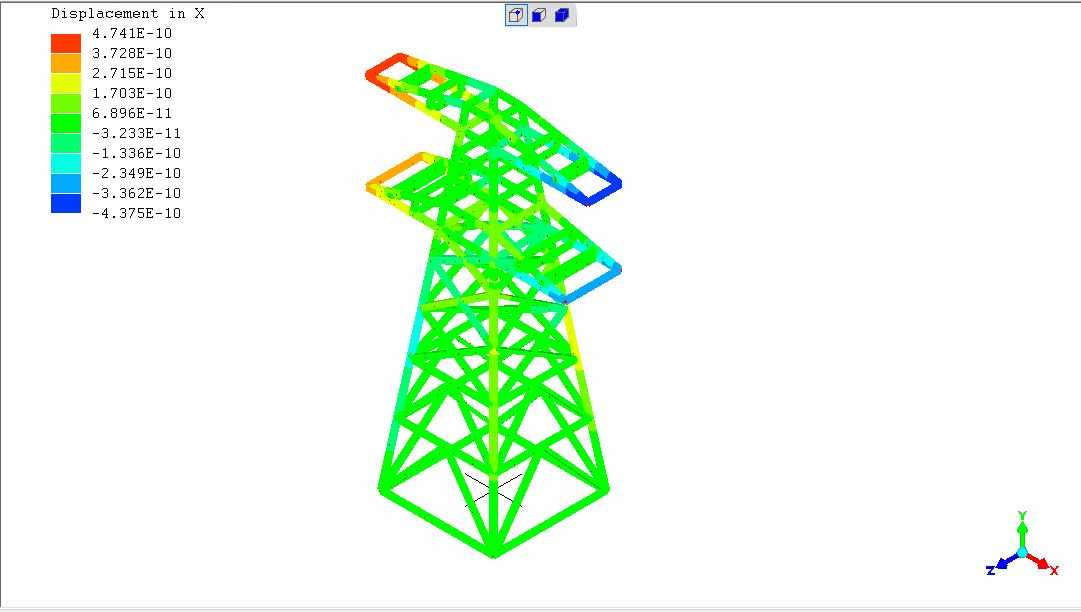

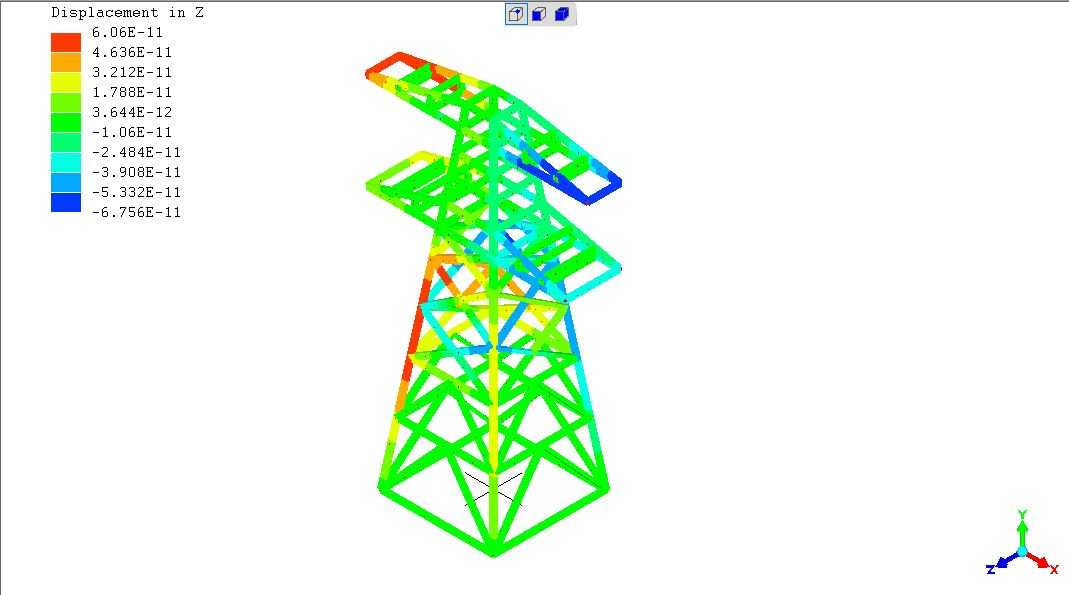

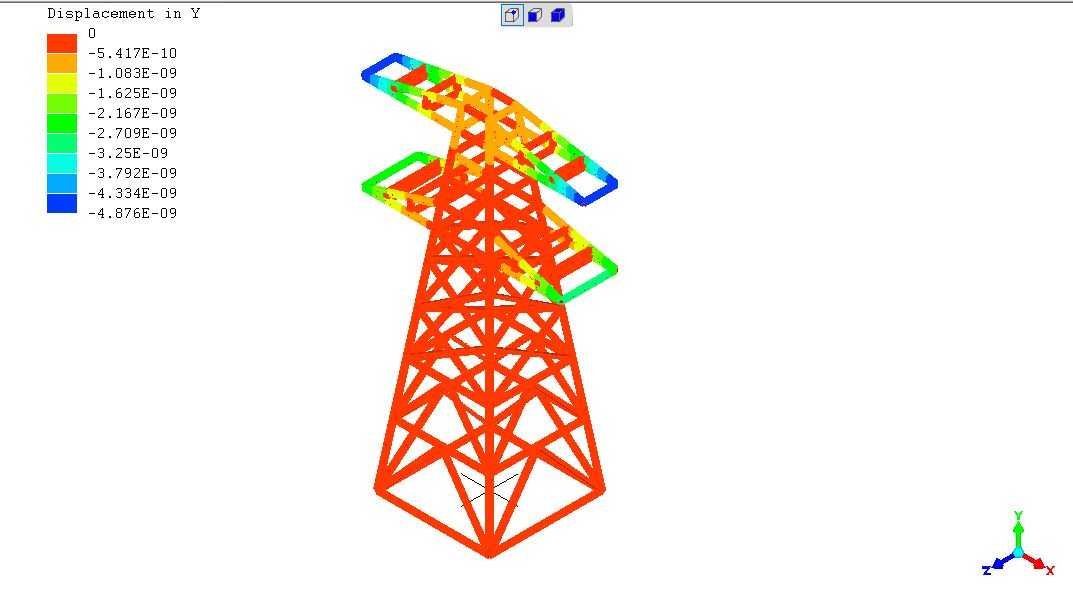

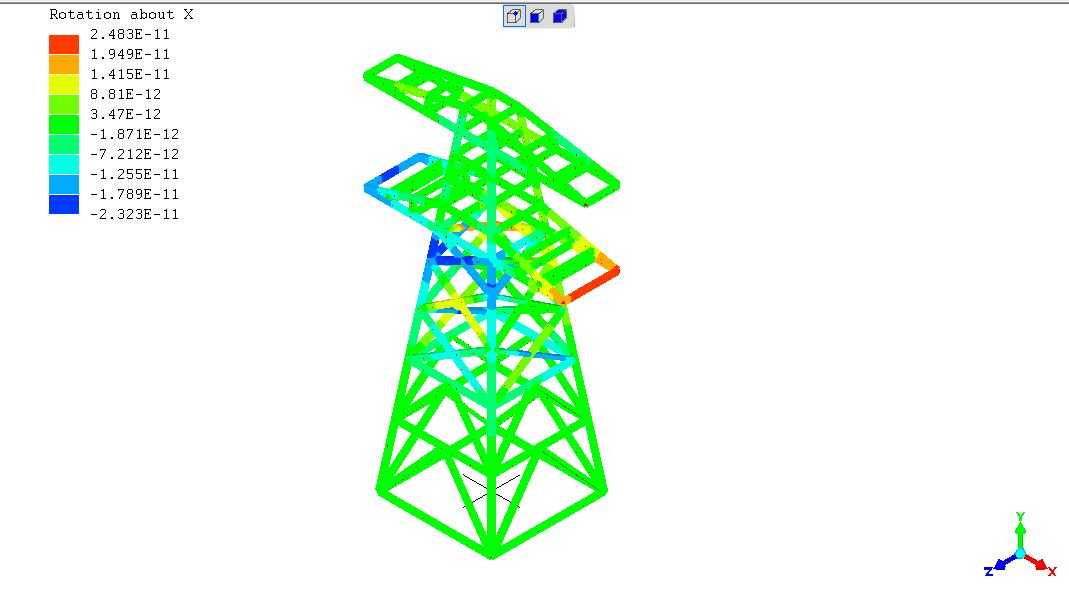

　　建模过程中首先按照输电线路塔架的常规设计逻辑确定整体构型，底部采用四边形外扩的塔脚布局，增大支撑跨度以降低基础所受的倾覆力矩，塔身从下至上按照固定坡度收窄，在保证顶部作业面尺寸满足横担安装要求的前提下，尽可能减少上部结构的迎风面积；杆件选型上，主材采用等边角钢拼接，斜材与辅材采用更小规格的角钢通过节点板连接，所有杆件的连接节点均按照铰接受力逻辑设置，符合实际工程中螺栓连接节点的受力特性，避免刚接假设带来的应力计算偏差。针对塔架的受力特性，建模阶段同步完成了弯曲工况下的应力仿真计算，从应力云图可以看到，塔身上部横担与主材连接的位置、塔身变坡处的节点是弯曲应力集中的主要区域，这些位置在实际设计中需要额外增加节点板厚度、加密辅材布置，

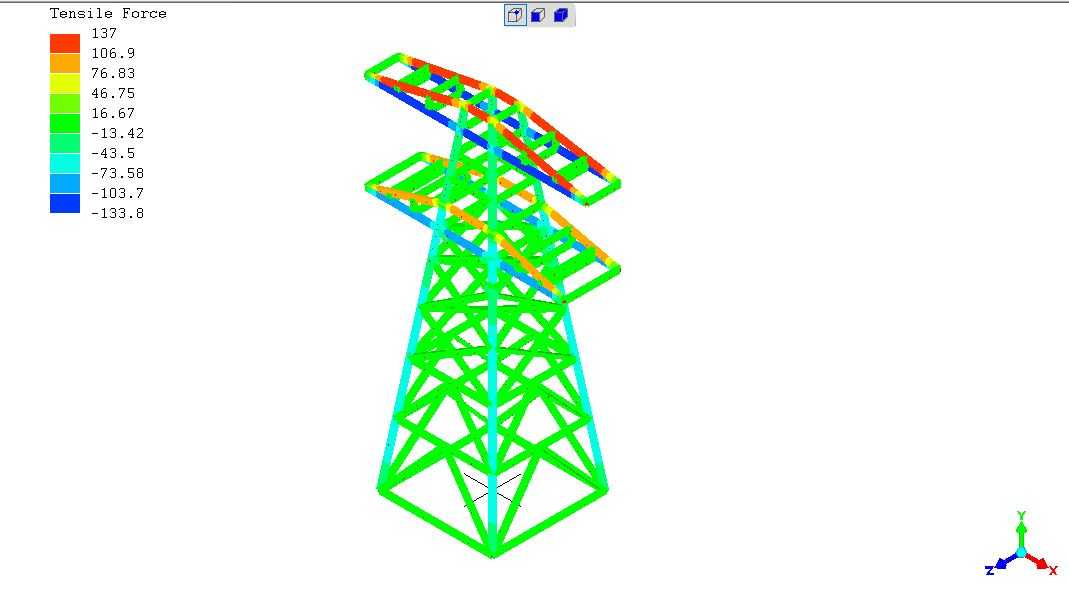

　　避免长期交变荷载下出现节点疲劳破坏；塔身中下部的主材主要承受压应力，斜材承担拉力与剪力，应力分布沿塔身高度呈现梯度变化，符合格构式塔架的受力传递规律。从安装边界来看，该塔架底部四个塔脚预留了与基础地脚螺栓匹配的连接孔位，安装时需要保证四个塔脚的水平度偏差控制在规范允许范围内，避免初始安装应力影响结构长期受力稳定性；塔架的横担长度按照常规110kV输电线路的线间距离设置，能够满足三相线缆的安全绝缘距离要求，横担端部预留了绝缘子串的挂点接口，可直接适配标准金具的安装尺寸。不同于常规简化的塔架三维模型，本次建模还原了所有辅材的布置位置，包括横担下方的支撑斜材、塔身中间的横隔面结构，这些辅材虽然不直接承担主要荷载，

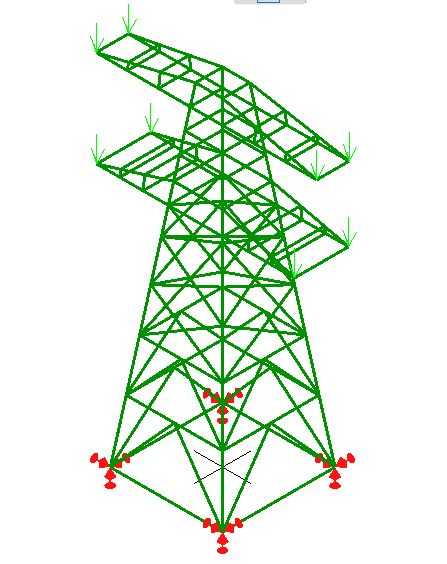

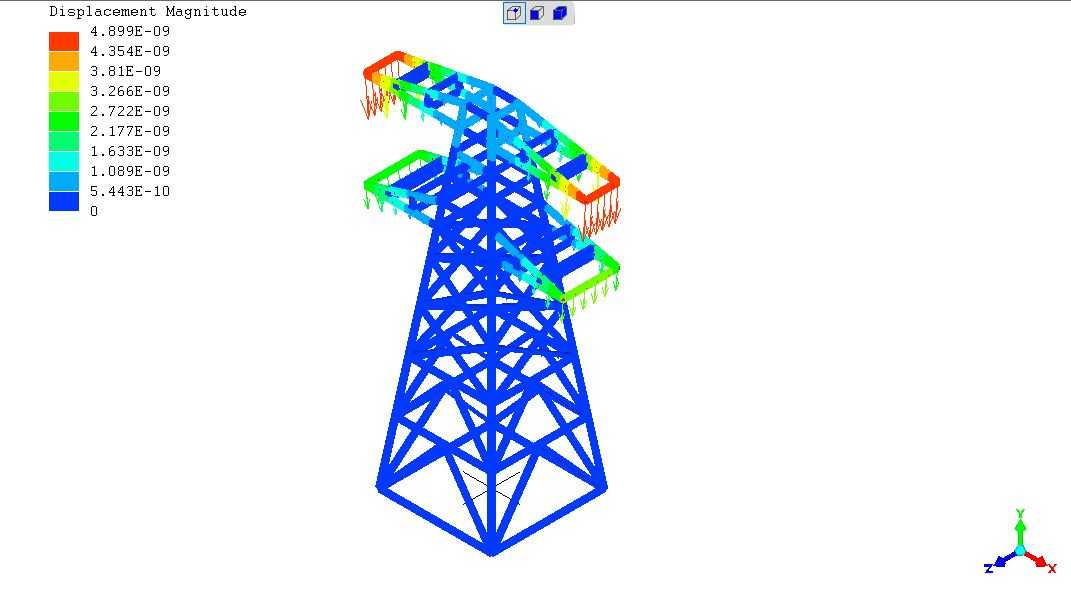

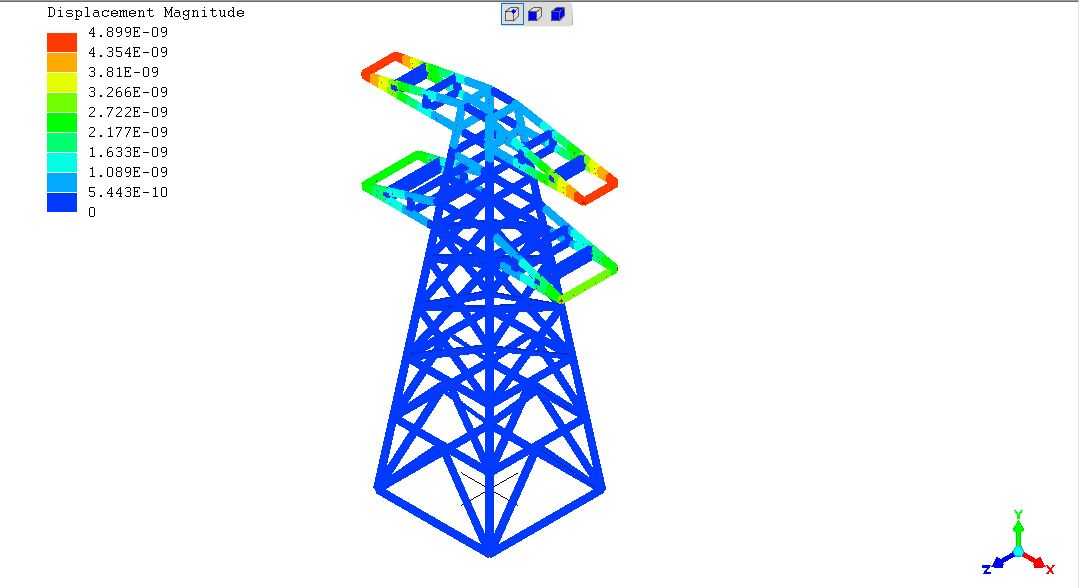

　　但能够有效减少主材的长细比，避免主材在受压状态下出现失稳屈曲，是格构式塔架设计中不可忽略的结构细节；应力仿真的边界条件按照实际工程中的最不利工况设置，即底部塔脚完全固定，顶部横担施加对应等级的导线拉力与风荷载，计算得到的应力分布结果能够直接为结构优化提供参考，比如对应力水平较低的下部斜材可以适当减小杆件规格，对应力集中的节点位置进行局部加强，在保证结构安全系数的前提下尽可能降低整体用钢量，控制工程建设成本。在实际工程应用中，这类格构式塔架的运输通常采用杆件散件运输，现场通过螺栓拼装完成，因此建模过程中所有杆件的分段长度均按照公路运输的尺寸限制设置，避免出现过长杆件无法运输的问题；节点板的尺寸与螺栓孔位也按照电力行业的标准规范设置，能够直接导出加工图纸用于工厂预制，减少二次深化设计的工作量。
