带法兰输出端的齿轮传动马达结构

　　在小型自动化产线的工位转台驱动、包装设备的辊道输送、轻工机械的间歇进给机构里，这类带侧置接线盒的齿轮马达是非常常见的动力集成部件，它把电机的高转速低扭矩输出，通过内置的齿轮减速组转换为低转速大扭矩的动力，不需要额外搭配独立减速箱，能大幅缩减设备动力段的安装空间，很多对安装尺寸有严格限制的紧凑型设备都会优先选用这类集成式动力单元。

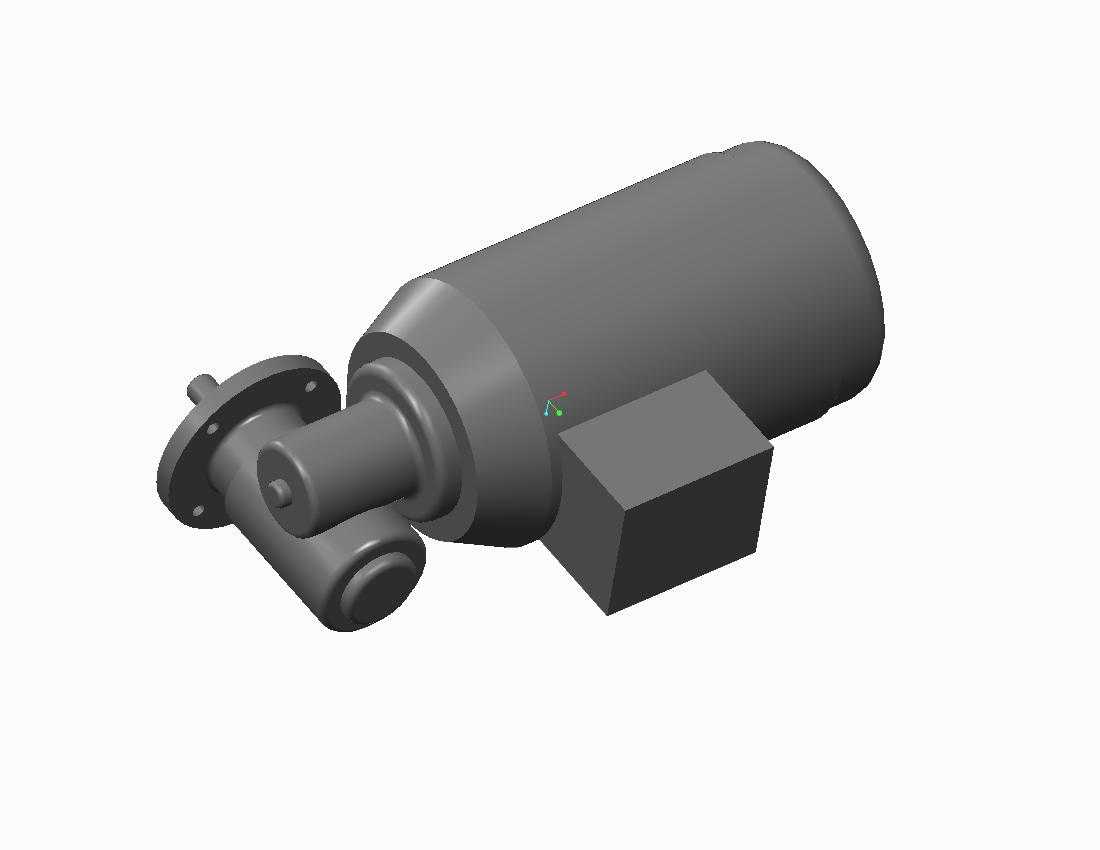

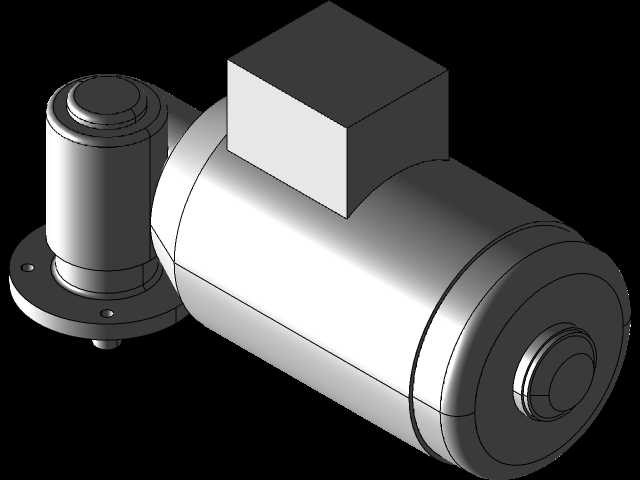

　　从结构设计逻辑来看，这个马达的输出端采用法兰式安装结构，法兰盘上预留了均匀分布的安装孔位，安装时可以直接通过螺栓把马达本体固定在设备的安装立板上，输出轴直接对接负载端的连接套，不需要额外做同轴度校准的复杂工装，只要安装面的平面度满足公差要求，就能保证传动过程中不会出现额外的径向偏载，减少输出轴轴承的异常磨损。侧置的方形接线盒做了凸起式设计，和电机主筒体之间留足了接线操作空间，现场布线的时候不需要把马达拆下来就能完成电源线的接驳，后期维护更换线缆的时候操作效率更高，接线盒的安装面和电机筒体做了贴合密封处理，能避免车间里的切削液、粉尘进入接线腔造成线路短路。

　　建模过程中需要重点把控几个安装边界尺寸：首先是主筒体的外径尺寸，这个尺寸决定了马达在设备安装位的径向避让空间，很多设备的安装位旁边会布置走线槽、传感器支架，筒体直径如果建模偏差过大，现场装配的时候就会出现干涉问题；其次是法兰安装面到马达尾端的轴向总长度，这个尺寸直接关系到设备整体的横向布局，尤其是在多工位转盘的周边布置多个动力单元的时候，轴向长度过长会导致相邻马达之间出现碰撞，甚至影响转盘的正常转动；然后是输出轴的伸出长度和轴径，输出轴的配合公差需要和负载端的连接套匹配，轴上的键槽尺寸也要对应标准平键的规格，不然现场装配的时候会出现键装不进去或者配合间隙过大导致传动打滑的问题。

　　内置的齿轮传动部分采用平行轴齿轮布置结构，和输出端的连接做了同轴度限位设计，建模的时候要注意齿轮副的中心距公差，中心距偏差过大会导致齿轮啮合间隙过大，传动过程中出现反向回程间隙，影响需要精准定位的工位动作；如果中心距过小，会导致齿轮啮合过紧，运转过程中噪音变大，齿轮齿面磨损加快，缩短整个马达的使用寿命。电机筒体尾部做了圆弧过渡处理，没有尖锐的棱角，一方面是铸造壳体的工艺要求，另一方面也能避免安装过程中棱角划伤操作人员，同时减少壳体的应力集中点，提升壳体的结构强度，在设备运行出现轻微振动的时候不会出现壳体开裂的问题。

　　实际选型应用的时候，这类齿轮马达通常搭配变频驱动器使用，可以根据负载的实际运行需求调整输出转速，在输送类负载上可以实现不同节拍的输送速度匹配，在进给类机构上可以实现快进、工进、快退的动作切换。安装的时候要注意输出轴的径向负载不能超过设计阈值，不要直接在输出轴上安装齿轮、链轮之后做悬臂式重载传动，必要的时候要在负载端加装辅助支撑轴承，分担输出轴的径向受力，避免长期运行导致输出轴弯曲变形。日常维护中只需要定期检查安装螺栓的紧固情况，还有接线盒的密封状态，不需要频繁拆解减速腔做维护，集成式的结构把齿轮组封闭在腔体内，出厂时已经加注了润滑脂，正常工况下可以满足长期免维护的使用需求。

　　建模时对各个部件的装配关系做了完整的约束，法兰盘和筒体的连接、接线盒和筒体的配合、输出轴和前端盖的密封位置都按照实际装配公差做了间隙预留，导出的通用格式模型可以直接导入不同的三维装配环境里做设备布局验证，不需要再额外做结构修正，能大幅缩短设备设计阶段的动力单元选型建模时间，也能提前排查安装干涉问题，减少后期现场装配的整改工作量。
