分件式结构国际象棋棋盘棋子套装

　　这套国际象棋的三维结构设计，完全从实际装配与使用逻辑出发，没有采用一体成型的简化建模思路，所有棋子与棋盘均作为独立结构件拆分设计，再通过基准定位完成整体装配，既满足3D打印分件制作的工艺要求，也适配后续不同材质表面处理的加工需求。从实际应用场景来看，这套棋具既可以作为休闲益智类桌面用品满足日常对弈需求，也可以通过材质升级（比如金属3D打印、实木拼接、亚克力精雕）作为文创展示摆件、商务礼品原型使用，甚至可以作为青少年科创教育的结构装配教学案例，让学习者理解分件设计、公差配合、基准对齐的基础工程逻辑。

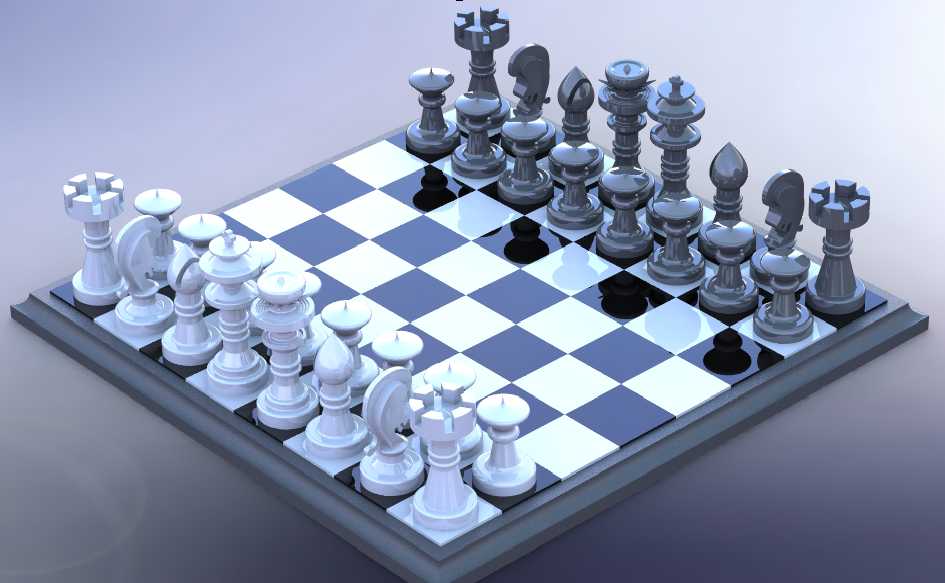

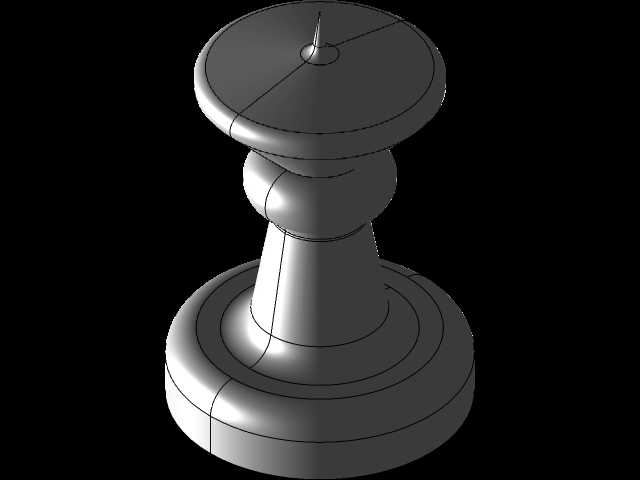

　　设计过程中首先明确了各棋子的外形识别边界：王、后、车、马、象、兵六类棋子严格遵循国际棋联规定的外形识别特征，在保证辨识度的前提下对曲面过渡做了工艺优化，所有外凸曲面的拔模斜度控制在1.5°-3°之间，避免3D打印或注塑脱模时出现结构卡滞，棋子底部统一设计了直径8mm、深度0.5mm的定位凹点，与棋盘格面的定位凸点形成间隙配合，配合公差控制在0.1mm，既保证棋子放置时的定位稳定性，不会因为轻微触碰发生移位，又能轻松取放不会出现卡涩。棋盘部分采用标准8×8黑白格布局，单格尺寸设定为50mm×50mm，整体棋盘外轮廓尺寸为440mm×440mm，边框宽度20mm，边框高度比格面高出2mm，形成围边结构避免棋子意外滑落，棋盘底部预留了3mm深度的防滑垫安装槽，可以粘贴硅胶防滑垫提升桌面放置的摩擦力，棋盘格面的黑白块采用拆分式结构设计，每一块格板都可以单独拆卸更换，若某一格出现磨损或刮花，不需要更换整个棋盘，仅替换对应格板即可，大幅降低后续维护成本。

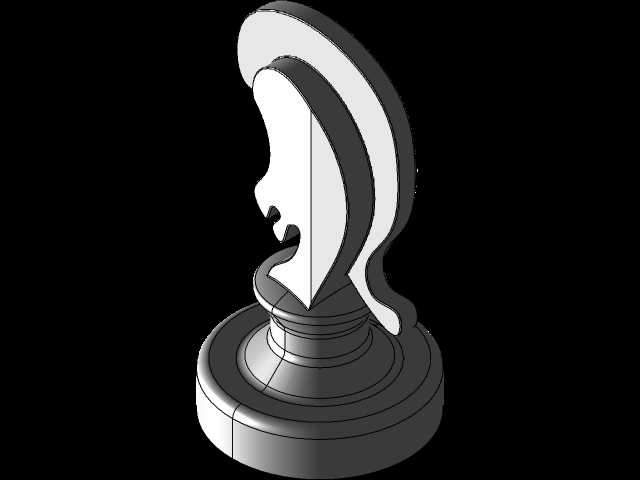

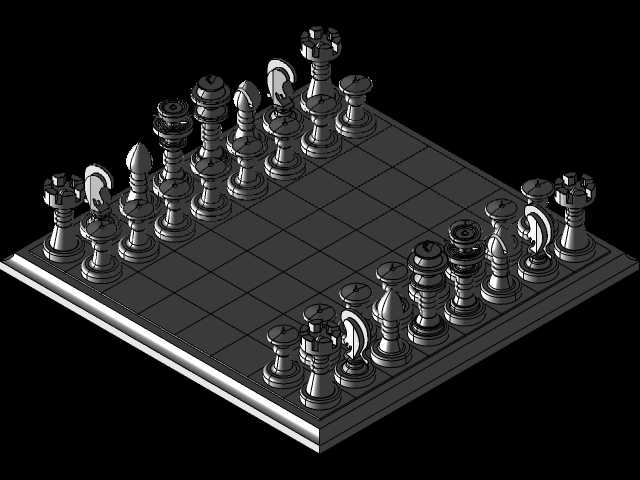

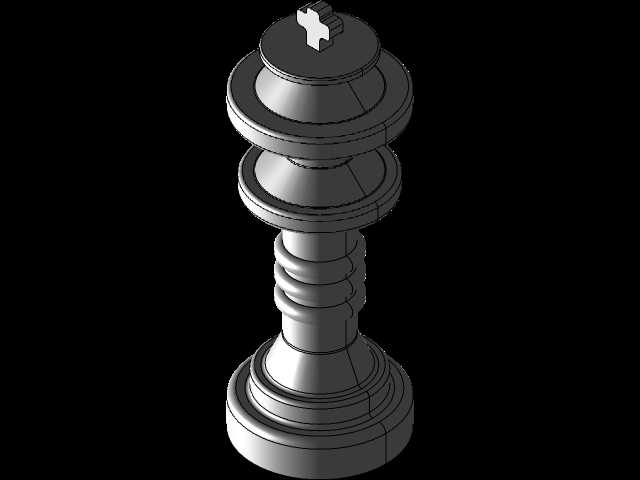

　　从结构功能特性来看，所有棋子的重心都经过配重优化设计，棋子内部预留了直径10mm的空腔，高度根据棋子整体高度调整，比如王的总高度为95mm，内部空腔深度为40mm，可以在空腔内注入铅粒或者配重钢珠调整重心，让棋子放置时更稳，不会因为轻微碰撞倾倒；马这类带有异形曲面的棋子，在建模时特意将曲面分模线设置在棋子侧面中线位置，避免分模线出现在正面影响外观，所有棱边都做了R0.5mm的圆角处理，没有尖锐边角，既提升使用安全性，也避免加工过程中出现应力集中导致的边角崩裂。装配逻辑上，所有零件都采用统一的世界坐标系基准，棋盘的原点设置在左下角格点位置，每个棋子的装配原点与棋盘格的中心定位点完全对齐，装配时不需要额外调整坐标，直接通过原点匹配即可完成整体装配，大幅提升装配效率。

　　在安装边界的考量上，这套模型的所有零件最大外轮廓尺寸都控制在100mm以内，完全适配主流桌面级FDM3D打印机的打印尺寸（常见打印尺寸220mm×220mm×250mm），不需要对零件做二次拆分就可以直接打印，棋盘的格板零件尺寸为50mm×50mm×5mm，边框零件最长尺寸为440mm，若使用小尺寸打印机，可以将边框拆分为4段拼接结构，拼接处采用燕尾槽定位，拼接公差控制在0.15mm，拼接后整体平面度误差不超过0.2mm，不会影响棋盘格面的平整度。针对不同加工工艺的适配性，设计时也做了对应调整：如果采用实木加工工艺，棋子的曲面可以直接导入五轴加工中心生成刀路，所有曲面的曲率变化连续，没有碎面或者曲率突变的位置，避免加工时出现刀纹；如果采用注塑工艺，所有零件的壁厚统一控制在2mm，加强筋厚度1.2mm，避免注塑时出现缩痕或者填充不足的问题。

　　实际使用层面，这套结构设计充分考虑了日常使用的磨损问题，棋子与棋盘接触的底面做了0.2mm的凸起耐磨层设计，可以粘贴毛毡垫减少摩擦噪音和接触面磨损，棋盘格面的表面粗糙度设定为Ra1.6，既不会因为太光滑导致棋子容易滑动，也不会因为太粗糙积灰难以清理。不同于市面上很多一体打印的简化象棋模型，这套分件设计的结构可以支持用户自定义配色和材质，比如棋子采用黑白双色树脂打印，棋盘采用胡桃木与枫木拼接，或者金属棋子搭配大理石棋盘，所有零件的安装接口都是通用的，不需要修改结构就可以适配不同材质的组合方案，给后续的二次创作和定制化生产留足了调整空间。
