内燃机传动用分体式连杆结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:622377
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计

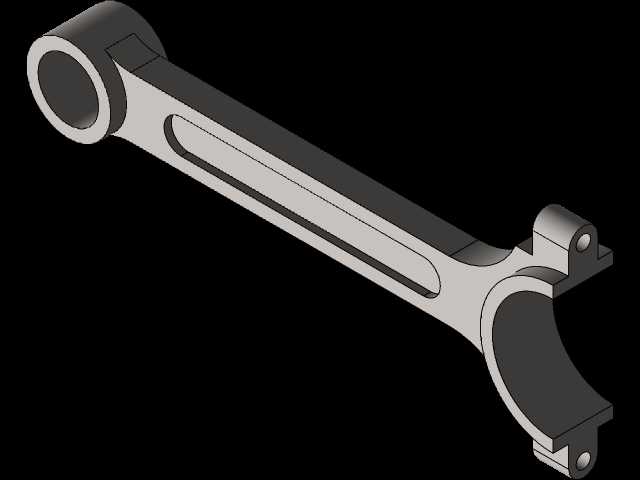

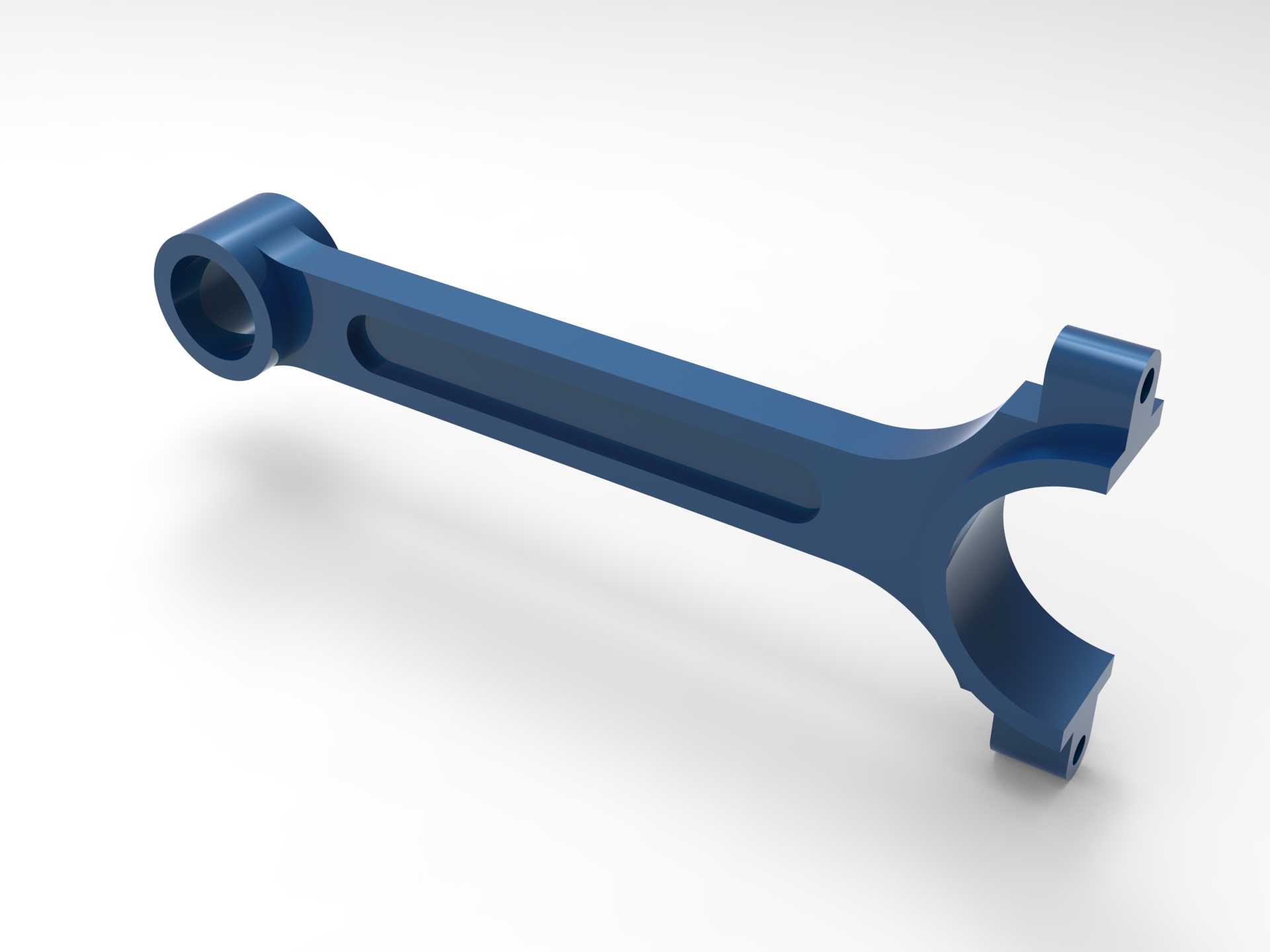

  在往复式动力设备的传动链路里,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定动力转换效率、整机运行寿命与NVH表现,本次呈现的连杆结构针对小排量内燃机工况做了针对性优化,可覆盖通用汽油机、小型柴油机以及部分往复式压缩设备的传动需求。从实际工况受力逻辑出发,连杆工作过程中需要交替承受活塞传递的爆发压力、往复运动惯性力以及曲轴旋转带来的交变侧向载荷,因此杆身采用了工字形截面设计,这种截面形式在同等材料用量下能获得最优的抗弯截面模量,既可以降低连杆自身的往复运动质量,减少惯性载荷对曲轴、活塞销的冲击,又能保证杆身在轴向压缩、横向弯曲复合受力下的结构刚度,避免高转速工况下杆身出现失稳变形。

  连杆的小头端为整体式圆环结构,内部用于安装活塞销衬套,衬套过盈压装后可在活塞销与连杆小头之间形成滑动摩擦副,小头端的油孔位置与杆身内部的油道对齐,可将曲轴侧供给的压力机油引导至活塞销配合面,形成稳定的润滑油膜,避免干摩擦导致的衬套烧蚀、销孔拉伤问题。大头端采用分体式斜切结构,斜切角度匹配对应曲轴的曲柄销直径,可在不扩大气缸套内径的前提下完成连杆与曲轴的装配,连杆盖与杆身的结合面采用锯齿形定位结构,相比平切口定位能承受更大的横向剪切力,避免大扭矩工况下连杆盖出现错位,两个连杆螺栓的安装孔做了沉头设计,螺栓预紧后头部完全沉入沉孔内,不会与曲轴平衡块、气缸体下部结构产生运动干涉。从安装边界来看,

  连杆的中心距尺寸匹配对应排量机型的活塞行程与曲轴回转半径,小头端外径尺寸适配活塞销座的内侧间距,安装后小头端面与活塞销座端面预留0.1-0.2mm的轴向间隙,可补偿热态下零件的轴向膨胀量,避免运动卡滞;大头端的内径尺寸与曲柄销直径的配合间隙控制在0.03-0.06mm区间,配合轴瓦的油槽结构可形成均匀的压力油膜,大头端的最大外圆尺寸小于气缸套内径,保证装配过程中连杆可随活塞组从气缸上端顺利装入,不会刮伤气缸壁。设计过程中对连杆的过渡圆角做了统一优化,所有截面变化位置的圆角半径均不小于3mm,可有效降低应力集中系数,避免交变载荷下圆角位置萌生疲劳裂纹;杆身表面的减重槽深度经过受力仿真验证,不会削弱杆身的整体刚度,

  同时可进一步降低连杆的整体质量,减少曲轴平衡块的配平重量,提升整机的转速响应速度。在实际应用场景中,这类连杆除了用于传统内燃机,也可适配部分往复式泵体、空气压缩机的传动结构,只要调整大小头的孔径尺寸、中心距参数,即可匹配不同行程、不同载荷等级的往复运动机构,结构的通用性较强。建模过程中对所有配合面的形位公差做了对应约束,大小头孔的圆柱度控制在0.008mm以内,两孔轴线的平行度在100mm长度上不大于0.02mm,可保证装配后运动过程中不会出现偏磨,延长活塞环、轴瓦等易损件的使用寿命。
