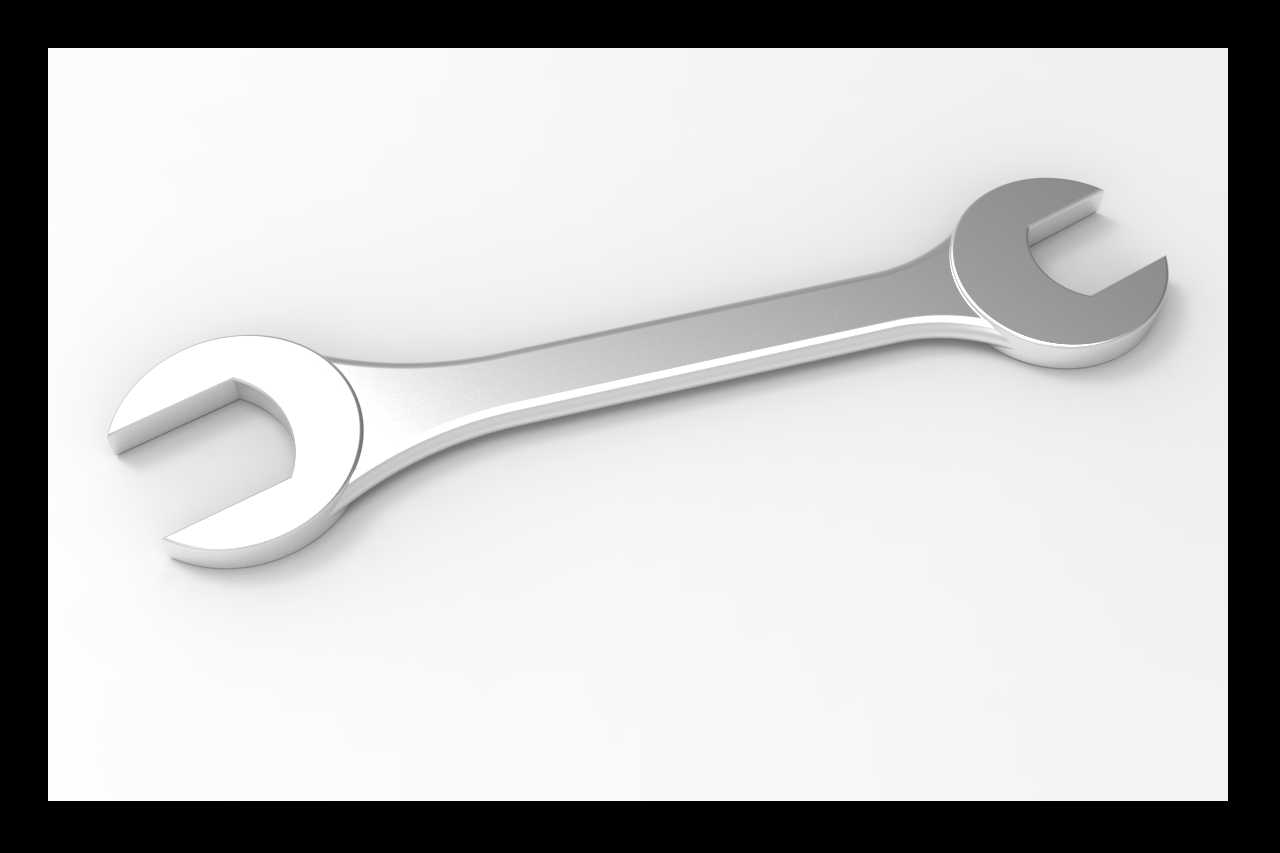

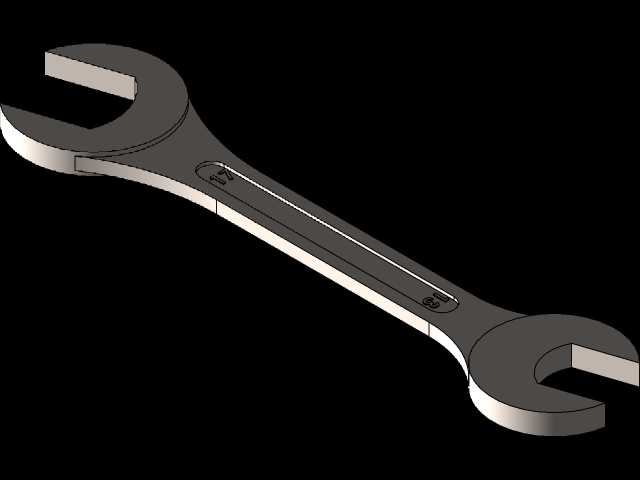

13*17规格双头开口扳手结构设计

　　在设备运维、机械装配、五金维修等各类作业场景中，双头开口扳手是拆装六角头、方头螺栓螺母的核心手动工具，这款13*17规格的双头开口扳手，针对日常维保中最常遇到的两类紧固件尺寸设计，可覆盖多数低压电气柜安装、小型设备组装、家用五金维修、自行车维保等场景的使用需求，无需频繁更换工具即可完成两种规格紧固件的操作，有效减少工具携带数量，提升作业效率。从功能特性来看，双头开口扳手的核心作用是为紧固件施加可控扭矩，实现螺纹副的可靠锁紧或拆卸，开口端的设计可直接从紧固件侧面卡入，相比套筒扳手更适合操作空间狭窄、紧固件上方有遮挡的工况，比如设备框架内侧的螺栓、贴墙安装的支架紧固件等场景，开口结构无需从紧固件端部套入，可快速对位完成操作。

　　这款扳手的设计首先从受力逻辑出发，扳手整体采用铬钒钢常见的受力结构形态，手柄段做了适配人手握持的弧度优化，既保证足够的抗弯截面模量，避免大扭矩操作时手柄出现弯折变形，又能让握持时的受力更贴合手掌，减少长时间操作的硌手感。两端开口的尺寸严格对应13mm、17mm两类标准六角螺栓的对边尺寸，开口处做了15度的偏转角度设计，这个角度是经过长期工程验证的最优值，在拆装螺栓时，每次扳动后只需翻转扳手即可重新卡入紧固件，在狭小空间内无需大角度转动手腕即可完成连续拧动操作，大幅提升受限空间内的作业便利性。外形尺寸方面，扳手整体长度按照对应规格螺栓的推荐拧紧扭矩做匹配，13mm端对应的M8螺栓推荐拧紧扭矩约25N·m，

　　17mm端对应的M10螺栓推荐拧紧扭矩约45N·m，手柄长度设计刚好可以让普通成年男性用手施加到对应扭矩，既不会因为长度过短导致施力费劲、扭矩不足，也不会因为长度过长导致施力过大造成螺栓过载滑牙、断裂。开口处的壁厚做了针对性优化，在保证开口强度不会在额定扭矩下出现开口涨大变形的前提下，尽可能减小开口头部的厚度，让扳手可以卡入更狭窄的安装间隙，比如薄型支架、钣金件内侧的紧固件安装位，避免因为头部过厚无法卡入紧固件的情况。扳手的两个开口端与手柄的过渡段做了圆弧过渡处理，避免应力集中导致的过渡段断裂问题，这也是手动工具设计中非常关键的细节，很多劣质扳手容易在头部与手柄的连接处断裂，就是因为过渡处直角结构造成应力集中，

　　在反复施加扭矩后出现疲劳裂纹最终断裂。手柄表面的形态做了轻微的扁平化处理，握持时不会出现硌手的棱边，同时可以增加握持时的摩擦力，手上沾有少量油污时也不容易打滑。从安装边界与适配场景来看，这款扳手的开口尺寸严格遵循国标紧固件的对边尺寸公差，开口的两个工作面做了平行度控制，卡入螺栓后不会出现松旷打滑的情况，避免因为间隙过大拧圆螺栓六角头。开口的深度设计刚好可以覆盖标准六角螺栓的头部高度，卡入后可以完全贴合螺栓的两个受力面，受力时不会出现局部应力过大损坏螺栓棱角的问题。在实际使用中，这类双头开口扳手通常会和其他规格的扳手组成成套工具，放在工具包内随身携带，因为其结构简单、可靠性高、无需额外配套附件，在没有动力气源、电源的户外作业场景下，是非常可靠的紧固作业工具。设计过程中还需要考虑扳手的整体重量平衡，两端头部的重量和手柄重量做匹配，握持时不会出现一端过重的情况，长时间手持操作也不容易产生疲劳感。另外，扳手的整体轮廓做了倒钝处理，所有边缘都没有尖锐的毛刺，避免使用过程中划伤手部。这类手动五金工具的设计看似简单，实则每一处尺寸、弧度、角度都经过了长期的工程实践验证，既要保证强度可靠性，又要兼顾使用便利性，还要控制整体的材料成本，在满足使用性能的前提下尽可能减少不必要的材料冗余，让工具兼顾轻便与耐用。
