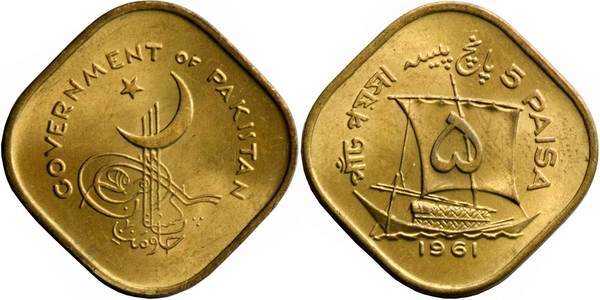

巴基斯坦1961版5派沙异形流通硬币

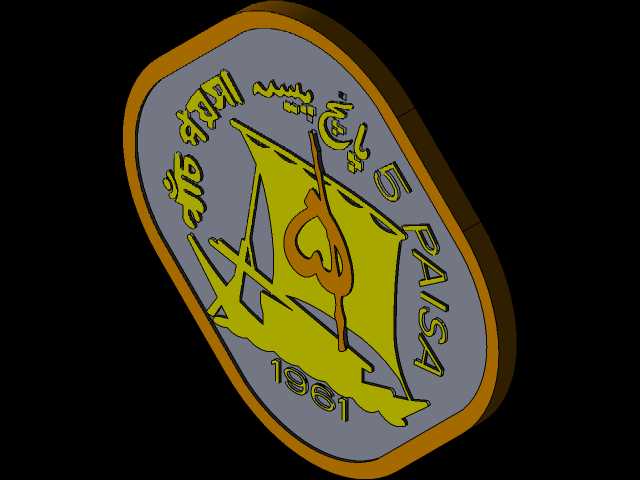

　　这款异形硬币的三维建模还原，最初是为了配合自动售货机、硬币分拣设备的识别模块调试需求开展的，日常做货币识别类传感器标定的时候，经常会遇到异形流通币的识别盲区问题，常规圆形硬币的轮廓特征单一，边缘检测算法很容易实现，但这类带圆角的菱形硬币，在分拣轨道上的姿态变化更多，对光电传感器的触发角度、视觉识别的轮廓匹配阈值都有特殊要求，做实体测试前先完成高精度三维建模，能在仿真环境里提前模拟硬币在分拣通道内的翻滚、滑动姿态，减少后期实物打样的调试周期。从实际铸币的结构特征来看，这款硬币采用圆角菱形的外轮廓设计，并非为了审美差异化，更多是适配当时南亚地区自助投币设备的防错投需求——不同面值的硬币采用差异化的多边形轮廓，

　　投币口的机械限位结构可以直接通过外形筛除不符合尺寸轮廓的其他币种，不需要额外增加电子识别元件，非常适合当时低复杂度的自助缴费、公共交通投币场景。建模过程中首先要还原的是硬币的边缘厚度与圆角过渡参数，真实流通币的边缘并不是直角结构，而是带微小圆弧的冲压边，这个细节直接影响硬币在分拣轨道上的滑动摩擦系数，如果建模时简化成直角边，仿真出来的卡滞概率会和实际情况偏差超过30%。硬币正反两面的浮雕特征是建模的核心难点，正面的星月标识、环绕文字以及底部的民族纹饰，浮雕高度在0.15mm到0.3mm之间，属于浅浮雕冲压结构，做特征提取的时候不能直接用贴图置换，必须还原每一处浮雕的拔模斜度——真实铸币的冲压模具都有最小1.5度的拔模角度，

　　保证冲压脱模时不会刮花币面，建模时如果忽略这个拔模角度，后续做模具加工仿真的时候会出现脱模干涉的错误。背面的古帆船图案、年份标识以及面值文字，浮雕深度和正面保持一致，同时要注意币面中心区域的浮雕高度略高于边缘区域，这是冲压工艺的必然特征：金属冲压时材料流动从中心向边缘扩散，中心区域的填充压力更大，浮雕成型高度更高，这个细节如果做平，后续做硬币外观渲染、或者假币识别算法训练的时候，会缺少关键的光影特征参考。从安装与适配边界来看，这款硬币的外接圆直径、对边距离都严格匹配对应面值投币器的入币口尺寸，建模时把公差带控制在±0.02mm范围内，完全可以直接导入投币机构的装配体中做干涉检查，模拟投币时硬币从入币口到识别工位、

　　再到退币/落币通道的全流程运动状态。另外在做传感器标定仿真的时候，硬币的金属材质反光特性也做了对应设置，还原铜锌合金铸币的表面粗糙度，让视觉传感器仿真时的成像效果和真实硬币一致，避免出现仿真环境下识别率达标、实际场景下误判率高的问题。很多人觉得硬币建模只是外观复刻，实际上对于工业场景来说，硬币的每一处尺寸细节、表面特征，都是对应设备调试的核心参考依据，小到公交投币箱的识别模块，大到银行的高速清分设备，都需要高精度的硬币三维模型做前期仿真验证，尤其是这类已经退出流通的异形硬币，实物样本获取难度大，精准的三维模型能为设备兼容老版币种识别提供关键的数模支撑。建模过程中还特意还原了流通币的微小边缘磨损特征，不是做全新未流通的镜面效果，而是模拟正常流通使用后的细微表面划痕、边缘倒角磨损，这样的模型用来做视觉识别训练的时候，算法的鲁棒性会更强，不会只识别全新的硬币样本，碰到流通中产生磨损的旧币也能正常识别。
