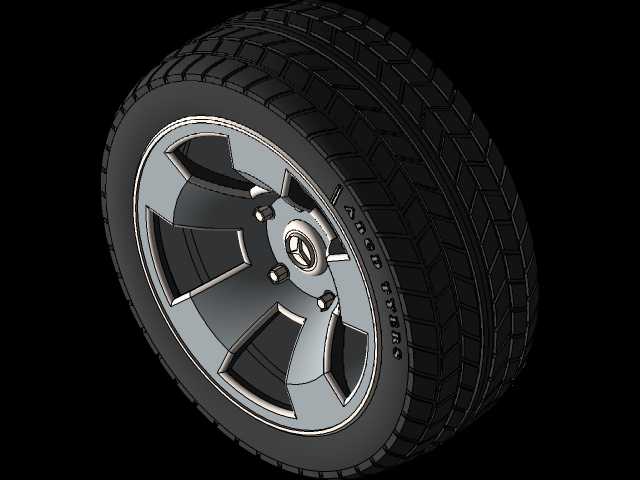

乘用车带轮毂总成轮胎结构设计

　　这套车轮总成模型覆盖乘用车辆行走系统的核心配套需求，可直接适配A级到B级家用轿车的前桥、后桥安装位，也可经过小幅参数调整后用于低速电动观光车、厂区转运电瓶车的行走机构设计参考。日常整车运行过程中，轮胎直接承接路面传递的垂向、纵向与侧向载荷，配合悬架系统过滤路面颠簸产生的冲击，轮辋则作为轮胎的承载基体，连接轮毂轴承单元与转向节，把动力系统输出的扭矩最终传递到胎面，实现车辆的驱动、制动与转向动作。从结构设计逻辑来看，胎面采用了对称式连续花纹块布局，主排水沟沿周向贯通，横向花纹槽切割角度匹配常规城市铺装路面的排水需求，湿滑路面下可快速破除胎面与路面间的水膜，降低侧滑风险；胎侧做了等厚度圆弧过渡，靠近轮辋配合位置设置了凸起的轮缘保护筋，

　　可在低速靠边停车时减少路肩剐蹭对胎侧密封层的损伤。轮辋部分采用了常见的深槽式结构，胎圈座位置的锥度匹配标准乘用车轮胎的安装配合公差，装配时可保证胎圈均匀压合，避免高速行驶下出现轮胎动平衡失准、慢漏气等问题。轮毂部分采用了多辐条镂空设计，辐条的截面做了变厚度处理，靠近轴承安装座的位置厚度更大，可分散制动过程中产生的剪切应力，辐条末端延伸至轮辋边缘的位置做了圆弧卸荷槽，减少应力集中带来的疲劳开裂风险；中心孔位置预留了轮毂盖安装卡位，周边均匀分布的螺栓孔节圆直径匹配常规五孔乘用车轮毂的安装标准，可直接适配对应规格的轮毂螺栓与制动盘安装面。从安装边界来看，轮辋的名义直径适配常规16寸乘用车轮胎规格，轮胎充气后的整体外径控制在650mm区间，

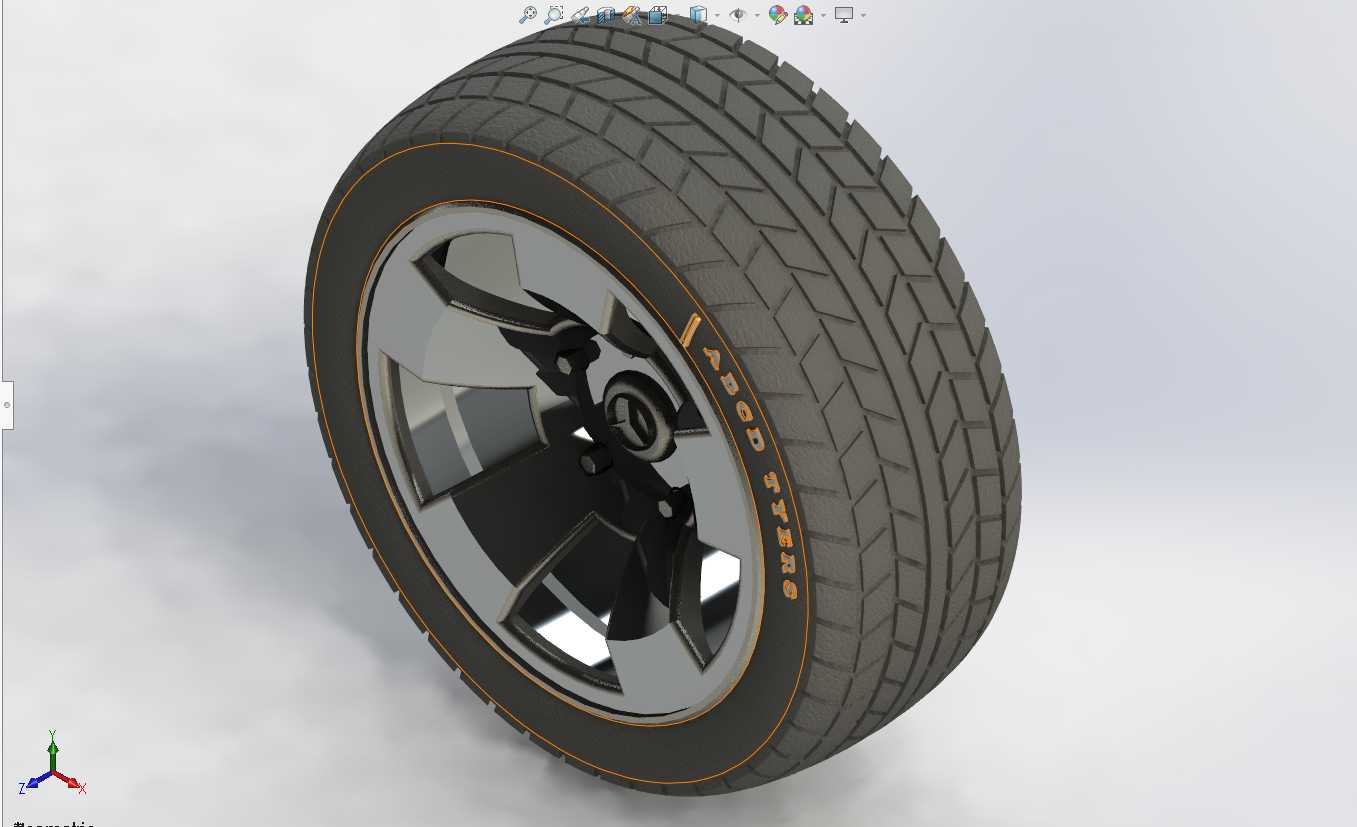

　　断面宽度205mm，整车设计时可根据这个尺寸预留轮拱内部的跳动空间，保证悬架全行程下轮胎与轮拱内衬、减震器弹簧座之间保留足够的安全间隙，不会出现运动干涉。建模过程中对胎面花纹的细小沟槽、轮辋与轮胎的配合密封面、轮毂辐条背面的减重槽都做了完整的几何还原，没有做过度的简化处理，做整车装配干涉检查、行走系统运动仿真时可直接调用，不需要额外补全配合面的几何特征；做渲染展示时，胎面的橡胶质感、轮毂的金属漆面质感都做了分层材质区分，可直接用于整车方案的展示效果图制作。实际工程应用中，这套模型也可作为轮胎性能仿真的基础几何载体，导入有限元分析软件后可直接划分网格，开展轮胎接地压力分布分析、不同胎压下的胎侧变形量计算、轮毂辐条的强度校核等工作，

　　省去从零开始绘制轮胎复杂花纹曲面的重复建模时间。需要注意的是，模型还原的是常规民用乘用车的夏季轮胎配置，若要适配北方冰雪路面使用场景，可在现有胎面基础上调整花纹块密度、增加雪地胎专用的细纹刀槽结构，轮辋部分也可根据冬季防滑链的安装需求，调整轮缘的凸起高度，预留防滑链的安装空间。
